7.8.13.2.  Tipo "Variabile intervallo di valori con denominazione"

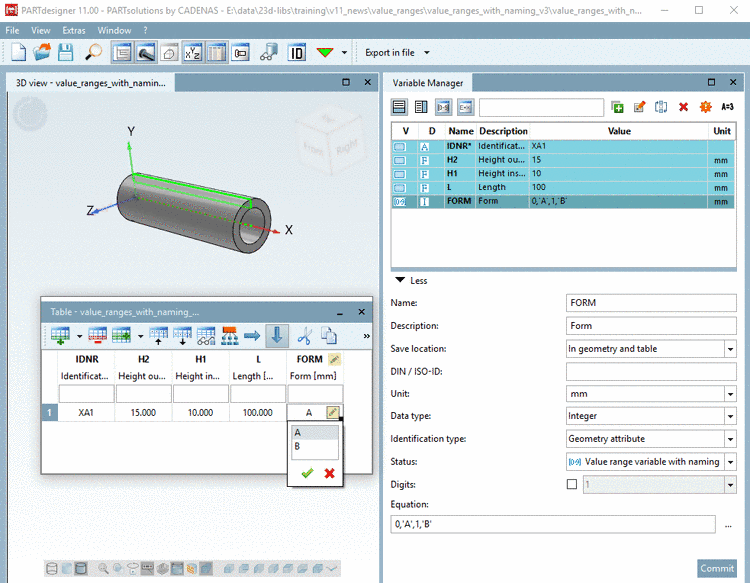

Se per una variabile dell'intervallo di valori non si desidera visualizzare direttamente i valori originali, ma un testo come "on" / "off" o "form A" / "form B", selezionare la variabile dell'intervallo di valori con il [Value range variable with naming] tipo di nome [Value range variable with naming].

Figura 7.498.

In Di seguito è riportata la procedura basata su un piccolo esempio [92]

Una rotazione di taglio deve essere dotata di una condizione e la visualizzazione della caratteristica deve essere controllata tramite una variabile di intervallo di valori.

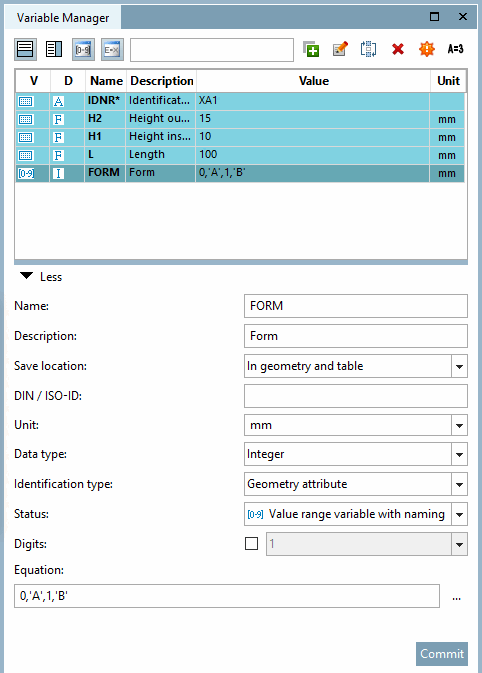

  1. Il primo passo consiste nel creare una variabile dell'intervallo di valori nel gestore delle variabili [Variable Manager].

    Creare la variabile con i parametri corrispondenti.[93]

    Figura 7.499.

    • Nome [Name]: nell'esempio "FORM".

    • Posizione di memorizzazione [Save location]: selezionare In Nella geometria e nella tabella [In geometry and table].

      [Nota]Nota

      Per le variabili di intervallo di valori, i parametri devono essere salvati sia nel file 3db che nel file tab/tac. È quindi necessario selezionare la modalità doppia [Dual mode].

    • ID DIN [DIN / ISO-ID]: opzionale

    • Unità [Unit]: opzionale

    • Tipo di dati [Data type]: in [Integer] questo esempio è stato selezionato un numero intero [Integer].

      [Nota]Nota

      Assicurarsi che i tipi di dati corrispondano.

      Se nella formula si inseriscono 0, 'A', 1 , ' B ', è necessario selezionare "Integer [Integer]" ( intero) [Integer] in Data type (Tipo di [Data type] dati). Se si inserisce, ad esempio, 'S', 'Esagono', 'Z', 'Cilindro', è necessario selezionare "Testo [Text]" alla voce Tipo di [Data type] dati.

    • Identificazione del tipo [Identification type]: elemento geometrico [Geometry attribute] qui

    • Stato [Status]: selezionare l'opzione Variabile intervallo di valori con nome [Value range variable with naming].

    • Formula [Equation]:

      • La variabile intervallo di valori con [Value range variable with naming] tipo di denominazione [Value range variable with naming] funziona con coppie di valori:

        Il primo valore indica il valore utilizzato internamente, il secondo il valore visualizzato nella tabella.

        A seconda che il valore utilizzato internamente sia un testo o un numero, è necessario effettuare la selezione corretta in Tipo di dati [Data type]. Testo [Text] o numero [Integer] intero/decimale [Decimal number].

      • Impostare la coppia di valori sulla prima posizione che si desidera utilizzare come valore iniziale (valore predefinito) all'apertura della tabella.

      Esempi:

      • Espressione

        Spiegazione

        Esempio 1:

        0,'A',1,'B'

        0 è assegnato ad A, 1 è assegnato a B . Poiché i valori interni sono numeri, per questa variabile è necessario impostare il tipo di dato numero [Number] (numero intero [Integer] / numero decimale [Decimal number] ).

      • Espressione

        Spiegazione

        Esempio 2:

        KO", "senza cresta", "K", "cresta a cono", "L", "cresta a lenticchia" .

        KO è assegnato senza cupola, K è assegnato con cupola a cono, L è assegnato con cupola a lente . Poiché i valori interni sono di testo [Text], per questa variabile è necessario impostare il tipo di dati testo [Text]. I valori di testo sono sempre specificati tra due virgolette ( "Text [Text]").

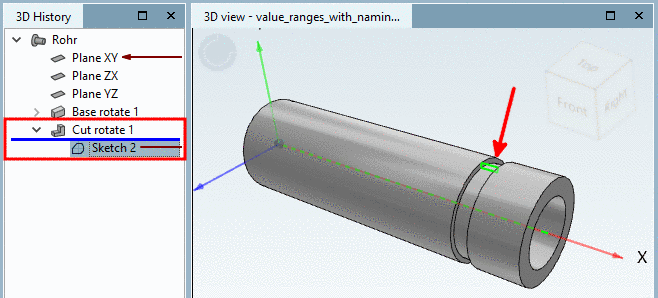

  2. Nella seconda fase, si crea uno schizzo nello Sketcher, che viene utilizzato per creare un "taglio".

    Figura 7.500.

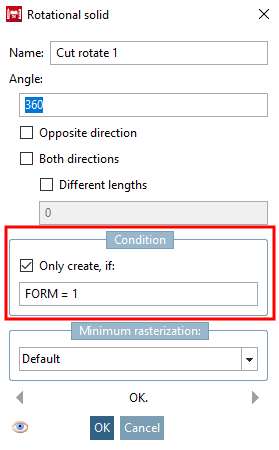

  3. Nel terzo passo, si collega lo schizzo di taglio con una condizione [Condition] corrispondente, che crea o omette il taglio in base alla selezione del valore della variabile FORM.

    Generare solo se si applica [Only create, if] Generare solo se si applica

    Figura 7.501.  Generare solo se si applica [Only create, if]

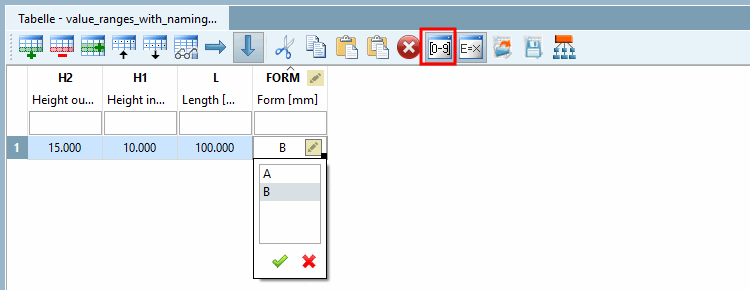

  4. Testare la funzionalità direttamente nel file PARTdesigner nella finestra di aggancio Tavolo [Table]. (Utilizzando il pulsante , è possibile immettere e visualizzare le colonne dell'intervallo di valori nascondere.)

    Fare clic nel campo dell'intervallo di valori e selezionare il valore desiderato.

    Figura 7.502.

  5. È possibile eseguire il test anche in PARTdataManager. La visualizzazione della tabella e la selezione dei valori sono identiche a quelle del PARTdesigner.

    Nella colonna MODULO fare clic sull'icona dell'intervallo di valori e scegli la forma che desideri.

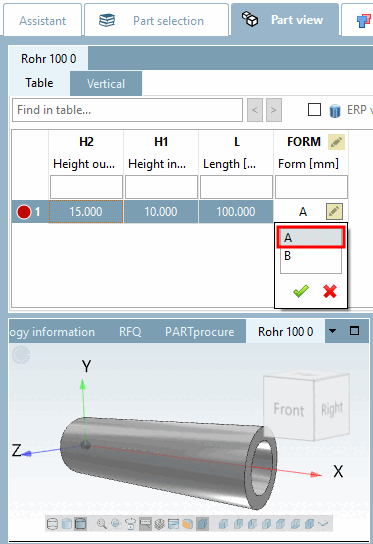

    FORMA A

    Figura 7.503. FORMA A

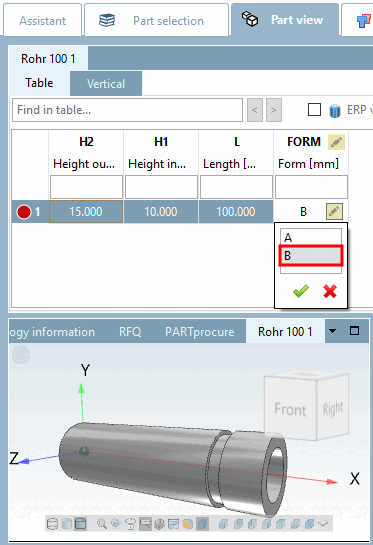

    FORMA B

    Figura 7.504. FORMA B



[92] L'esempio appropriato può essere trovato nella sezione Catalogo formazione nella directory \v11_news\value_ranges\value_ranges_with_naming\value_ranges_with_naming.prj.

[93] Sezione 7.8.2, “ Aggiungere una nuova variabile” Sezione 7.8.10, “ Gestore delle variabili - I singoli parametri ”Le informazioni di base sulla procedura sono disponibili su e .
