Dans la section suivante, vous apprendrez comment créer un filetage conique sur la longueur [Conical thread by lengths].
Définissez l' axe de rotation [Rotation axis] par un clic droit sur une ligne > Caractéristiques [Attributes].
Sans un axe de rotation, l'outil ne peut pas être utilisé. L'icône est alors grisée.
Dans la barre d’outils, cliquez sur fil conique sur la longueur [Conical thread by lengths].Suivre les indications figurant dans le pied de page de l'esquisse. Cliquer sur les entités et les zones d'esquisse correspondantes.
Sélectionner le début du filet... : [select thread start...] Sélectionner le début du filet. La sélection doit être une ligne.
Sélectionner l'extrémité du filetage... : [Select end of thread...] Sélectionnez l'extrémité du filet. Il peut s'agir d'un point de référence ou d'un point libre.
Sélectionner la page de matériel... : [select material side...] Définit la page de matériel, peut être modifiée ultérieurement.
Indiquez un diamètre nominal [Nominal diameter] valable. La valeur saisie ici doit être exacte ! C'est pourquoi il est recommandé de sélectionner directement une valeur du tableau dans le champ via un clic droit > Valeurs valables [Applicable values].
Vous pouvez aussi appliquer une formule, une fonction ou travailler avec des variables. L'important est que cela produise une valeur valable à partir du tableau.

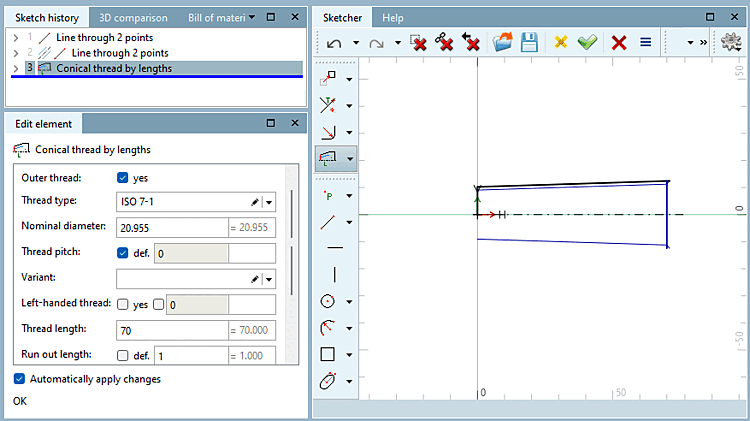

Dans la fenêtre d'ancrage Editer l'élément [Edit element], vous pouvez adapter le filetage.
Filetage extérieur [Outer thread]: déterminez si l'élément est un filetage extérieur. Selon la sélection du côté du matériau (étape C), une coche est déjà automatiquement placée ici.
Type de filetage [Thread type]: sélectionnez le type souhaité dans la liste.
Diamètre nominal [Nominal diameter]: Saisissez une valeur valide du tableau comme diamètre.
le pas de vis [Thread pitch]: Si l'option "def. [def.] (default) est activée, un filet réglementaire est généré conformément à la norme définie. Si vous souhaitez générer un filetage fin avec des pas de filetage définis, désactivez l'option et indiquez le nom de la variable ou la valeur pour le pas de filetage [Thread pitch]. Vous pouvez sélectionner directement des valeurs valables en cliquant avec le bouton droit de la souris dans le champ > Valeurs valables [Applicable values].
Variante [Variant]: Utilisé pour certains filetages et permet une spécification supplémentaire. Est vide dans la plupart des cas.
Filetage à gauche [Left-handed thread]: choisir si le filetage doit être un filetage à gauche ou à droite.
Longueur du filetage [Thread length]: si un point libre a été choisi à l'étape B, la longueur du filetage peut être définie elle-même, sinon elle est donnée par l'élément choisi.
Longueur de sortie [Run out length]: si un point libre a été choisi à l'étape B, la longueur du filetage peut être définie par l'utilisateur lui-même, sinon elle est donnée par l'élément choisi.
