Nella sezione seguente, imparerete a creare una filettatura affusolata sulla lunghezza [Conical thread by lengths].
Fare clic con il tasto destro del mouse su una linea > Caratteristiche [Attributes] per definire l' asse di rotazione [Rotation axis].
Lo strumento non può essere utilizzato senza un asse di rotazione. L'icona è quindi disattivata in grigio.

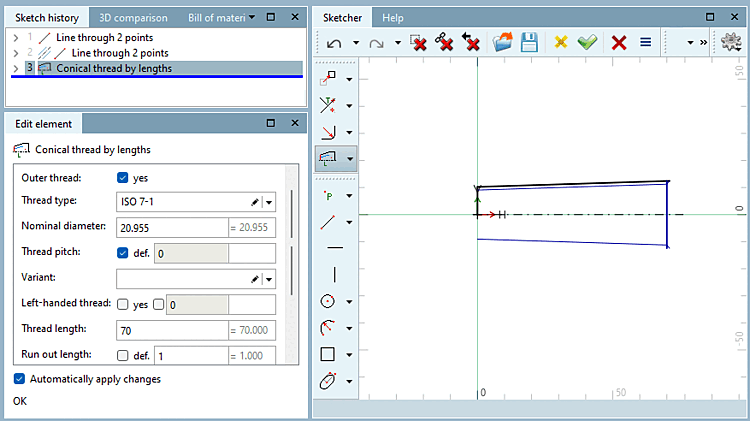

Nella barra degli strumenti, clicca su thread conico su lunghezza [Conical thread by lengths].Seguire le istruzioni riportate nel piè di pagina dello schizzo. Fare clic sugli elementi e sulle aree dello schizzo corrispondenti.
Selezionare l'inizio della discussione...: [select thread start...] Seleziona l'inizio della filettatura. La selezione deve essere una riga.
Selezionare l'estremità della filettatura.. [Select end of thread...].: Seleziona la fine del filo. Può essere un punto di riferimento o un punto libero.
Seleziona il lato del materiale...: [select material side...] Definisce la pagina del materiale, che può essere modificata in seguito.
Inserire un diametro nominale [Nominal diameter] valido . [Nominal diameter] Il valore inserito deve essere esatto! Si consiglia pertanto di selezionare un valore direttamente dalla tabella nel campo, facendo clic con il pulsante destro del mouse > Valori validi [Applicable values].
È possibile utilizzare anche una formula, una funzione o lavorare con le variabili. L'unica cosa importante è che venga creato un valore valido dalla tabella.
È possibile personalizzare la filettatura nella finestra di aggancio Modifica elemento [Edit element].
Filettatura esterna [Outer thread]: specificare se l'elemento è una filettatura esterna. In base alla selezione del lato materiale (passo C), viene automaticamente impostato un segno di spunta.
Tipo di filo [Thread type]: selezionare il tipo desiderato dall'elenco.
Diametro nominale [Nominal diameter]: inserire un valore valido dalla tabella come diametro.
Passo della filettatura [Thread pitch]: Se è impostata l'opzione "def. [def.]" (default) è impostata, viene creata una filettatura standard secondo lo standard impostato. Se si desidera creare una filettatura fine con passi di filettatura definiti, disattivare l'opzione e inserire il nome della variabile o il valore del passo di filettatura [Thread pitch]. È possibile selezionare direttamente i valori validi facendo clic con il tasto destro del mouse sul campo > Valori validi [Applicable values].
Variante [Variant]: viene utilizzata per alcune filettature e consente un'ulteriore specificazione. Nella maggior parte dei casi è vuoto.
Filetto sinistro [Left-handed thread]: selezionare se il filetto deve essere sinistro o destro.
Lunghezza della filettatura [Thread length]: se al punto B è stato selezionato un punto libero, è possibile definire la lunghezza della filettatura, altrimenti è specificata dall'elemento selezionato.
Lunghezza di uscita [Run out length]: se al punto B è stato selezionato un punto libero, è possibile definire la lunghezza della filettatura, altrimenti è specificata dall'elemento selezionato.
