7.9.3.14.1.  Filetage cylindrique sur la longueur

Dans ce qui suit Apprenez à utiliser un filetage cylindrique via Durée [Cylindrical thread by length] .

[Astuce]Astuce

Celui-ci L’exemple présenté se trouve dans le catalogue de formation à .../data/23d-libs/training/partdesigner/gewinde/aussengewinde.prj.

  1. Déterminer En faisant un clic droit sur une ligne, les caractéristiques > l’axe [Attributes] de rotation [Rotation axis].

    Sans l’axe de rotation, l’outil ne peut pas être utilisé. Le symbole est puis il est devenu gris.

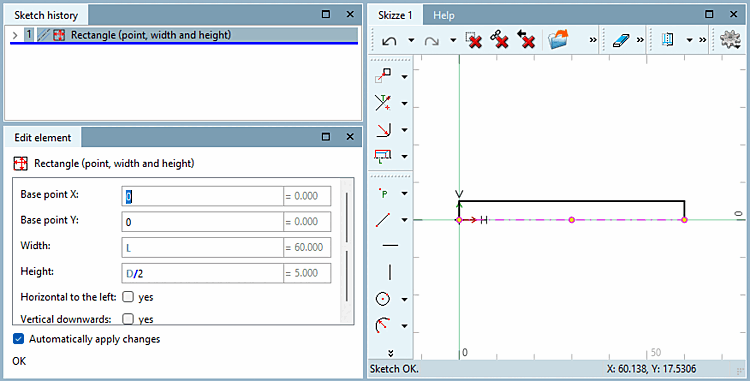

    Pen avec un axe de rotation

    Pen avec un axe de rotation

  2. Dans la barre d’outils, cliquez sur Fil cylindrique au-dessus de la longueur [Cylindrical thread by length].

  3. Suivez les instructions en bas de page de la Sketch. Cliquez sur les entités de croquis correspondantes et zones.

    1. Sélectionnez le bord extérieur... [select outer edge...] : via le Le bord extérieur définit le diamètre nominal du filetage.

    2. Sélectionnez le fil de discussion commençant... [select thread start...] : Sélectionnez le début du fil. Ça doit être une ligne élément.

    3. Détermination de la profondeur du filet... [Determine depth of thread...] : Pose Corrigez la profondeur du filetage. Plusieurs options sont disponibles ici : Cliquez sur un élément de fin pour un thread continu. Ce fil n’a alors pas de sortie de filetage et donc J’ai sauté l’étape D. Sinon, vous pouvez utiliser un clic gratuit dans le croquis ou sélectionnez un point de référence - Important ! Dans ce contexte, aucune ligne ne peut être sélectionnée.

    4. Déterminer celles expirantes... [Determine thread end...] : Si Filetages avec profondeur de filetage utilisés pour contrôler les fuites .

    5. Déterminez le côté matériau... [select material side...] : Détermine le côté matériau, qui peut être modifié plus tard.

    Cliquez sur ordre pour créer un fil. Définissez

    Cliquez sur ordre pour créer un fil. Définissez

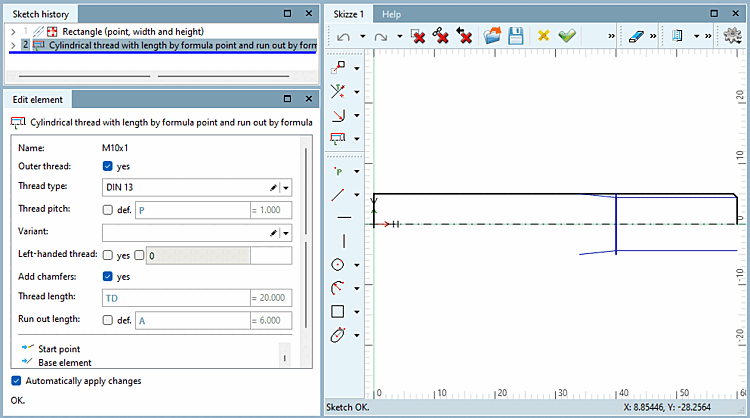

  4. Dans le Fenêtre d’amarrage des éléments Vous [Edit element] pouvez ajuster le filetage.

    • Fil masculin [Outer thread] : Préciser si le element est un thread externe. Selon le choix du matériau (Étape E), une coche est déjà automatiquement posée ici.

    • Type de fil [Thread type] : Sélectionnez le type que vous souhaitez dans la liste.

    • Hauteur de fil [Thread pitch] : Est-ce l’option « Définitivement. [def.] » (par défaut), un Fil de contrôle selon l’ensemble norm. Si vous avez un fil de fil fin avec défini Thread pitches, désactive l’option et Spécifiez le nom ou la valeur de la variable pour la hauteur du thread [Thread pitch] . Valeurs valides vous pouvez sélectionner directement Valeurs [Applicable values] valides en faisant un clic droit dans le champ >.

    • Variante [Variant] : Utilisé sur certains threads et permet d’ajouter des messages supplémentaires Spécifications. Il est vide dans la plupart des cas.

    • Fil de fil de gauche [Left-handed thread] : Sélectionnez si le Le fil doit être à gauche ou à droite.

    • Chanfreins Ajouter [Add chamfers] : Ajoute des chanfreins au fil.

      Chanfrein

      Chanfrein

    • Longueur du fil [Thread length] : Si à l’étape C a Point libre a été sélectionné, la longueur du fil peut être définie par vous-même sinon, il sera utilisé par l’élément sélectionné .

      Longueur du fil

      Longueur du fil

    • Longueur de run-out [Run out length] : Si un Point libre a été sélectionné, la longueur du fil peut être définie par vous-même sinon, il sera utilisé par l’élément sélectionné .

      Longueur de la sortie

      Longueur de la sortie

Vous trouverez ici un exemple détaillé du manuel de formation eCATALOG 3Dfindit pour la création d'un taraudage : Section 2.8.3, « Sketch 3 - Insérer un filetage interne  » in eCATALOG 3Dfindit Formation - Créer un écrou borgne.
