Le point de départ est un cylindre avec les variables 'HUB' pour la longueur et 'D' pour le diamètre.

Développez le tableau dans PARTdesigner:

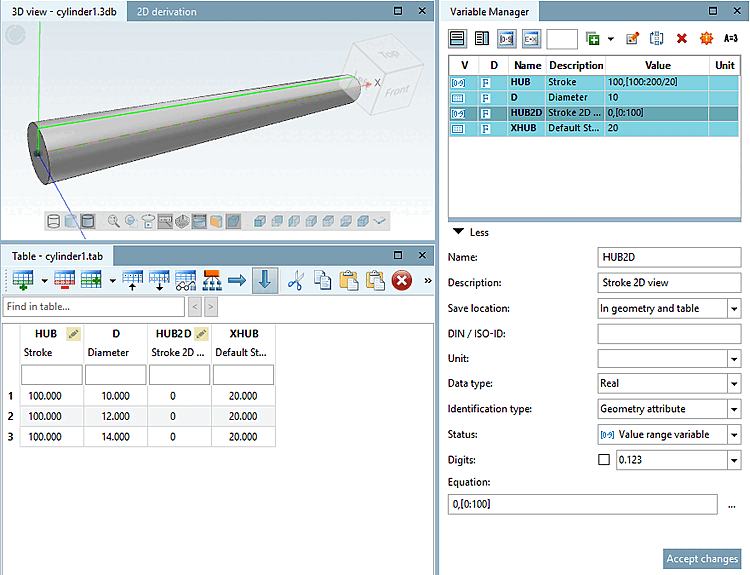

Variables pour mesure alternative : 'HUB2D' et 'XHUB

Ajustez la largeur du cylindre.

Par défaut, HUB était créé pour la largeur.

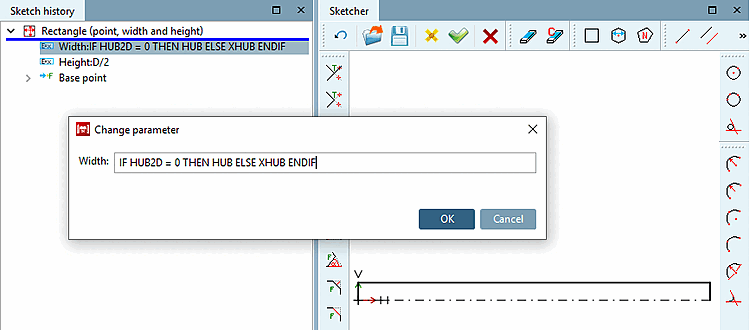

Dans le champ de saisie Largeur [Width], n'utilisez pas l'entrée 'HUB' comme d'habitude, mais l'entrée suivante avec une condition :

IF HUB2D = 0 THEN HUB ELSE XHUB ENDIF

Entrée de champ avec condition IF

Si 'HUB2D' est égal à '0' (c'est l'état par défaut), c'est la variable 'HUB' qui est utilisée,

En activant l'option Optimiser l'affichage du dessin sur la feuille [Optimize drawing view on paper size], HUB2D est défini sur une valeur différente de '0'. C'est la raison pour laquelle la variable ne peut pas avoir de valeur fixe, mais doit être déclarée comme variable de plage de valeurs.

Mais si HUB2D est différent de '0', alors 'XHUB' est utilisé pour calculer la largeur [Width].

Pour la hauteur [Height], utilisez 'D/2'.

Placez les points d'attache. Ceux-ci sont éventuellement aussi utilisés pour les cotations automatiques.

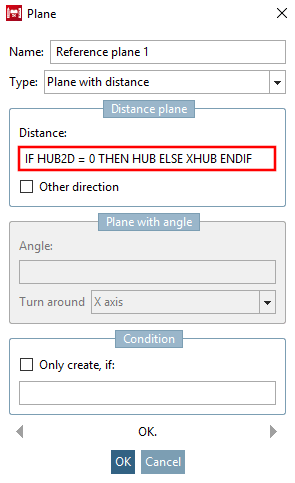

Remarque Veillez à ce que toutes les fonctions qui ont une référence à 'HUB2D' utilisent également une condition IF correspondante. Sinon, un point d'ajout qui se trouve sur un 'plan de référence', par exemple, se retrouve soudainement suspendu dans les airs dès que la vue raccourcie est activée. IF HUB2D = 0 THEN HUB ELSE XHUB ENDIF Vue raccourcie

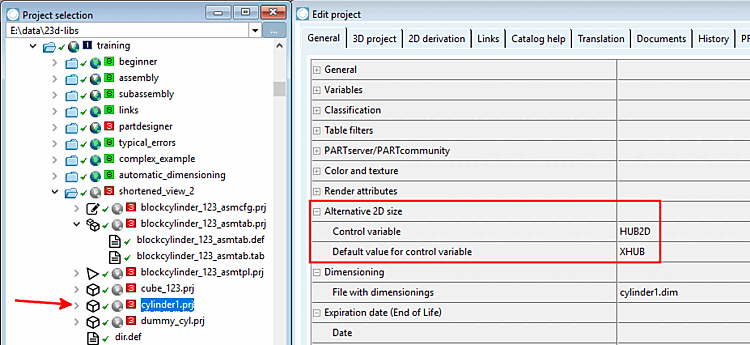

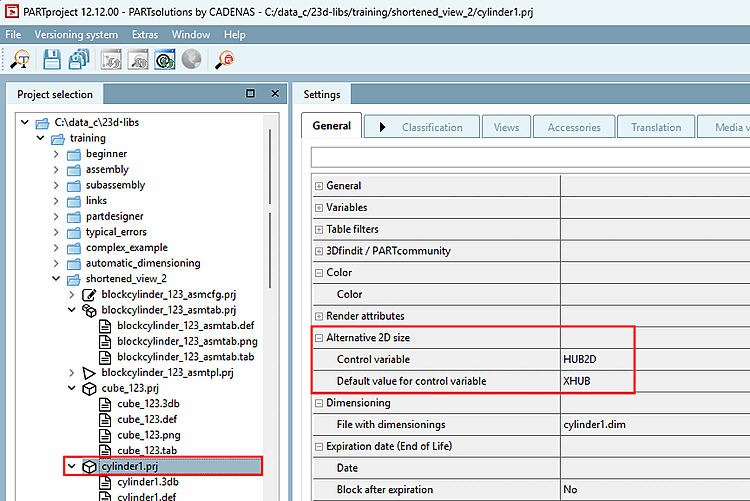

Définissez les entrées suivantes pour le projet de cylindre sous PARTproject -> Editer le projet [Edit project] -> onglet Général [General] -> section Taille alternative 2D [Alternative 2D size]:

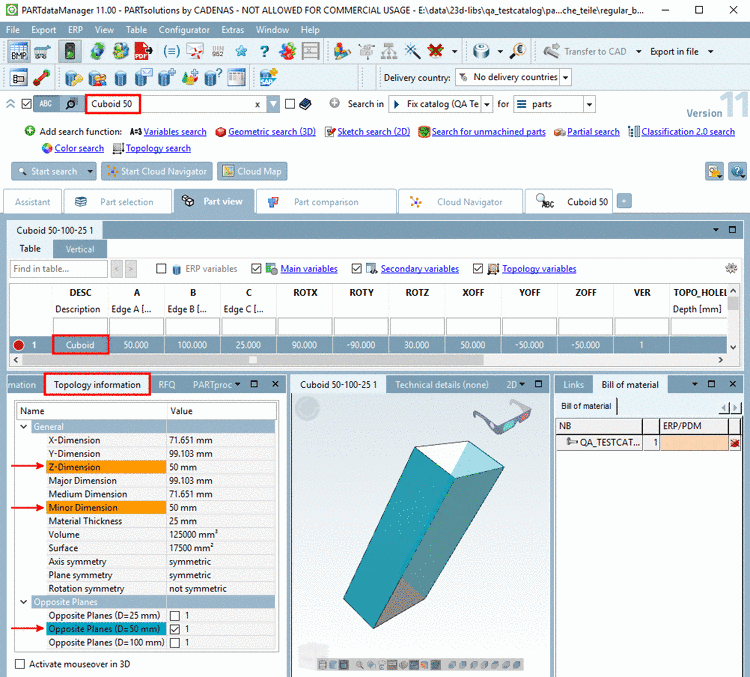

Taille alternative 2D [Alternative 2D size]

Cette entrée a pour effet

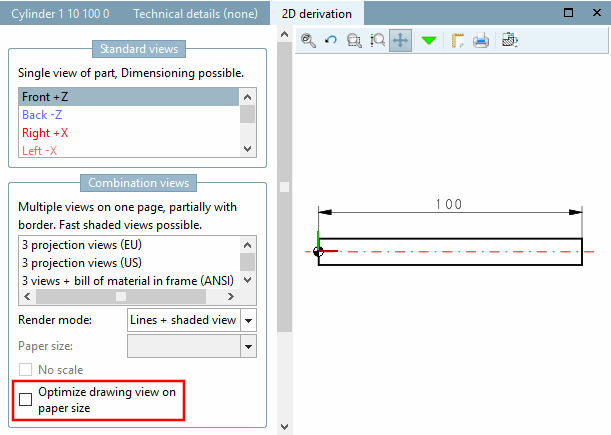

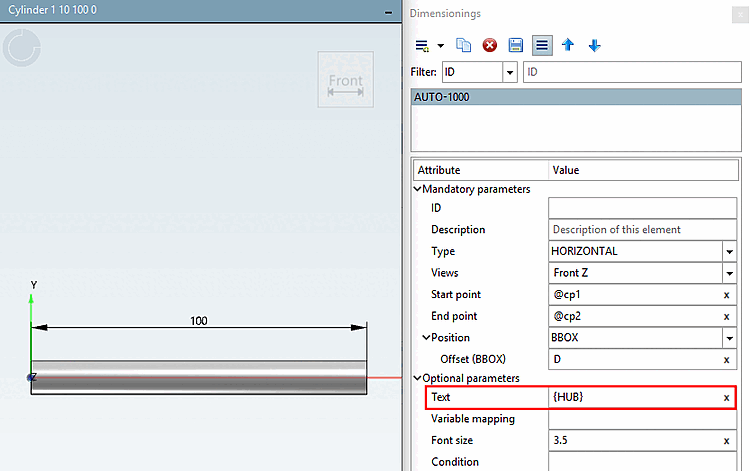

En option, vous pouvez définir une cotation automatique. La cote affichée ne doit pas changer lorsque la vue raccourcie est activée ! C'est pourquoi aucune condition IF n'est utilisée pour le texte [Text], ni {AUTOMATIC}, mais '{HUB}'.

Vous trouverez une description détaillée de la cotation automatique sur Section 7.16, «  Fenêtre d'amarrage "Cotations".  ».

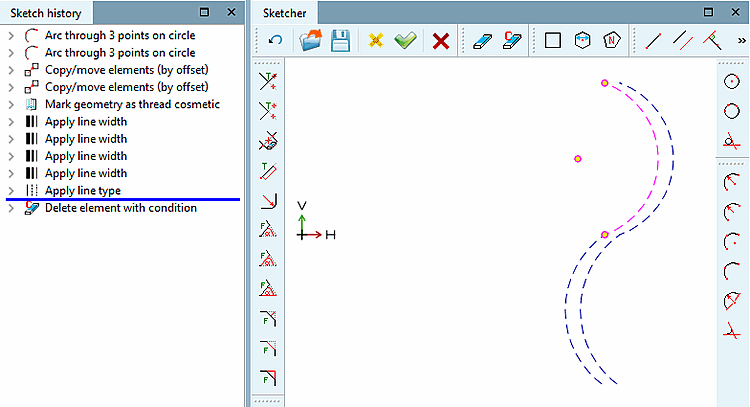

Pour visualiser la vue raccourcie [Shortened view], insérez sur le même plan que celui utilisé pour l'esquisse principale (ici dans l'exemple Plan XY ) une esquisse avec un "dessin cosmétique".

Pour une ligne en arc, utilisez la fonction Arc sur 3 points sur la circonférence [Arc through 3 points on circle].

Utilisez ici la variable pour la course raccourcie ('XHUB') pour le positionnement des points.

XHUB/2

Positionnement des points de la ligne d'assistance

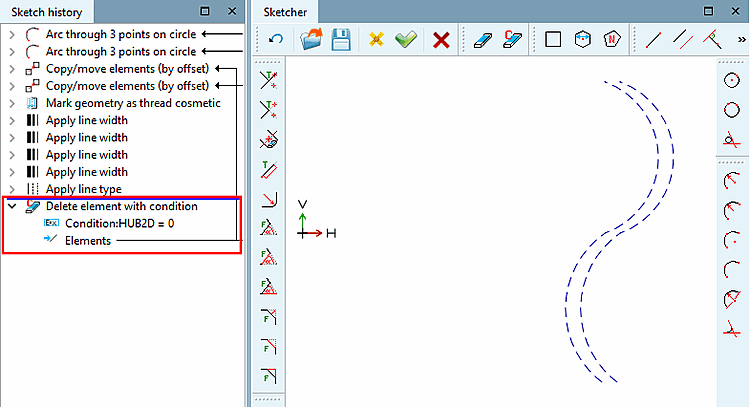

Pour que les lignes d'aide ne soient visibles que lorsque l'option Optimiser la vue du dessin sur la feuille [Optimize drawing view on paper size] est activée, utilisez la fonction Supprimer l'élément sous condition [Delete element with condition] avec la condition suivante :

HUB2D = 0

HUB2D=0' correspond au réglage par défaut. Dans ce cas, la suppression doit avoir lieu. Ce n'est que si la valeur de la variable 'HUB2D' est différente de '0' qu'il n'y a pas de suppression, donc que le dessin cosmétique est visible.

Condition pour le dessin cosmétique

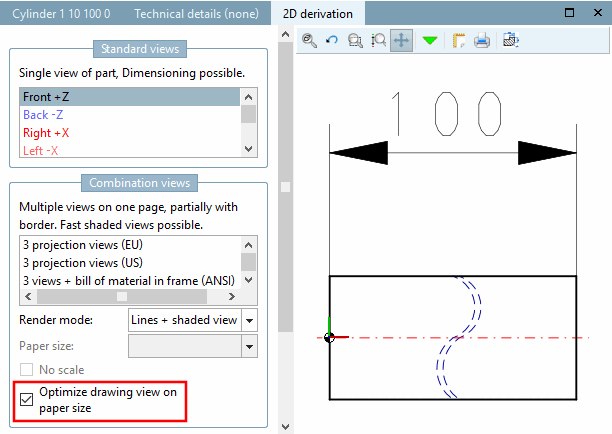

résultat:

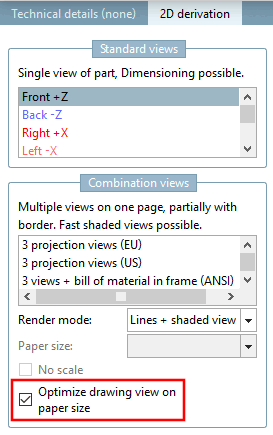

Remarque Le test de la fonction Optimiser la vue du dessin sur la feuille [Optimize drawing view on paper size] (vue raccourcie [Shortened view] ) ne fonctionne que dans PARTdataManager, pas dans PARTdesigner.

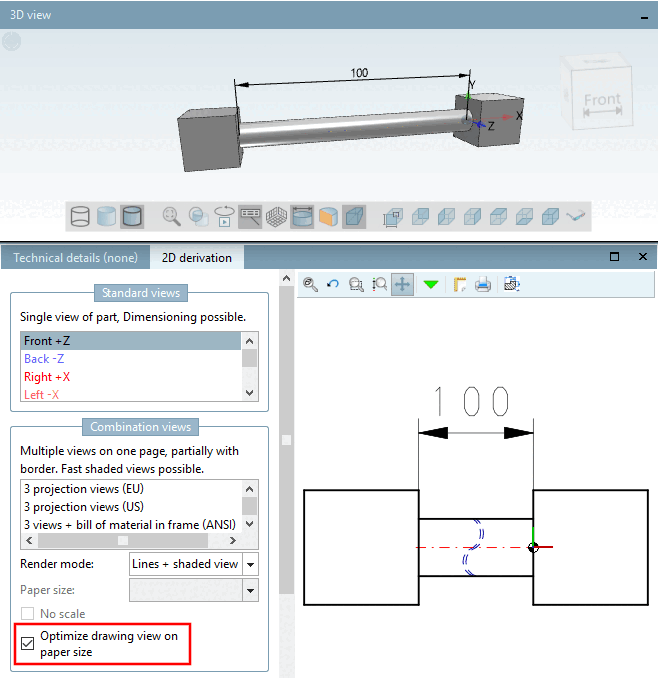

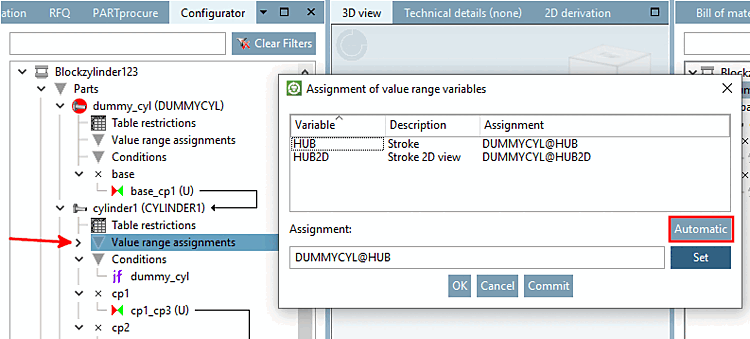

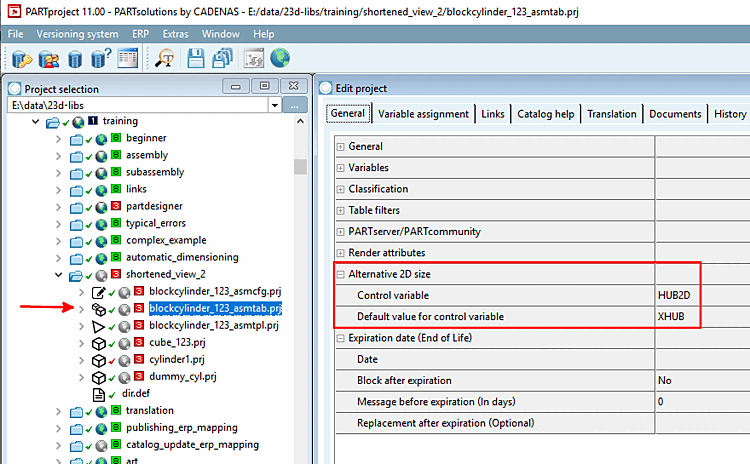

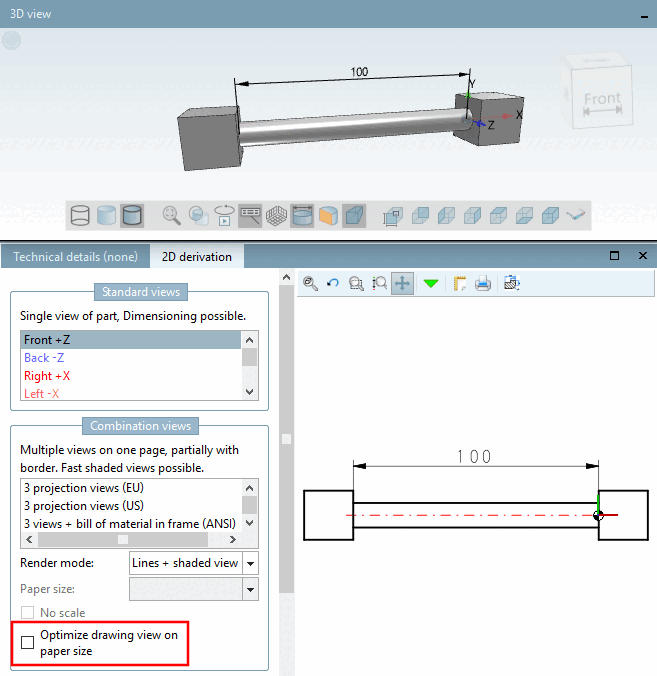

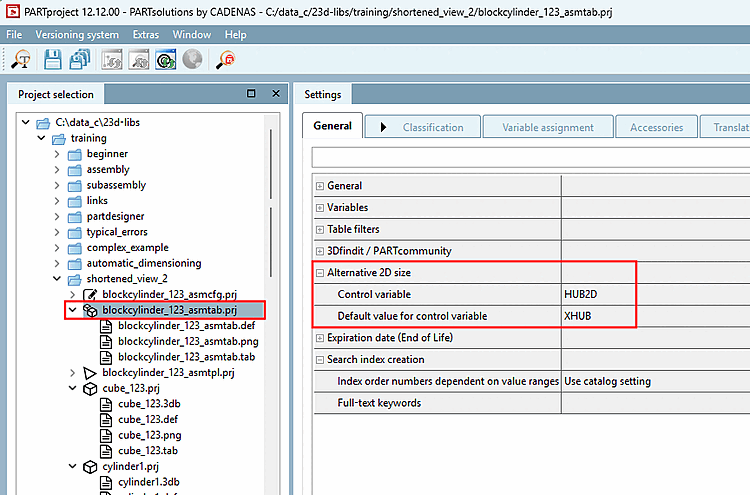

Utilisez maintenant le vérin dans un assemblage. Dans cet exemple, nous avons choisi une configuration simple composée d'un cylindre et de deux blocs.

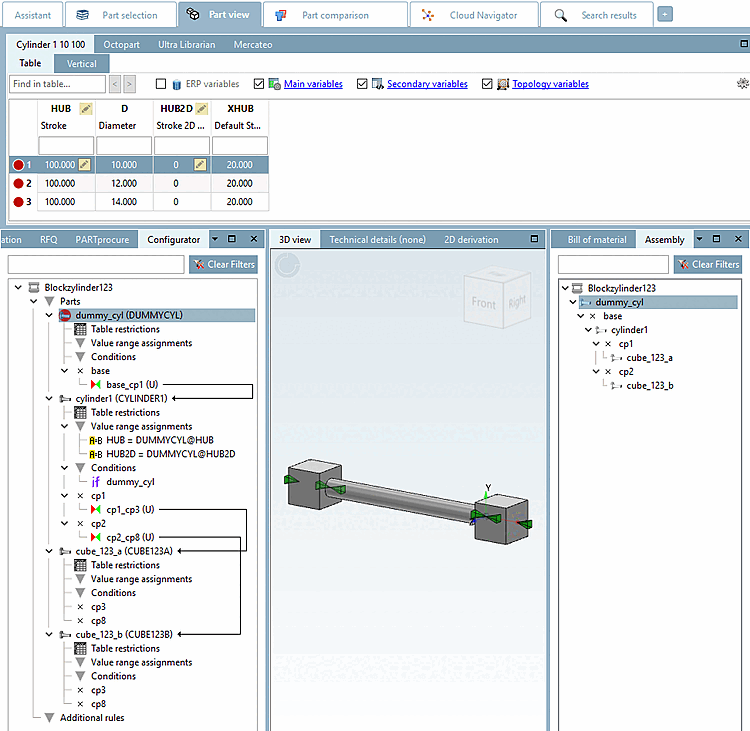

Vérin-bloc Configuration
