Il punto di partenza è un cilindro con le variabili "HUB" per la lunghezza e "D" per il diametro.

Espandere la tabella in PARTdesigner:

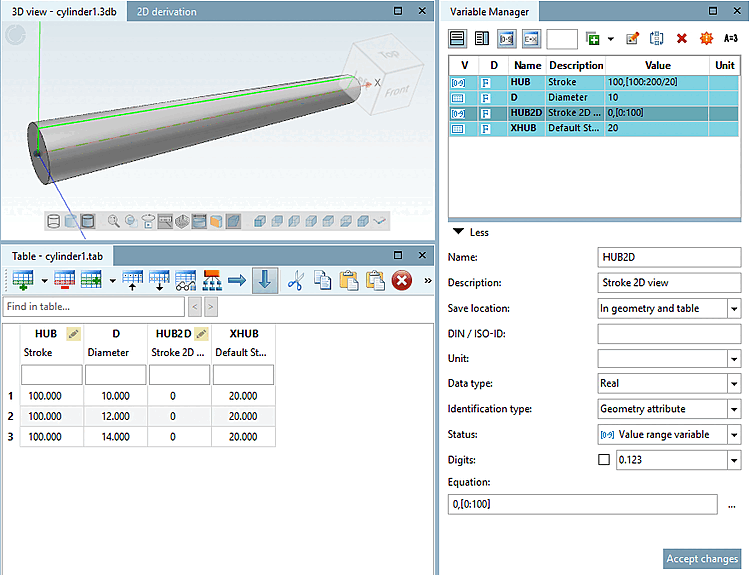

Figura 5.687. Variabili per la dimensione alternativa: 'HUB2D' e 'XHUB'

Regolare la larghezza del cilindro.

HUB è stato creato di default per la larghezza.

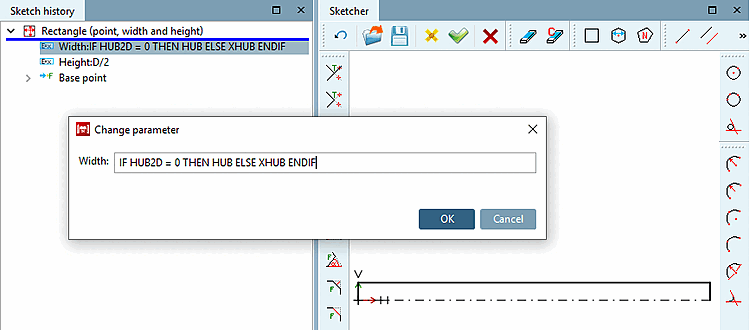

Nel campo di immissione Larghezza [Width], non utilizzare la voce "HUB" come di consueto, ma la seguente voce con una condizione:

IF HUB2D = 0 THEN HUB ELSE XHUB ENDIF

Figura 5.688. Inserimento del campo con condizione IF

Se 'HUB2D' è '0' (questo è lo stato predefinito), viene utilizzata la variabile 'HUB',

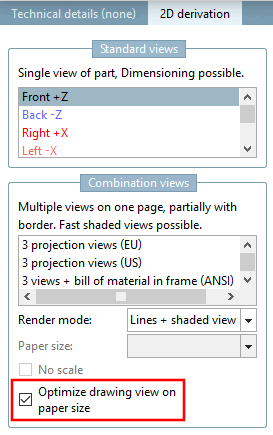

Attivando l'opzione Ottimizza vista disegno su foglio [Optimize drawing view on paper size], HUB2D viene impostato su un valore non uguale a '0'. Questo è il motivo per cui la variabile non deve avere un valore fisso, ma deve essere dichiarata come variabile di intervallo di valori.

Tuttavia, se HUB2D non è uguale a '0', viene utilizzato 'XHUB' per calcolare la larghezza [Width].

Per l' altezza [Height], utilizzare "D/2".

Impostare i punti di connessione. Questi possono essere utilizzati anche per il dimensionamento automatico.

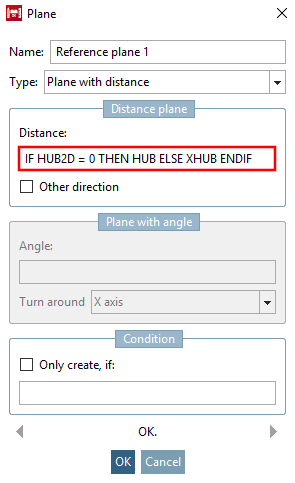

Nota Assicurarsi che tutte le funzioni che hanno un riferimento a 'HUB2D' utilizzino anche una condizione IF corrispondente, altrimenti, ad esempio, un punto di connessione che si trova su un "piano di riferimento" rimane improvvisamente sospeso in aria non appena si attiva la vista accorciata. IF HUB2D = 0 THEN HUB ELSE XHUB ENDIF Figura 5.689. Vista ridotta

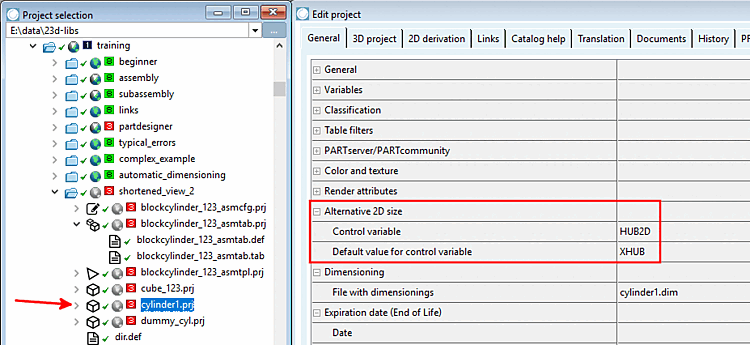

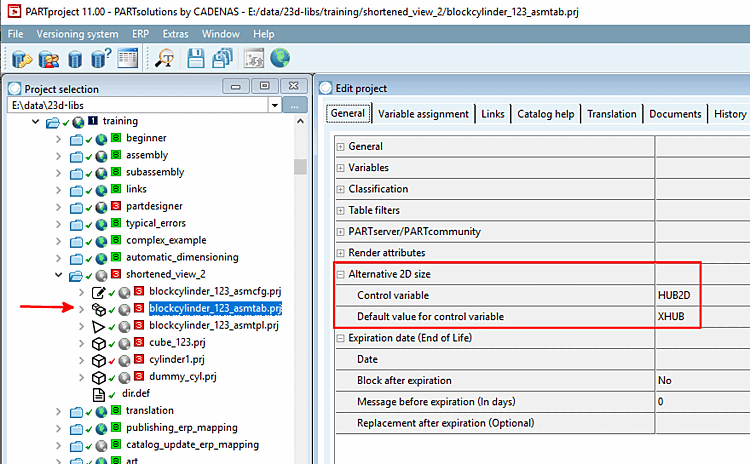

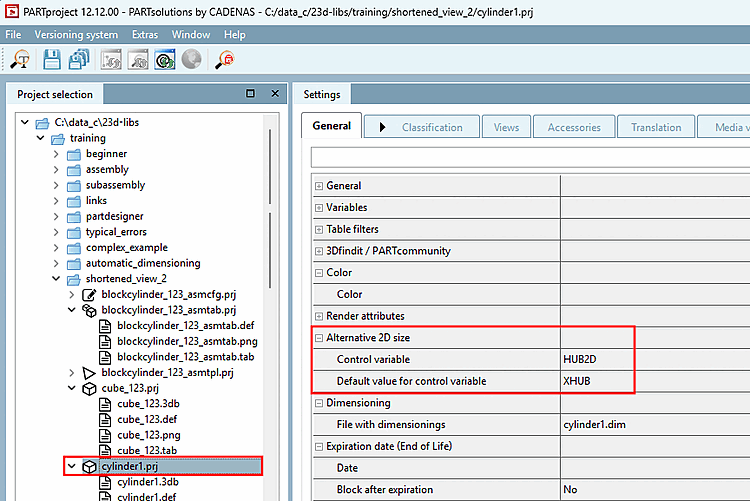

Impostare le seguenti voci per il progetto del cilindro in PARTproject -> Edit project -> General tab -> Alternative 2D size section:

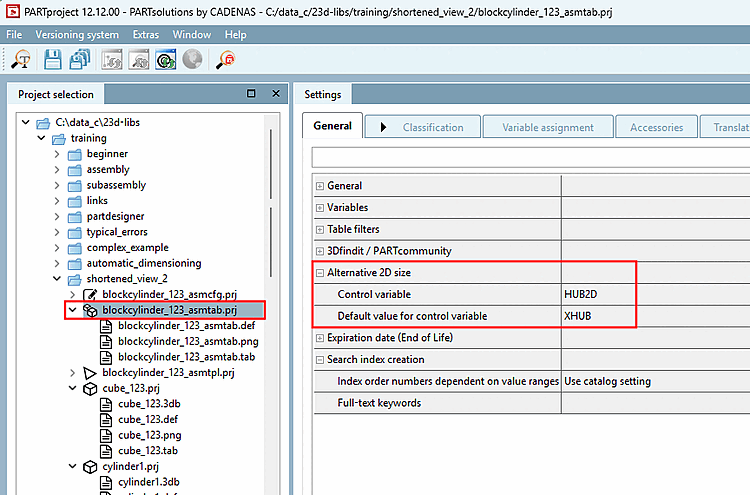

Figura 5.690. Formato 2D alternativo [Alternative 2D size]

Questa voce ha il seguente effetto,

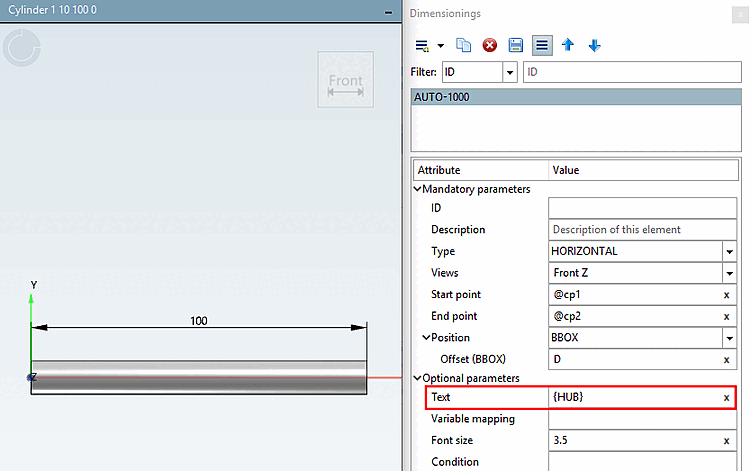

Opzionalmente, è possibile impostare la quotatura automatica. La quota visualizzata non deve cambiare quando si attiva la vista accorciata! Per questo motivo, non viene utilizzata alcuna condizione IF per il testo [Text], nemmeno {AUTOMATICO}, ma '{MUFFA}'.

Sezione 7.16, “ Finestra di aggancio "Dimensioni ”Una descrizione dettagliata del dimensionamento automatico è disponibile su .

Figura 5.692.

Per visualizzare la vista abbreviata [Shortened view], inserire uno schizzo con un "disegno cosmetico" sullo stesso livello di quello usato per lo schizzo principale (qui nell'esempio Piano XY ).

Utilizzare la funzione Arco su 3 punti del perimetro [Arc through 3 points on circle] per una linea ad arco.

Figura 5.693.

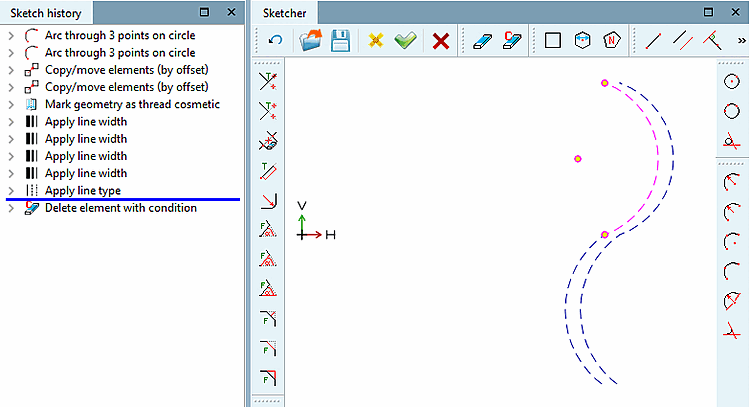

Utilizzare la variabile per il tratto accorciato ('XHUB') per posizionare i punti.

XHUB/2

Figura 5.694. Posizionamento dei punti della linea ausiliaria

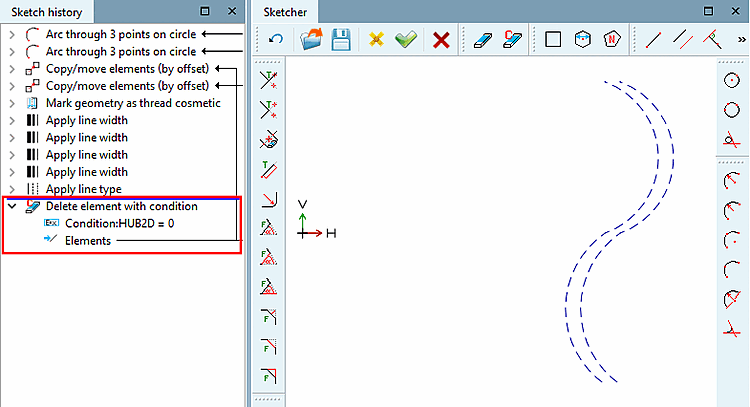

Per fare in modo che le linee guida siano visibili solo quando è attivata l'opzione Ottimizza vista disegno su foglio [Optimize drawing view on paper size], utilizzare la funzione Elimina elemento in modo condizionale [Delete element with condition] con la seguente condizione:

HUB2D = 0

HUB2D=0" è l'impostazione predefinita. In questo caso, il disegno deve essere cancellato. Solo se il valore della variabile 'HUB2D' non è uguale a '0', il disegno cosmetico sarà visibile.

Figura 5.695. Condizione per il disegno cosmetico

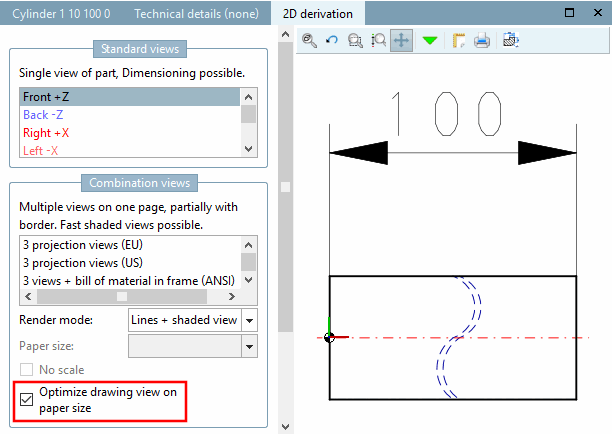

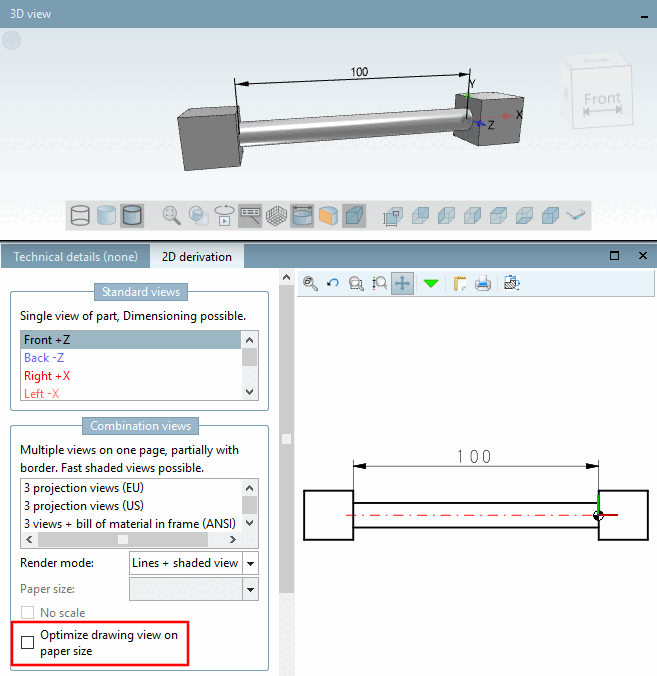

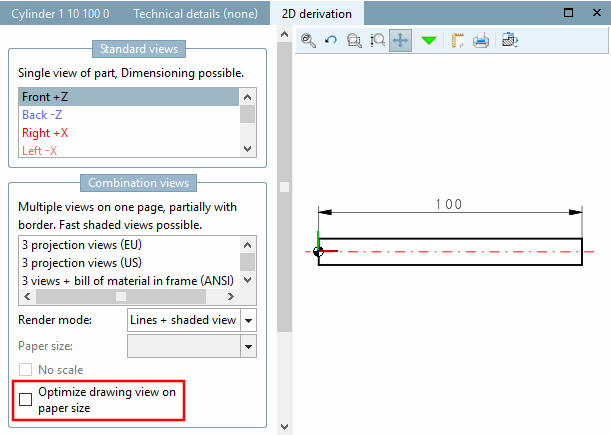

Risultato:

Nota Il test della funzione Ottimizza vista disegno su foglio [Optimize drawing view on paper size] (vista ridotta [Shortened view] ) funziona solo in PARTdataManager, non in PARTdesigner.

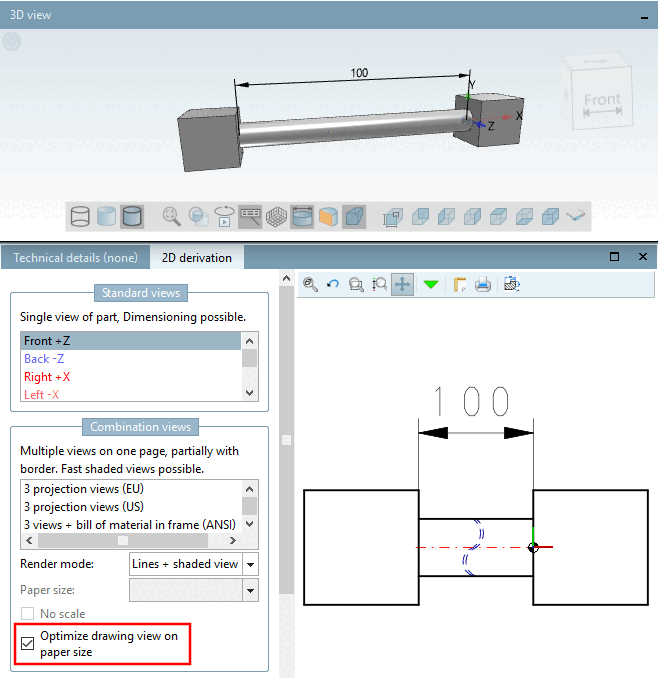

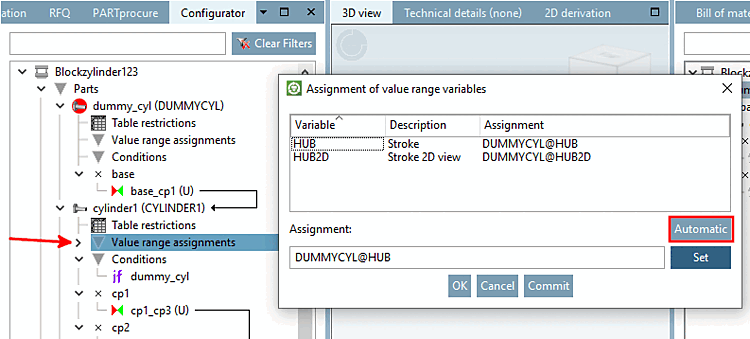

Ora si utilizza il cilindro in un assieme. In questo esempio, è stata selezionata una configurazione semplice composta da un cilindro e due blocchi.

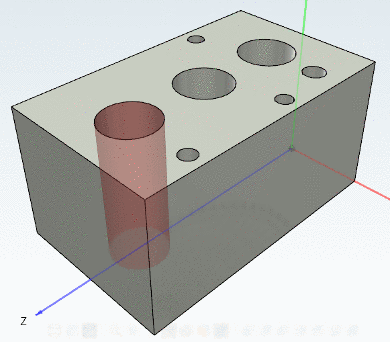

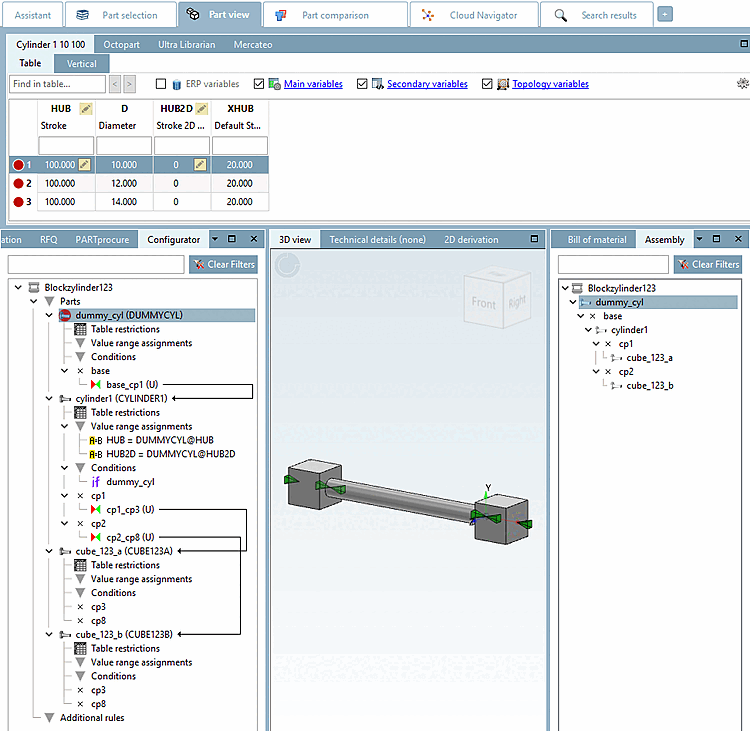

Figura 5.698. Configurazione del cilindro del blocco
