Optimiser la vue du dessin sur la feuille [Optimize drawing view on paper size] (vue raccourcie [Shortened view] ) est une fonction spéciale pour les catalogues contenant des pièces qui pourraient avoir une mauvaise apparence dans la dérivation 2D en raison de leurs proportions.
La dérivation 2D [2D derivation] ressemblerait alors plus à une ligne qu'à un cylindre.
L'utilisateur peut choisir entre l'affichage standard et l'affichage abrégé en cochant la case Optimiser l'affichage du dessin sur la feuille [Optimize drawing view on paper size] dans la boîte de dialogue de l'affichage 2D [2D view].
![[Remarque]](https://webapi.partcommunity.com/service/help/latest/pages/fr/partsolutions_user/doc/images/note.png) | Remarque |
|---|---|
Les attributs restent inchangés. La cote s'affiche correctement dans la dérivation 2D [2D derivation], même pour la taille réduite. | |
!["Optimiser la vue du dessin sur la feuille [Optimize drawing view on paper size]" ( "Vue raccourcie [Shortened view]") désactivée](https://webapi.partcommunity.com/service/help/latest/pages/fr/partsolutions_user/doc/resources/img/img_3a4e7a00b5694ec3a0e8acd39625d22a.png)

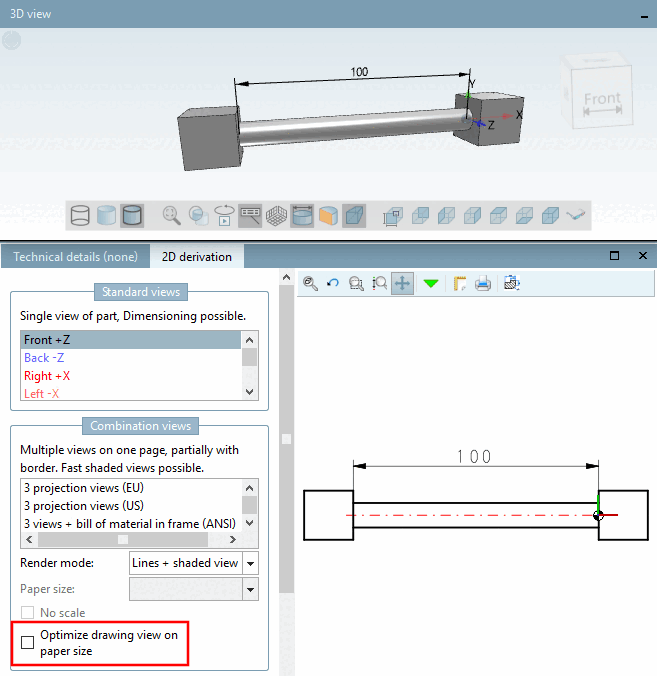

"Optimiser la vue du dessin sur la feuille [Optimize drawing view on paper size]" ( "Vue raccourcie [Shortened view]") désactivée
!["Optimiser la vue du dessin sur la feuille [Optimize drawing view on paper size]" ( "Vue raccourcie [Shortened view]") activée](https://webapi.partcommunity.com/service/help/latest/pages/fr/partsolutions_user/doc/resources/img/img_ddeec52351b04a39b0994b7ec0bdbcee.png)

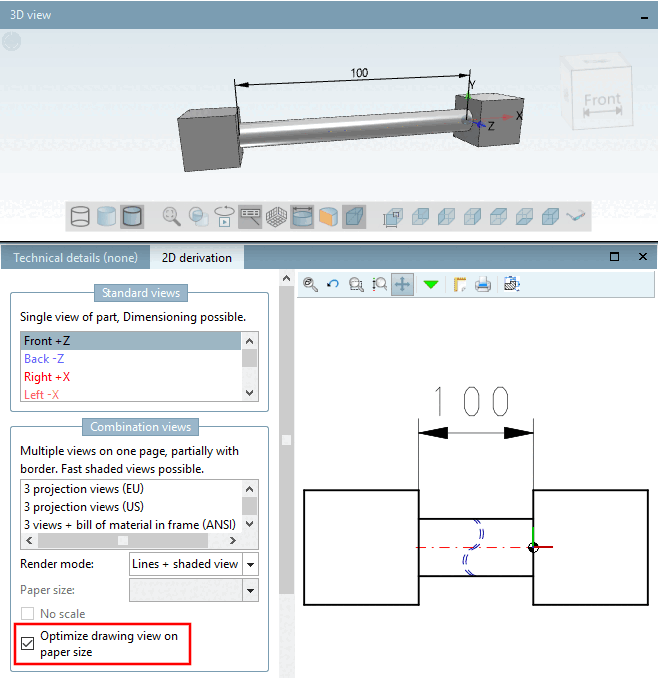

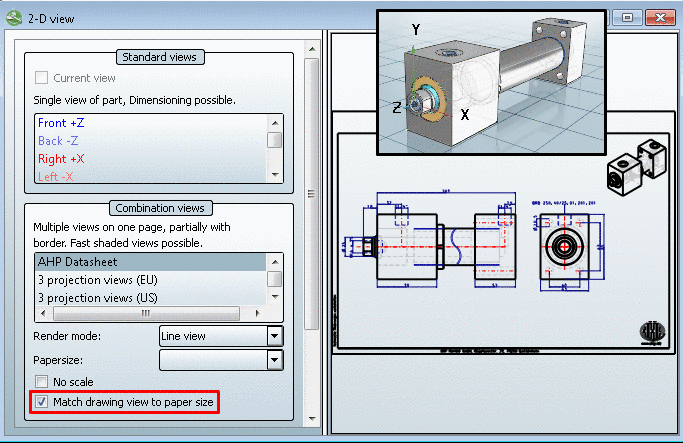

"Optimiser la vue du dessin sur la feuille [Optimize drawing view on paper size]" ( "Vue raccourcie [Shortened view]") activée
