7.7.2. Commandes de menu contextuel pour les assemblages

Dans PARTdesigner, vous pouvez ouvrir et traiter non seulement des pièces individuelles, mais aussi des assemblages entiers.

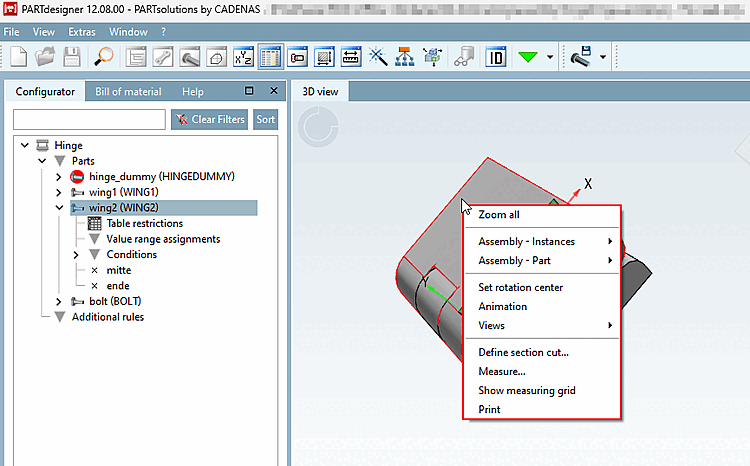

Outre les possibilités de sélection connues des pièces détachées, vous trouverez deux points de menu supplémentaires pour les assemblages : Assemblage - Structure [Assembly - Instances] et Assemblage - Composant [Assembly - Part].

Assemblage - construction

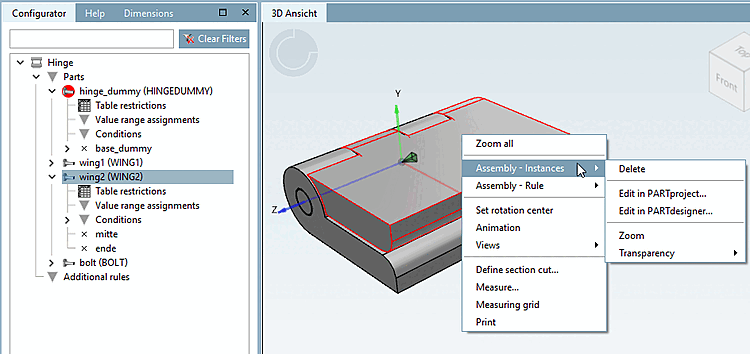

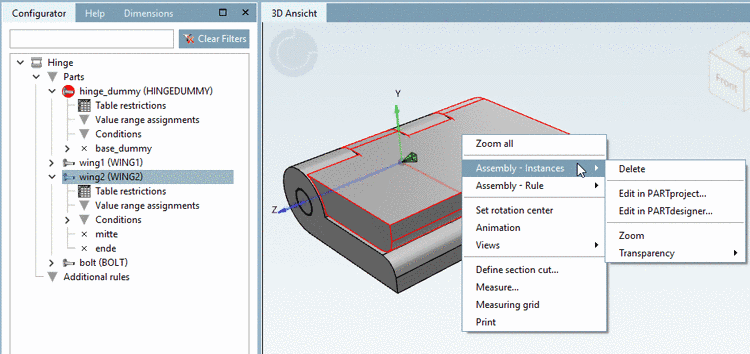

Pièce détachée sélectionnée dans l'assemblage -> Commande de menu contextuel "Assemblage - Construction [Assembly - Instances]

Pièce détachée sélectionnée dans l'assemblage -> Commande de menu contextuel "Assemblage - Construction [Assembly - Instances]

  • Supprimer [Delete]

    Supprime le composant de droite de la structure [Assembly].

  • Modifier dans PARTproject [Edit in PARTproject]

    Ouvre PARTproject ou fait passer l'application au premier plan.

  • Dans PARTdesigner, modifier... [Edit in PARTdesigner...]

    Ouvre la pièce dans une nouvelle instance de PARTdesigner.

  • Attraper [Zoom]

    Le composant est représenté centré dans la vue 3D.

  • Transparence [Transparency]

    Paramètres pour la représentation transparente de l'élément individuel.

Assemblage - Composant

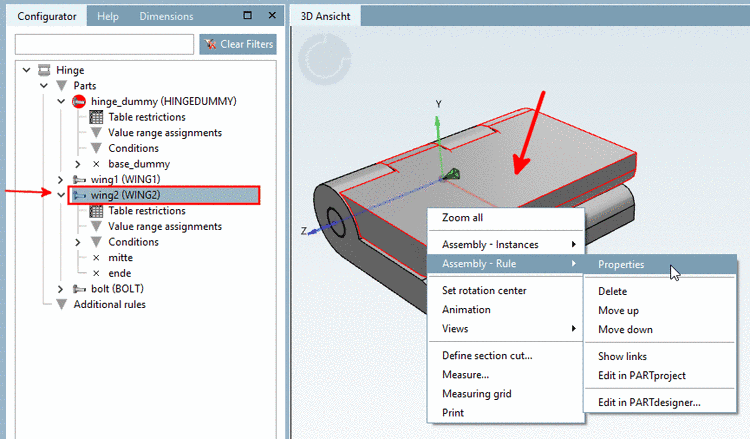

Pièce détachée sélectionnée dans l'assemblage -> Commande de menu contextuel "Assemblage - Règle [Assembly - Rule]".

Pièce détachée sélectionnée dans l'assemblage -> Commande de menu contextuel "Assemblage - Règle [Assembly - Rule]".

  • Caractéristiques [Properties]

    Ouvre la fenêtre Propriétés de la pièce [Part properties], dans laquelle des paramètres supplémentaires peuvent être définis en plus du chemin et du nom de fichier.

  • Supprimer [Delete]

    Efface le composant à gauche du configurateur s'il n'est pas utilisé.

  • Dupliquer [Duplicate]

    Duplique le composant visé après avoir demandé les propriétés qui doivent également être copiées.

  • Remplacer [Replace]

    Le composant ciblé peut être remplacé par une pièce sur le disque dur local.

  • Déplacer vers le haut [Move up]

    Déplace l'élément d'une place vers le haut dans le configurateur.

  • Déplacer vers le bas [Move down]

    Déplace l'élément d'une place vers le bas dans le configurateur.

  • Renommer le nom de la formule [Rename equation name]

    Ouvre une boîte de dialogue pour renommer le nom de la formule.

  • Afficher les références [Show links]

    Indique dans le configurateur à quelles autres pièces le composant fait référence.

  • Modifier dans PARTproject [Edit in PARTproject]

    Ouvre PARTproject ou fait passer l'application au premier plan.

  • Dans PARTdesigner, modifier... [Edit in PARTdesigner...]

    Ouvre la pièce dans une nouvelle instance de PARTdesigner.

Vous trouverez des détails sur le traitement des assemblages sur Section 7.13, « Fenêtres Docking "Configurateur" / "Construction  ».
