Tout attraper [Zoom all]

La représentation est centrée dans la fenêtre.

Loupe [Magnifying glass]

La loupe permet d'observer les détails de la pièce.

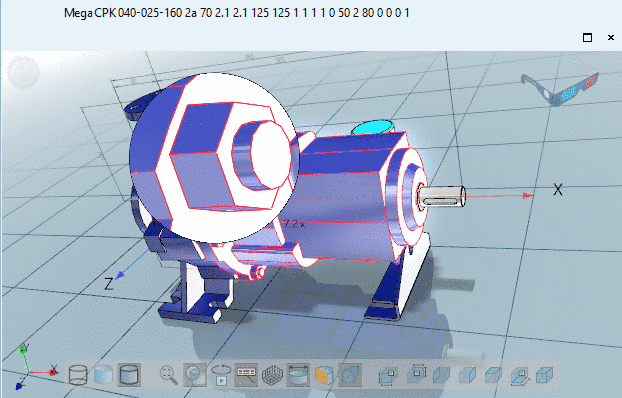

Loupe [Magnifying glass] allumée

	Remarque
	Les mêmes règles que pour la fenêtre 3D en général s'appliquent à la commande de la loupe. Par exemple, en maintenant les boutons gauche et droit de la souris enfoncés, vous pouvez déplacer la loupe au-dessus du composant. La molette de la souris permet de zoomer à l'intérieur de la loupe.

Animation

L'animation (composant en rotation) est activée ou désactivée.

	Remarque
	En cliquant n'importe où à côté de la barre d'outils, l'animation est également désactivée.

Afficher les textes et les classes [Show texts and classes]

La commande Afficher les textes et les classes [Show texts and classes] permet de les afficher ou de les masquer dans la vue 3D [3D view].

Pour la création de textes et de classes, vous trouverez des informations complémentaires sous Section 5.12.5, « Classer les points d'attache  ».

Foires et salons [Measure]

Voir Section 7.7.3.1, «  Mesure de pièces 3D  ».

Afficher la grille de mesure [Show measuring grid]

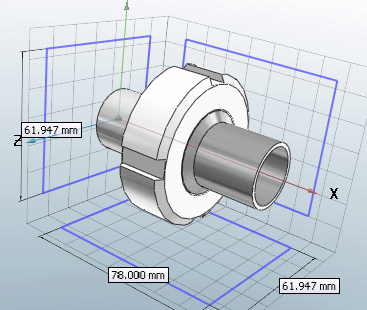

Si vous activez l'option de menu Grille de mesure [Measuring grid] dans le menu contextuel de la fenêtre 3D, les dimensions maximalessont affichées.

Affichage des [Show Dimensionings] dimensions

Voir Section 2.1.7.6.5, «  Afficher les cotes  » in PARTsolutions - Utilisateurs

Définir le plan de coupe. [Define section cut...]..

Voir Section 2.1.7.6.7, «  Définir le plan de coupe...  » in PARTsolutions - Utilisateurs

Projection en perspective [Perspective projection], vue avant (Z) [Front view (Z)], vue arrière (-Z) [Rear view (-Z)], vue gauche (-X) [Left view (-X)], vue droite (X) [Right view (X)], vue haut (Y) [Top view (Y)], vue bas (-Y) [Bottom view (-Y)], vue isométrique [Isometric view]

Si pour une vue ont été créées par le fabricant et Afficher les dimensions [Show Dimensionings] est activée, une icône avec Les lignes de cote affichées. Voir sous Section 2.1.7.6.5, «  Afficher les cotes  » in PARTsolutions - Utilisateurs

Rouge/Cyan [Red/cyan]

Représentation du composant en aperçu plastique 3D. L'effet tridimensionnel n'apparaît qu' avec l'utilisation de lunettes rouge-cyan !

La pièce sélectionnée est représentée alignée pour augmenter l'effet plastique. L'arrière-plan s'assombrit automatiquement. L'option Effet rouge/cyan est applicable indépendamment du mode de représentation (Lignes [Lines], Bords cachés [Hidden lines], Ombré [Shaded], etc.).

Afficher la géométrie auxiliaire [Show auxiliary geometry]

Affiche une géométrie auxiliaire qui, à l'instar d'un espace de perturbation, illustre par exemple un espace défini, nécessaire par exemple pour le mouvement. La géométrie auxiliaire est créée et contrôlée par des classifications.

Afficher les limites de contrôle [Show rule limits]

Lorsqu'elle est activée, toutes les limites de contrôle d'un module sont affichées.
