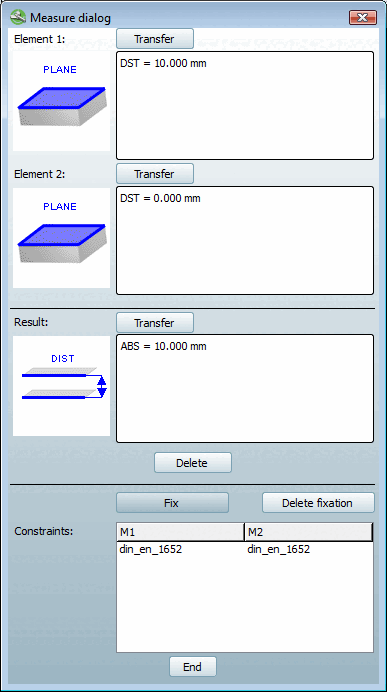

La boîte de dialogue de mesure [Measure dialog] se divise en champs Élément 1 [Element 1], Élément 2 [Element 2] et Résultat [Result] et Fixations [Constraints].

Lorsque vous exécutez la commande « Mesurer » [Measure], le curseur de la souris prend, dans la vue 3D [3D view], la forme d'un symbole géométrique spécifique à l'objet, qui indique le type de l'élément sur lequel il se trouve.

Après avoir cliqué successivement sur deux éléments de dessin (face, arête, perçage, etc.) dans l' aperçu 3D [Preview 3D], une icône [Symbol] apparaît dans les champs Élément 1 [Element 1] et Élément 2 [Element 2].

Voici un aperçu des symboles de géométrie possibles :

Alésages et cylindres	Surfaces coniques	Bords circulaires	Plans planaires	Bord droit	Surfaces toriques

	Remarque
	La manière la plus rapide de déterminer les dimensions d'un élément de construction est de passer par le menu contextuel de la fenêtre 3D et de choisir l'option Grille de mesure [Measuring grid]. Voir à ce sujet Section 7.7.3, « Boutons de la barre d'outils ».

Dans l'exemple suivant, deux surfaces opposées sont cliquées.

Les deux surfaces sont espacées de 58 600 mm, ce qui est représenté schématiquement dans le champ « Résultat [Result] » . La valeur de cette distance ( Distance = 58 600 mm) apparaît à droite de celle-ci.
