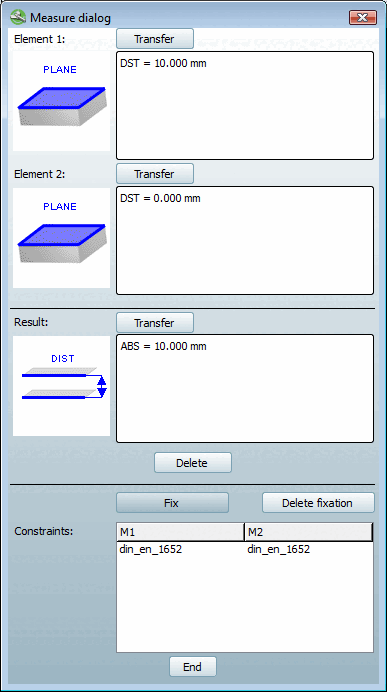

Il dialogo di misurazione [Measure dialog] è suddiviso nei campi Elemento 1 [Element 1], Elemento 2 [Element 2] e Risultato [Result] e Fissaggi [Constraints].

Quando si esegue il comando "Misura" [Measure], il cursore del mouse nella vista 3D [3D view] assume l'aspetto di un simbolo geometrico specifico per l'oggetto, che indica il tipo di elemento toccato in quel momento.

Dopo aver fatto clic su due elementi di disegno (superficie, spigolo, foro, ecc.) in successione all'interno dell' anteprima 3D [Preview 3D], viene visualizzata un'icona [Symbol] nei campi Elemento 1 [Element 1] e Elemento 2 [Element 2].

Ecco una panoramica dei possibili simboli geometrici:

Alesaggi e cilindri	Superfici coniche	Bordi circolari	Piani planari	Bordo dritto	Superfici toroidali

	Nota
	Il modo più rapido per determinare le dimensioni di un componente è il menu contestuale della finestra 3D tramite la voce di menu Griglia di misurazione [Measuring grid]. Sezione 7.7.3, “Pulsanti della barra degli strumenti” Vedere anche .

Nell'esempio seguente, vengono cliccate due superfici opposte.

Figura 7.477.

Le due superfici si trovano a una distanza di 58.600 mm, come illustrato simbolicamente nel campo " Risultato [Result] " . La misura della distanza ( Distance = 58.600 mm) appare a destra di esso.
