Der Mess-Dialog [Measure dialog] gliedert sich in die Felder Element 1, Element 2 und Ergebnis [Result] und Fixierungen [Constraints].

Mit dem Aufruf des Befehls Messen [Measure] erhält der Mauszeiger in der 3D-Ansicht [3D view] ein objektbezogenes Geometriesymbol , das die Art des jeweils berührten Elements anzeigt.

Nachdem Sie nacheinander auf zwei Zeichnungselemente (Fläche, Kante, Bohrung, usw.) innerhalb der 3D-Vorschau [Preview 3D] geklickt haben, erscheint in den Feldern Element 1 und Element 2 jeweils ein Symbol.

Hier ein Überblick über die möglichen Geometriesymbole:

Bohrungen und Zylinder	Konische Flächen	Kreisförmige Kanten	Planare Ebenen	Gerade Kante	Torusförmige Flächen

	Hinweis
	Die Ausmaße eines Bauteils ermitteln Sie am schnellsten im Kontextmenü des 3D-Fensters über den Menüpunkt Messraster [Measuring grid]. Siehe hierzu unter Abschnitt 7.7.3, „Toolbar Buttons“.

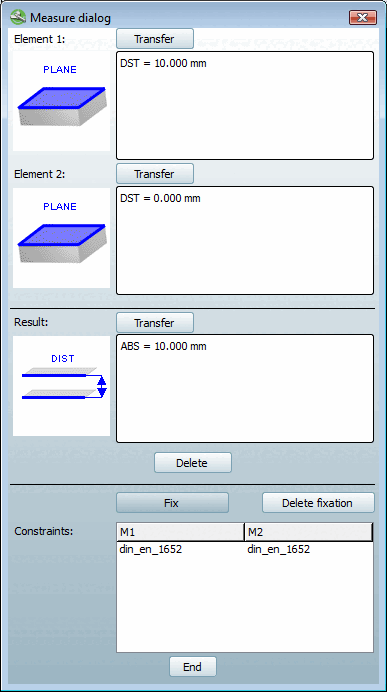

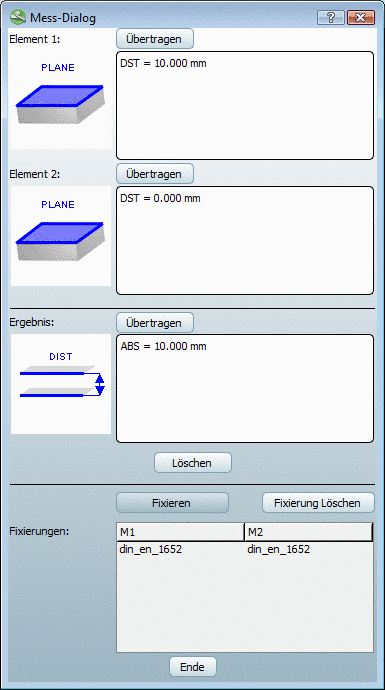

Im folgenden Beispiel sind zwei gegenüberliegende Flächen angeklickt.

2 planare Flächen selektiert Fixieren [Fix]: Die Maßangabe bleibt bei einem Wechsel der Tabellenzeile erhalten

Die beiden Flächen befinden sich in einem Abstand von 10 mm, was im Feld Ergebnis [Result] symbolhaft dargestellt ist. Das Maß des Abstands (ABS = 10.000 mm) erscheint rechts davon.

Fixierungen [Constraints]

Bei planaren, parallelen Flächen steht Ihnen der Befehl Fixieren [Fix] zur Verfügung.

Bei einem Wechsel der Tabellenzeile bleibt die Anzeige der Maßangabe in der 3D-Vorschau [Preview 3D] erhalten.

Mit Fix. Löschen [Delete fix.] können Sie die Fixierung löschen.

Übertragen [Transfer]

Der Befehl Übertragen [Transfer] wird für das Klassifizieren von nativen Teilen benötigt.

Detaillierte Informationen hierzu finden Sie unter Abschnitt 5.12.5.3.1, „Werteübernahme aus Dialogfenster Mess-Dialog “.
