Alles fangen [Zoom all]

Die Darstellung wird im Fenster mittig eingepasst.

Vergrößerungsglas [Magnifying glass]

Das Vergrößerungsglas ermöglicht die Betrachtung von Details am Bauteil.

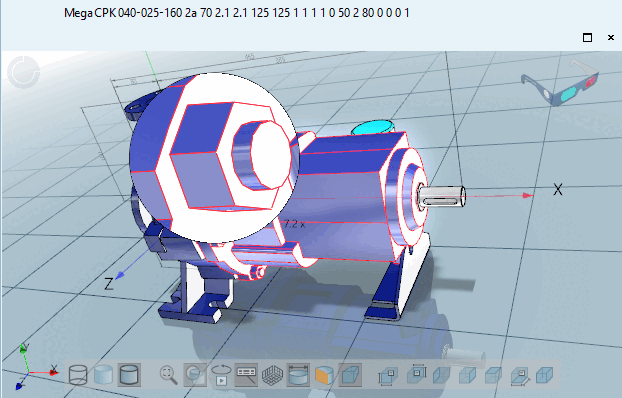

Vergrößerungsglas [Magnifying glass] eingeschaltet

	Hinweis
	Für die Steuerung des Vergrößerungsglases gelten dieselben Regeln wie im 3D-Fenster allgemein. Beispielsweise können Sie mit gehaltener linker und rechter Maustaste das Vergrößerungsglas über dem Bauteil bewegen. Mit dem Mausrad können Sie innerhalb des Vergrößerungsglases zoomen.

Animation

Die Animation (Bauteil rotierend) wird ein- oder ausgeschaltet.

	Hinweis
	Mit Klick auf eine beliebige Stelle neben der Werkzeugleiste wird die Animation ebenfalls ausgeschaltet.

Texte und Klassen zeigen [Show texts and classes]

Mit dem Befehl Texte und Klassen zeigen [Show texts and classes] können Sie diese in der 3D Ansicht [3D view] ein- und ausblenden.

Zum Erstellen von Texten und Klassen finden Sie weiterführende Informationen unter Abschnitt 5.12.9, „Anfügepunkte klassifizieren “.

Messen [Measure]

Siehe Abschnitt 7.7.3.1, „ Messen von 3D-Teilen “.

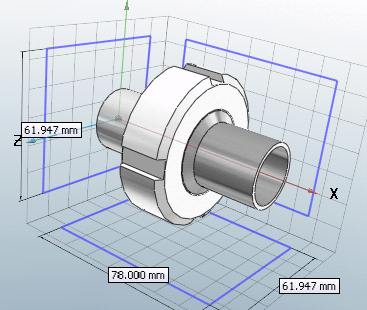

Messraster anzeigen [Show measuring grid]

Wenn Sie im Kontextmenü des 3D-Fensters den Menüpunkt Messraster [Measuring grid] aktivieren, werden die Maximalmaße angezeigt.

Bemaßungen anzeigen [Show Dimensionings]

Siehe Abschnitt 3.1.7.6.5, „ Bemaßungen anzeigen “ in PARTsolutions Anwender - Handbuch.

Schnittebene definieren... [Define section cut...]

Siehe Abschnitt 3.1.7.6.7, „ Schnittebene definieren... “ in PARTsolutions Anwender - Handbuch.

Perspektivische Projektion [Perspective projection], Ansicht Vorne (Z) [Front view (Z)], Ansicht Hinten (-Z) [Rear view (-Z)], Ansicht Links (-X) [Left view (-X)], Ansicht Rechts (X) [Right view (X)], Ansicht Oben (Y) [Top view (Y)], Ansicht Unten (-Y) [Bottom view (-Y)], Isometrische Ansicht [Isometric view]

Sofern für eine Ansicht herstellerseitig Bemaßungen erstellt wurden und Bemaßungen anzeigen [Show Dimensionings] aktiviert ist, wird ein Icon mit Bemaßungslinien angezeigt. Siehe hierzu unter Abschnitt 3.1.7.6.5, „ Bemaßungen anzeigen “ in PARTsolutions Anwender - Handbuch.

Rot/Cyan [Red/cyan]

Darstellung des Bauteiles in plastischer 3D-Voransicht. Der dreidimensionale Effekt tritt nur bei Verwendung einer Rot-Cyan–Brille auf!

Das gewählte Teil wird zur Steigerung des plastischen Effektes fluchtend dargestellt. Der Hintergrund wird automatisch abgedunkelt. Die Option Rot/Cyan-Effekt ist unabhängig vom Darstellungsmodus (Linien [Lines], Verdeckte Kanten [Hidden lines], Schattiert [Shaded], usw.) anwendbar.
