7.7. Dockingfenster "3D Ansicht"

7.7.1. Kontextmenübefehle bei Einzelteilen
7.7.1.1. Tangentialebene
7.7.1.2. Flächenattribute
7.7.1.2.1. Flächenattribute Allgemeines
7.7.1.2.2. Beispiel 1 - Attribut auf mehreren Flächen setzen
7.7.1.2.3. Beispiel 2 - Flächenattribute überschreiben
7.7.1.2.4. Die Flächenattribute im Einzelnen
7.7.1.2.4.1. Farbe (SYS_FaceAttributeColor)
7.7.1.2.4.2. Text (SYS_FaceAttributeText)
7.7.1.2.4.3. Layer (SYS_FaceAttributeLayer)
7.7.1.2.4.4. Render Material (SYS_FaceAttributeRenderMaterial)
7.7.1.2.4.5. Toleranz (SYS_FaceAttributeTolerance)
7.7.2. Kontextmenübefehle bei Baugruppen (Konfigurator/Aufbau)
7.7.3. Toolbar Buttons
7.7.3.1. Messen von 3D-Teilen

Im Dockingfenster 3D Ansicht wird das jeweils aufgerufene Bauteil visualisiert.

Sie können die Darstellung über eine Vielzahl von Befehlen modifizieren, welche Sie sowohl in Kontextmenüs wie auch in der Toolbar finden.

[Hinweis]Hinweis

Es werden sicher nicht zur gleichen Zeit alle Dockingfenster benötigt. Gestalten Sie die Benutzeroberfläche wie gewünscht.

  • Blenden Sie über die entsprechenden Buttons der Standard-Toolbar oder die Menüpunkte im Ansicht-Menü einzelne Dockingfenster ein- und aus.

    Standard-Toolbar

    Standard-Toolbar

    • Historie

    • Sketcher

      (mit Sketch Historie)

    • Variablenmanager

    • 3D-Ansicht

    • 2D-Ableitung

    • Tabelle

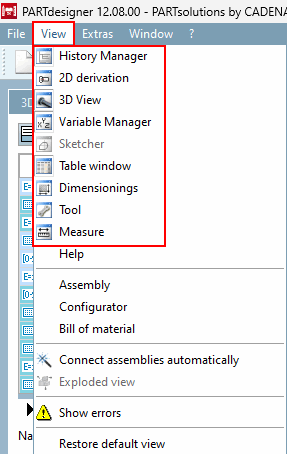

    Ansicht-Menü

    Ansicht-Menü

  • Verschieben Sie die einzelnen Dockingfenster und passen Sie diese in der Größe an. Eine detaillierte Beschreibung zur Platzierungsmethode finden Sie unter Abschnitt 3.1.5.4, „Platzierungsmethode für Dockingfenster“ in PARTsolutions - Handbuch für Anwender.

[Hinweis]Hinweis

Das Dockingfenster 3D Ansicht ist in PARTdesigner und PARTdataManager weitgehend identisch. Eine Beschreibung zu den einzelnen Buttons der Toolbar und zum Kontextmenü finden Sie unter Abschnitt 3.1.7.6, „Dockingfenster "3D Ansicht"“ in PARTsolutions - Handbuch für Anwender.

Im Folgenden sind die speziellen Funktionen erläutert. Diese unterscheiden sich auch, je nachdem, ob das angezeigte Bauteil ein Einzelteil oder eine Baugruppe ist.
