7.7.1.2.4.2. Text (SYS_FaceAttributeText)

Mittels Textattributen können Zusatzinformationen (z.B. besondere Merkmale der Oberfläche) an das Model geheftet werden. (Siehe auch oben.)

HTML Textattribut an Fläche:

Um an einer Fläche ein Textattribut anzulegen, tragen Sie den gewünschten Text in das Feld HTML Textattribut an Fläche ein. Es wird unmittelbar nach dem Anlegen in PARTdesigner angezeigt, desweiteren dann auch in PARTsolutions und PARTcommunity.

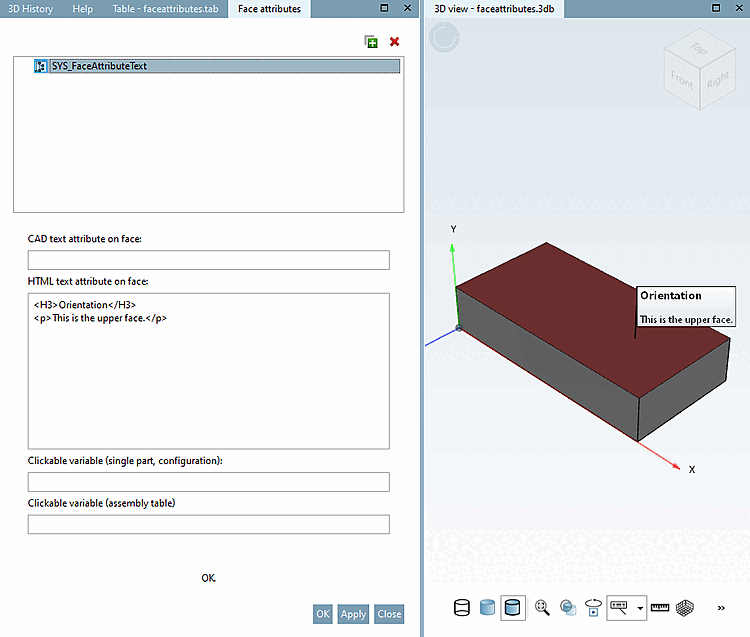

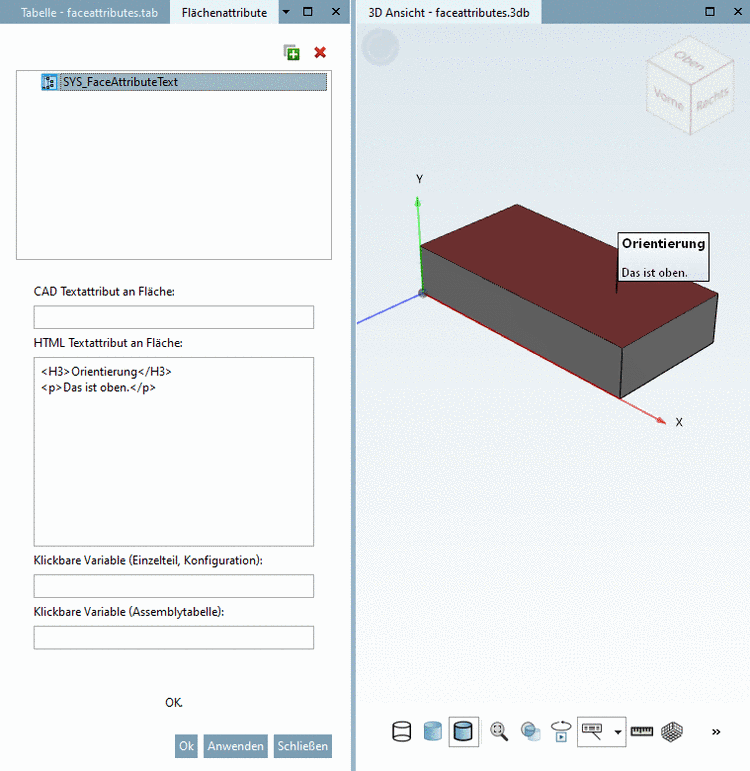

HTML Textattribut an Fläche

Komplexere Möglichkeiten:

Bild mit absolutem Verweis:

<img src=“$CADENAS_DATA/pics/mypic.jpg“>

Bild mit Verweis auf Server plus abhängig von einem Variablenwert (z.B. ARITKELNUMMER)

<img src="http://someserver/getImage?ARTNR=$ARITKELNUMMER.">

Zusätzlich soll noch die Artikelnummer unter das Bild geschrieben werden.

<BR>$ARTIKELNUMMER.

Hinweis

Encoding

Standardmäßig wird intern automatisch unterschieden zwischen Link und Text. Um ganz sicher zu gehen, dass die Verarbeitung einwandfrei funktioniert, können Sie den Parameter encoding mit entsprechendem Wert mitgeben:

Bei Links: encoding=percent

Beispiel:

<img src="http://someserver/getImage?ARTNR=$ARITKELNUMMER(encoding=percent).">

Bei Text: encoding=HTML
Beispiel:
```
<BR>$ARTIKELNUMMER(encoding=HTML).
```

CAD Textattribut an Fläche: Hier eingetragene Texte werden nach dem Export in CAD-Systemen angezeigt.

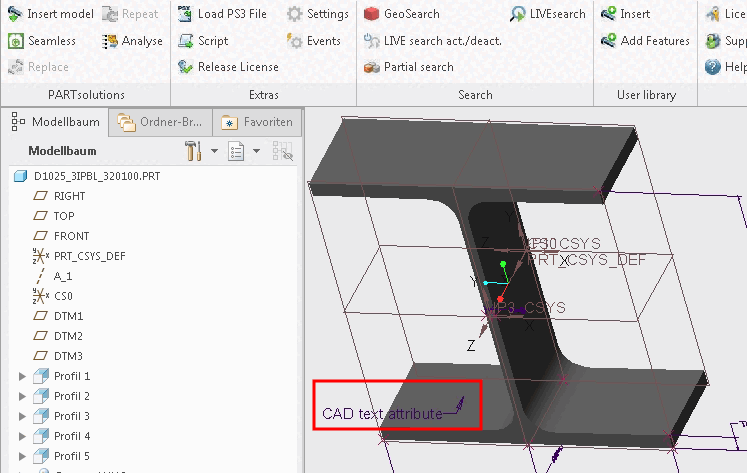

CAD Textattribut an Fläche beispielhaft in Pro/Engineer
Textfelder in der 3D-Ansicht verknüpft mit Variablen
Klickbare Variable (Einzelteil, Konfiguration) / Klickbare Variable (Assemblytabelle)
Sie können für die 3D-Ansicht klickbare Textfelder an Bauteilflächen definieren und diese mit Variablen verknüpfen.
Variablen-Beschreibungstext und der aktuelle Wert der Variablen werden in der 3D-Ansicht automatisch in das angezeigte Textfeld übernommen.

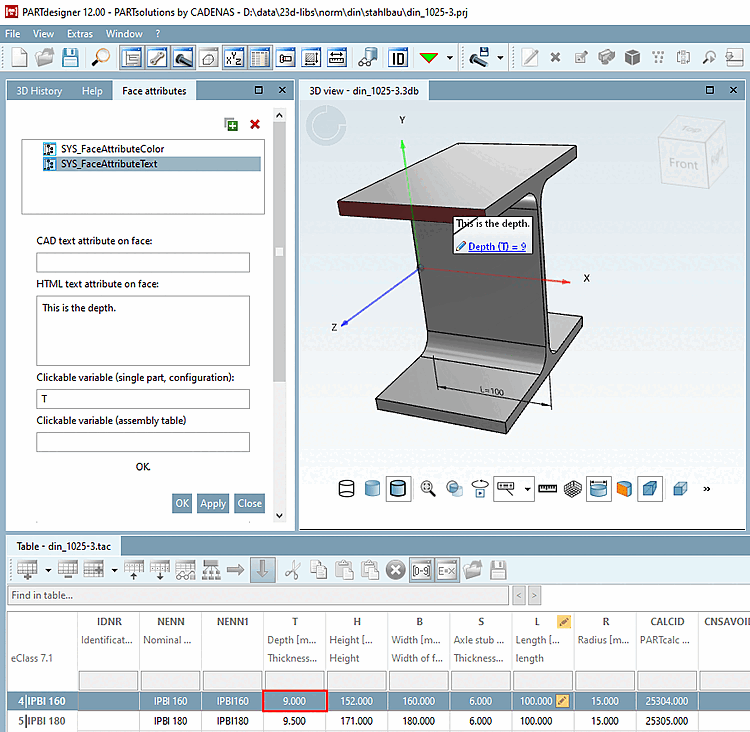

3D Ansicht in PARTdesigner
Gehen Sie folgendermaßen vor:
1. Geben Sie in PARTdesigner im Dockingfenster Flächenattribute den gewünschten Text in das Feld HTML Textattribut an Fläche ein.
2. Bestimmen Sie die verknüpfte Variable.
  Hierzu gibt es 2 Varianten:
  - Klickbare Variable (Einzelteil, Konfiguration)
  - Klickbare Variable (Assemblytabelle)
  Dadurch können Sie unterscheiden, was im Einzelteile/Konfigurations-Modus und was im Assembly-Tabellen-Modus angezeigt werden soll.
  Einerseits könnten es unterschiedliche Variablen sein; Sie können aber auch das Label verstecken: Wenn Sie nur eine Variable für das Einzelteil geben, aber nicht für die Assembly-Tabelle, dann wird das komplette Label im Assembly-Tabellen-Modus unsichtbar.

In PARTdataManager öffnet sich beim Klick auf das Beschriftungsfeld ein Listenfeld zur Bestimmung des gewünschten Tabellenwertes.

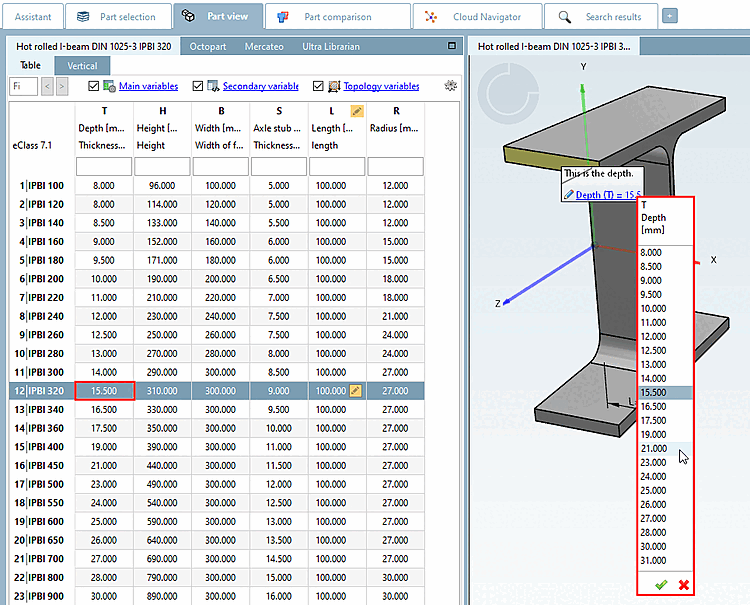

3D Ansicht in PARTdataManager
