Catturare tutto [Zoom all]

Il display è montato al centro della finestra.

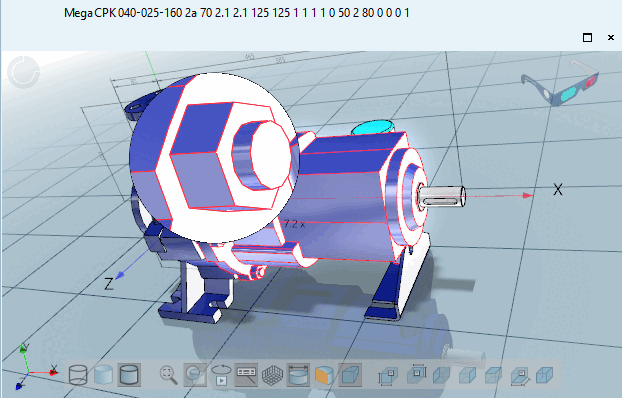

Lente d'ingrandimento [Magnifying glass]

La lente di ingrandimento consente di visualizzare i dettagli del componente.

Figura 7.410.  Lente d'ingrandimento [Magnifying glass] accesa

	Nota
	Per il controllo della lente di ingrandimento valgono le stesse regole della finestra 3D in generale. Ad esempio, è possibile spostare la lente di ingrandimento sul componente tenendo premuti i pulsanti destro e sinistro del mouse. È possibile utilizzare la rotella del mouse per eseguire lo zoom all'interno della lente di ingrandimento.

Animazione [Animation]

L'animazione (componente rotante) viene attivata o disattivata.

	Nota
	L'animazione può essere disattivata anche facendo clic su un punto qualsiasi accanto alla barra degli strumenti.

Mostra testi e classi [Show texts and classes]

È possibile utilizzare il comando Mostra testi e classi [Show texts and classes] per mostrarli e nasconderli nella vista 3D [3D view].

Ulteriori informazioni sulla creazione di testi e classi si trovano nella sezione Sezione 5.12.9, “Classificare i punti di attacco ”.

Fiere di settore [Measure]

Sezione 7.7.3.1, “ Misurazione di parti 3D ”Vedere .

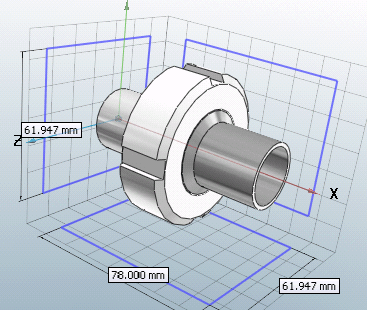

Visualizzazione della griglia di misurazione [Show measuring grid]

Se si attiva la voce di menu Griglia di misurazione [Measuring grid] nel menu contestuale della finestra 3D, vengono visualizzate le dimensioni massime.

Figura 7.411.

Visualizzazione [Show Dimensionings] delle quote

Vedere Sezione 3.1.7.6.5, “ Mostra le dimensioni ” in Manuale d'uso PARTsolutions

Definire il piano di taglio [Define section cut...]...

Vedere Sezione 3.1.7.6.7, “ Definire il piano di taglio... ” in Manuale d'uso PARTsolutions

Proiezione prospettica [Perspective projection], vista anteriore (Z) [Front view (Z)], vista posteriore (-Z) [Rear view (-Z)], vista sinistra (-X) [Left view (-X)], vista destra (X) [Right view (X)], vista superiore (Y) [Top view (Y)], vista inferiore (-Y) [Bottom view (-Y)], vista isometrica [Isometric view]

Se per una visualizzazione dimensioni sono state create dal produttore e Mostra dimensioni [Show Dimensionings] è attivato, un'icona con Le linee di quota visualizzate. Vedi sotto Sezione 3.1.7.6.5, “ Mostra le dimensioni ” in Manuale d'uso PARTsolutions

Rosso/ciano [Red/cyan]

Visualizzazione del componente in anteprima 3D plastico. L'effetto tridimensionale si verifica solo se si utilizzano occhiali rosso-ciano!

La parte selezionata viene allineata per migliorare l'effetto tridimensionale. Lo sfondo viene automaticamente oscurato. L'opzione dell'effetto rosso/ciano può essere utilizzata indipendentemente dalla modalità di visualizzazione (Linee [Lines], Bordi nascosti [Hidden lines], Sfumato [Shaded], ecc.).
