7.9.3.14.1.1.  Filetage extérieur sur l'exemple de la goupille
7.9.3.14.1.1.1. Filetage de régulation
7.9.3.14.1.1.2. Différents pas de vis et calculs automatiques dérivés pour, par exemple, la description de la ligne et le diamètre du noyau
7.9.3.14.1.1.1. Filetage de régulation

Vous pouvez utiliser l’exemple suivant pour décrire le Comprendre l’utilisation de la fonctionnalité de fil. [99]

Un simple stylo sert d'exemple :

  1. Créez les variables suivantes :

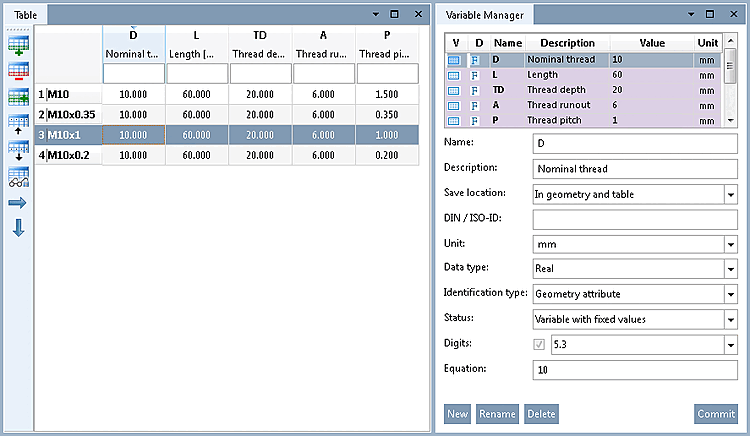

    PARTdesigner : Variables dans le tableau et gestionnaire de variables

    PARTdesigner : Variables dans le tableau et gestionnaire de variables

    [Important]Important

    Le pour le diamètre nominal du filetage, pas de filetage [Thread pitch] et Variante (si disponible) doit être indiqué dans le tableau des fils sous $CADENAS_DATA\datasetup\threads Soyez également exactement comme disponible !

    En sélectionnant "Type de filetage [Thread type]" DIN 13, il ne serait pas possible d'obtenir un composant avec un diamètre nominal de 13 !

    En sélectionnant "Type de filetage [Thread type]" DIN 13, il ne serait pas possible d'obtenir un composant avec un diamètre nominal de 13 !

    • 'L' pour la longueur de la tige

    • 'TD' pour la profondeur du filetage [Thread depths]

    • 'D' pour lediamètre nominal du filetage [Nominal thread]

    • 'A' pour la sortie filetée [Thread runout]

    • 'P' pour le pas de vis [Thread pitch]

  2. Tracez un rectangle avec les variables D et L.

    [Remarque]Remarque

    La broche et le filetage sont créés dans le même croquis !

  3. Déterminez l' axe de rotation [Rotation axis].

    [Remarque]Remarque

    Les boutons Filetage cylindrique sur longueur [Cylindrical thread by length] et Filetage conique sur longueur [Conical thread by lengths] ne sont actifs que lorsqu'un axe de rotation [Rotation axis] a été défini !

  4. Cliquez sur le bouton Filetage cylindrique sur longueur [Cylindrical thread by length].

  5. Suivez les instructions en bas de page:

    Cliquez sur les entités et les zones d'esquisse correspondantes.

    1. Sélectionner le bord extérieur. [select outer edge...]..

    2. Sélectionner le début du filetage. [select thread start...]..

    3. Déterminer la profondeur du filetage. [Determine depth of thread...]..

    4. Déterminer la fin de la [Determine thread end...]...

    5. Déterminer le côté matériel. [select material side...]..

    Définir le filetage

    Définir le filetage

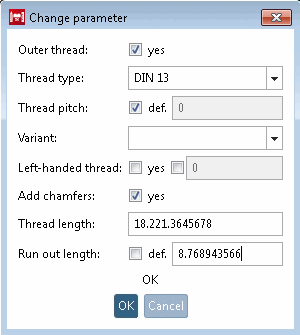

  6. La fenêtre de dialogue Modifier les paramètres [Change parameter] s'ouvre.

    Valeurs par défaut

    Valeurs par défaut

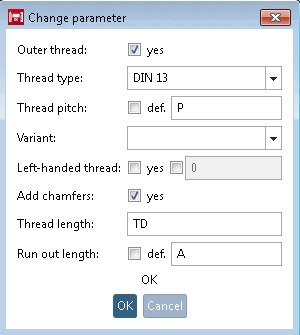

    Valeurs ajustées

    Valeurs ajustées

  7. Adaptez vos saisies dans la boîte de dialogue Modifier les paramètres [Change parameter]. Définissez les variables créées.

    • Filetage mâle [Outer thread]:

      Est déjà défini selon vos indications

    • Type de filetage [Thread type] :

      Ajustez la valeur comme vous le souhaitez en utilisant la sélection de liste.

    • Pas de vis [Thread pitch] :

      Par défaut, la case "def. [def.]" est cochée. Un filet de régulationest créé conformément à la norme définie.

      Si vous souhaitez créer un filetage fin avec des pas de vis définis, désactivez la case à cocher et indiquez le nom de la variable pour le pas de vis ('P').

      [Remarque]Remarque

      Pour un filetage fin, la variable'P' doit être créée dans le tableau pour le pas de filetage!

      Voir également à ce sujet la rubrique Section 7.9.3.14.1.1.2, « Différents pas de vis et calculs automatiques dérivés pour, par exemple, la description de la ligne et le diamètre du noyau  ».

    • variante [Variant]:

      Utilisé pour certains filetages et permet une spécification supplémentaire.

      [Remarque]Remarque

      Si l’option dans le thread, la valeur doit être définie devenir. [a]

      [a] Le cas échéant, Une sélection doit être présente dans la zone de liste. Ils peut également obtenir la valeur de la table de threads sous $CADENAS_DATA\datasetup\threads et saisissez-le manuellement.

    • Filetage à gauche [Left-handed thread] :

      Si vous activez la deuxième case à cocher, vous pouvez également demander si le filetage est à gauche ou à droite via le tableau. Dans ce cas, inscrivez le nom de la variable correspondante dans le champ de saisie.

    • Ajouter des chanfreins [Add chamfers] :

      Chanfrein

      Chanfrein

    • Longueur du filetage [Thread length] :

      Variable 'TD

      Longueur du filetage

      Longueur du filetage

    • Longueur de sortie [Run out length] :

      Variable 'A

      Longueur de sortie

      Longueur de sortie

  8. Confirmez en cliquant sur OK.

    -> Le filetage est automatiquement marqué comme élément cosmétique (lignes bleues).

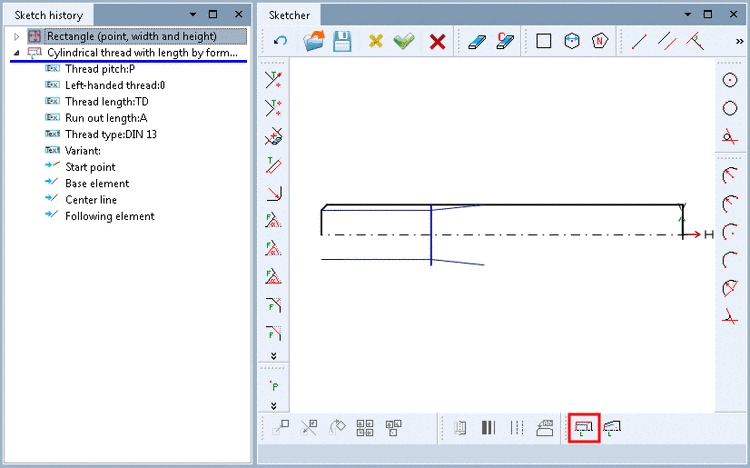

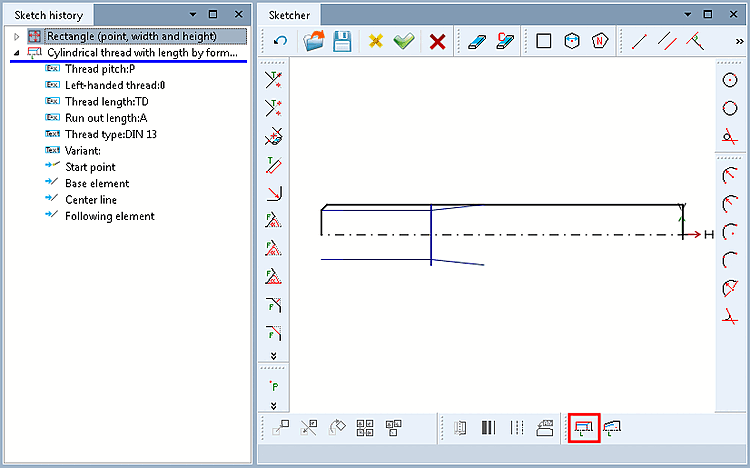

    Sketch avec filetage

    Sketch avec filetage

  9. Fermez l’esquisse en cliquant sur .

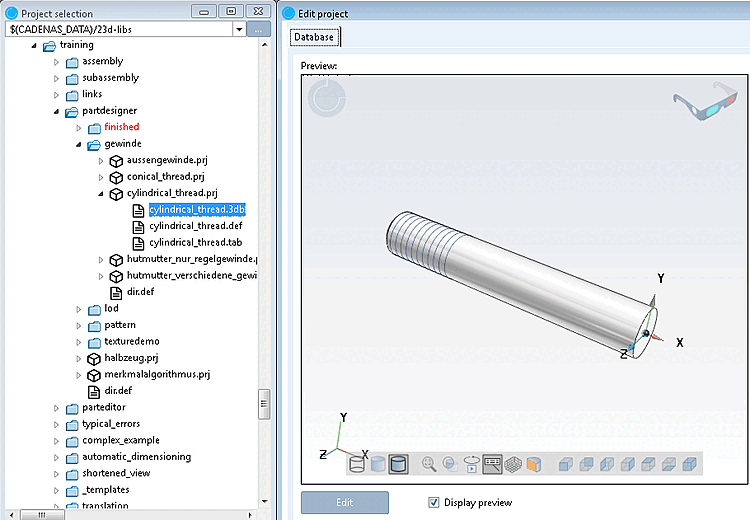

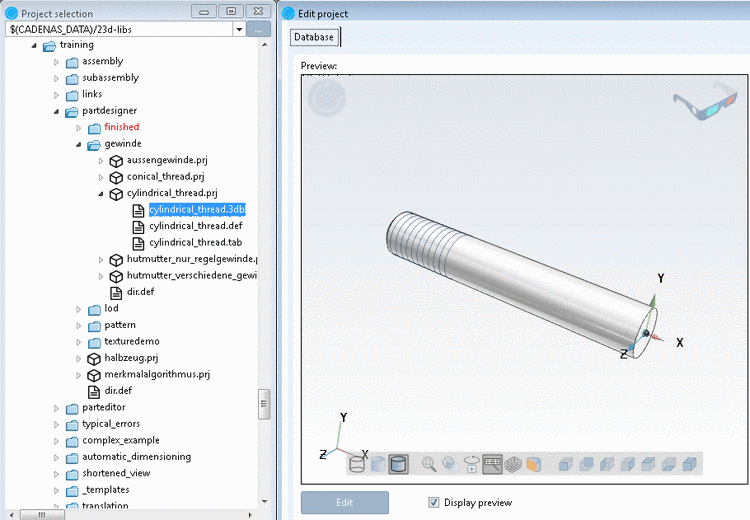

    -> Dans PARTproject, vous voyez la pièce après avoir sélectionné le fichier 3db dans l'aperçu.

    Les illustrations suivantes montrent la goupille avec différents pas de viset la dérivation 2D dans PARTdataManager.

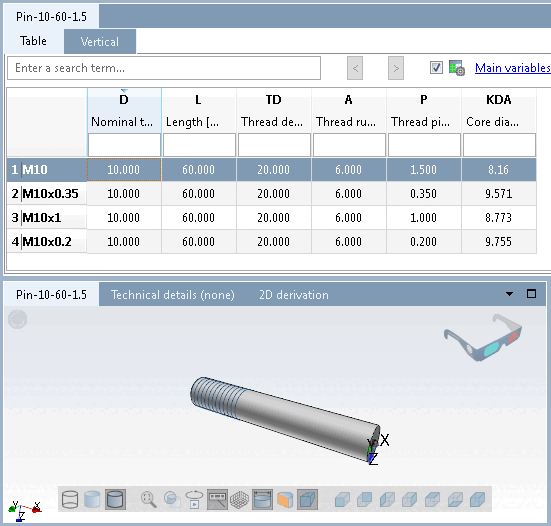

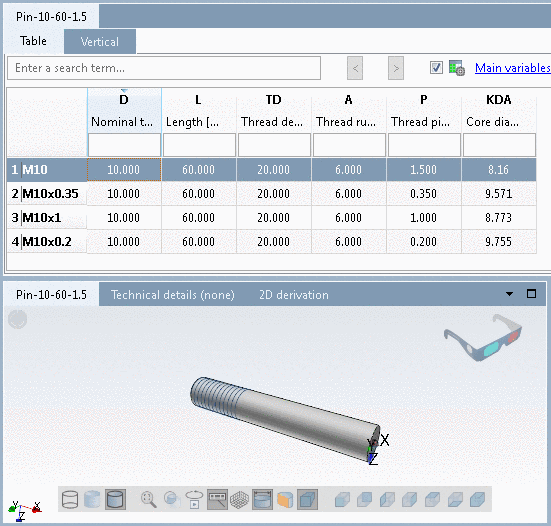

    PARTdataManager - Pas de vis 1.5

    PARTdataManager - Pas de vis 1.5

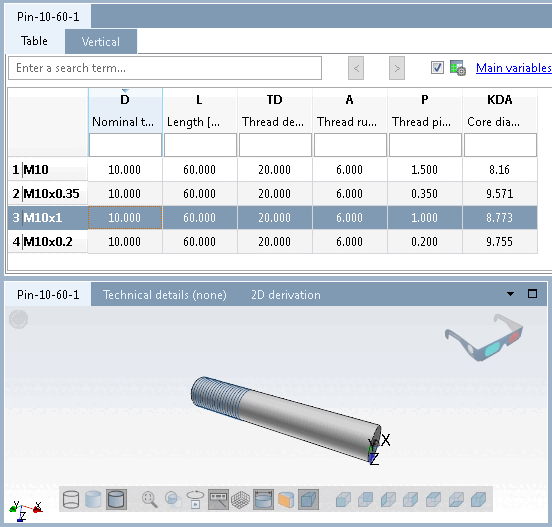

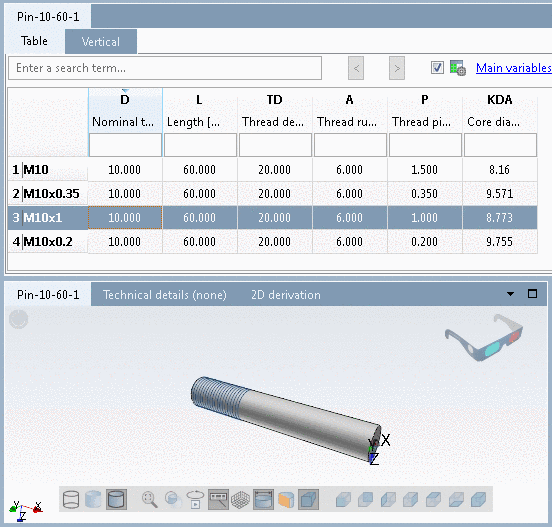

    PARTdataManager - Pas de vis 1.0

    PARTdataManager - Pas de vis 1.0

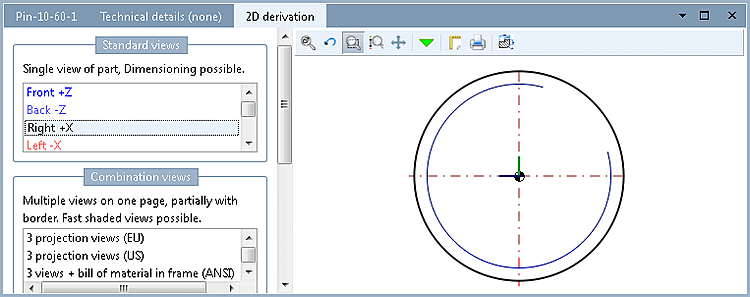

    PARTdataManager - Filetage en dérivation 2D - Droite

    PARTdataManager - Filetage en dérivation 2D - Droite

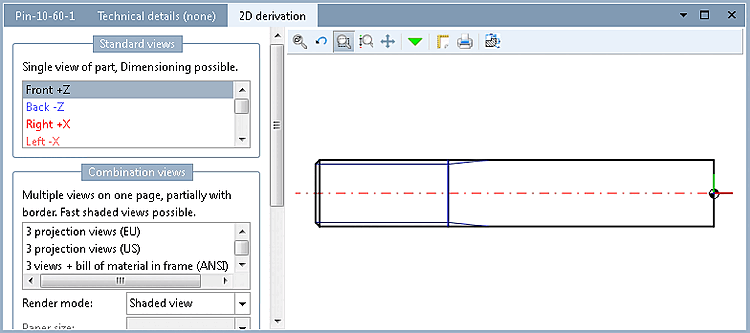

    PARTdataManager - Filetage en dérivation 2D - Avant

    PARTdataManager - Filetage en dérivation 2D - Avant

7.9.3.14.1.1.2. Différents pas de vis et calculs automatiques dérivés pour, par exemple, la description de la ligne et le diamètre du noyau

Les expressions GETTHREADTEXT et GETTHREADVALUE permettent de générer différentes sorties en les adaptant. GETTHREADTEXT renvoie du texte, GETTHREADVALUE un nombre (double). La fonctionnalité est équivalente.

Forme générale :

Paramètre 1Paramètre 2Paramètre 3Paramètre 4Paramètre 5
Diamètre nominal du filetage [Nominal thread diameter]: dans le cas de la norme DIN 158, il s'agit de la variable 'ND'. Désignation de la norme [Standard name]: spécification du tableau de filetages souhaité (par ex. DIN 158)

Variante [Variant]: optionnel pour déterminer la ligne correcte s'il existe des variantes (par ex. pour DIN 158). La plupart du temps, il n'y en a pas ; la valeur reste alors vide entre apostrophes.

le pas de vis [Thread pitch]: Dans le cas de la norme DIN 158, il s'agit de la variable 'PITCH'.

La valeur de retour est la valeur filtrée de la variable indiquée ici.

Les quatre premiers paramètres spécifient la ligne, le cinquième paramètre spécifie la variable de table dont la valeur doit être retournée.

exemple :

VARIABLE  =  GETTHREADTEXT(D,'DIN 13','',P,'NAME')

[Remarque]Remarque

Pour GETTHREADTEXT, le type de données de VARIABLE doit être du texte.

Pour GETTHREADVALUE, le type de données de VARIABLE doit être un nombre.

Rückgabewert

NAME  =  GETTHREADTEXT(D,'DIN 13','',P,'NAME') // ergibt z.B. M10x1
TYPE  =  GETTHREADTEXT(D,'DIN 13','',P,'TYPE') // ergibt z.B. M
KDI   =  GETTHREADTEXT(D,'DIN 13','',P,'KDI')  // Kerndurchmesser Innengewinde
KDA   =  GETTHREADTEXT(D,'DIN 13','',P,'KDA')  // Kerndurchmesser Aussengewinde
SIZE  =  GETTHREADTEXT(D,'DIN 13','',P,'SIZE') // ergibt z.B. 10x1

[Remarque]Remarque

N'importe quelle variable de table peut être utilisée pour le dernier paramètre. Celles mentionnées ci-dessus (NOM, TYPE, KDI, KDA, SIZE) sont en général toujours présentes.

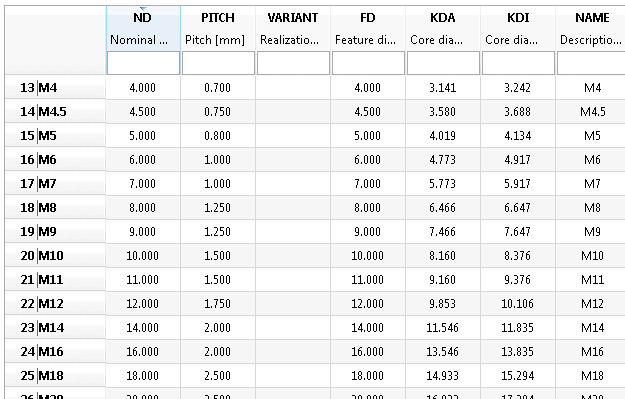

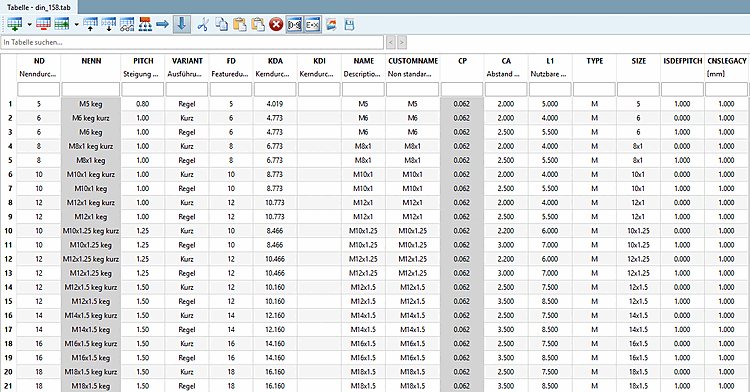

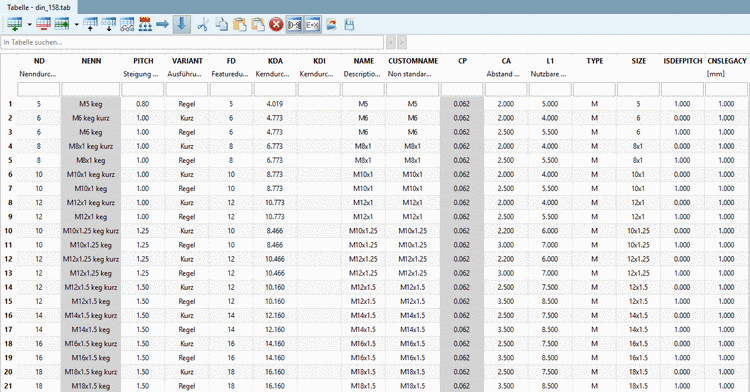

Exemple : tableau des filetages de DIN 158

Exemple : tableau des filetages de DIN 158

Exemple 1:

  1. Définissez une variable pour la description de la ligne (ici, dans l'exemple, "GEW").

  2. Créez un algorithme de caractéristique [Attribute algorithm] pour cette variable.

    GEW=GETTHREADTEXT(D,'DIN 13','',P,'NAME')

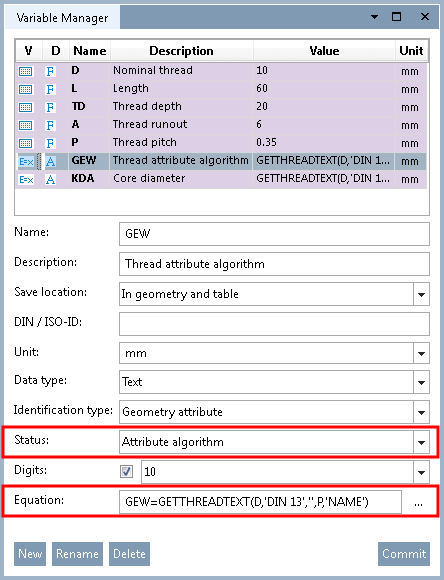

    Filetage - Algorithme de caractéristiques

    Filetage - Algorithme de caractéristiques

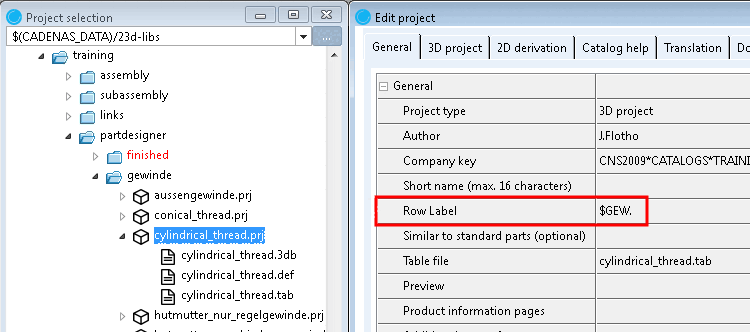

  3. Saisissez la variable'GEW' sous PARTproject -> Général [General] -> Description de la ligne [Row label].

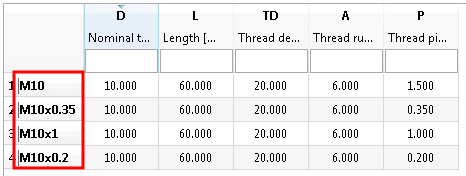

résultat :

-> Le contenu du champ NOM de la table "DIN 13" est retourné sous forme de texte à la variable GEW.

Exemple 2:

Calculer automatiquement le diamètre du noyau [Core diameter] du filetage extérieur [Outer thread] et l'afficher dans PARTdataManager

KDA = GETTHREADTEXT(D,'DIN 13','',P,'KDA')

  1. Créez l'algorithme de caractéristique comme ci-dessus.

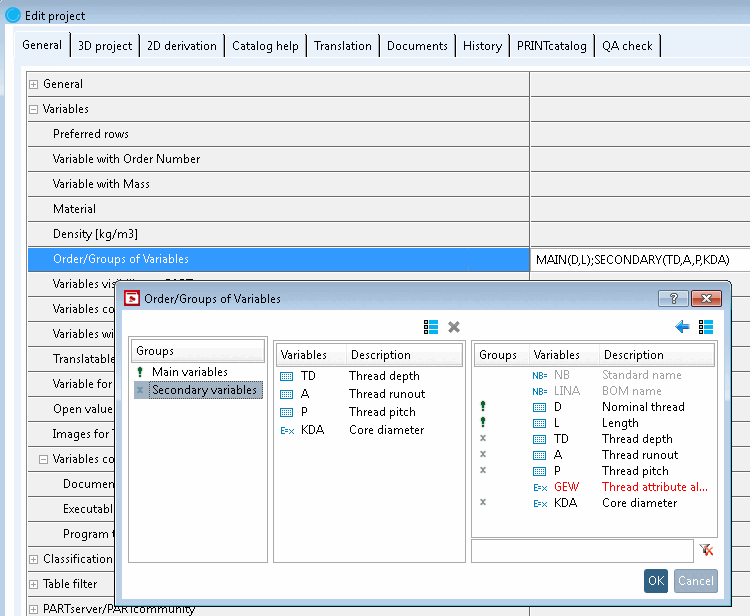

  2. Rendez la variable KDA visible dans PARTproject -> Editer le projet [Edit project] -> Général [General] -> Variables -> Ordre/groupes des variables [Order/Groups of Variables].

    -> Le diamètre du noyau est maintenant affiché dans le PARTdataManager.

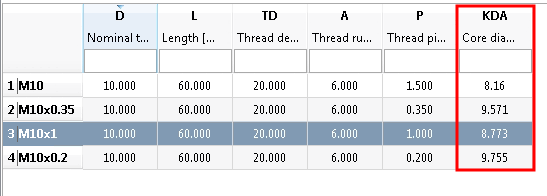

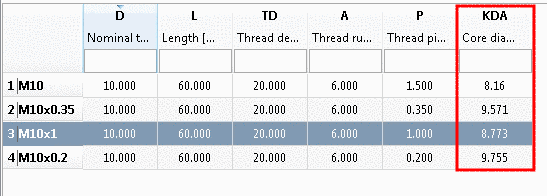

    Description des lignes [Row label] / diamètre du noyau [Core diameter]

    Description des lignes [Row label] / diamètre du noyau [Core diameter]

Exemple 3:

GET=GETTHREADTEXT(ND,'DIN 158',VARIANT,PITCH,'NOM')

Comparer avec Fig. „Exemple : tableau des filetages de DIN 158“.

Exemple 4:

X=GETTHREADVALUE(ND,'DIN 158','Court',PITCH,'L1')

-> La valeur pour ND est récupérée et placée comme filtre pour le diamètre nominal dans le tableau "DIN 158".

-> La valeur pour PITCH est récupérée et placée comme filtre pour le pas de filetage dans le tableau "DIN 158".

-> Le filtre "Variante = 'Court'" est placé dans le tableau "DIN 158".

-> Le contenu du champ L1 du tableau "DIN 158" est renvoyé sous forme de nombre.



[99] L’exemple peut être trouvé avec installed Catalogue de formations chez $CADENAS/Training/PARTdesigner/Threads/cylindrical_thread.prj.
