2.5.8.2.7. Propriétés physiques de PARTsolutions

Si les propriétés physiques sont définies dans la classification CNS du côté de PARTsolutions, elles seront également transmises au système de CAO lors de l'exportation.

Dans PARTdataManager, les attributs de la classification CNS sont affichés dans l'arbre d'index, dans le menu contextuel d'un composant sous le point de menu Informations sur les composants [Part information].

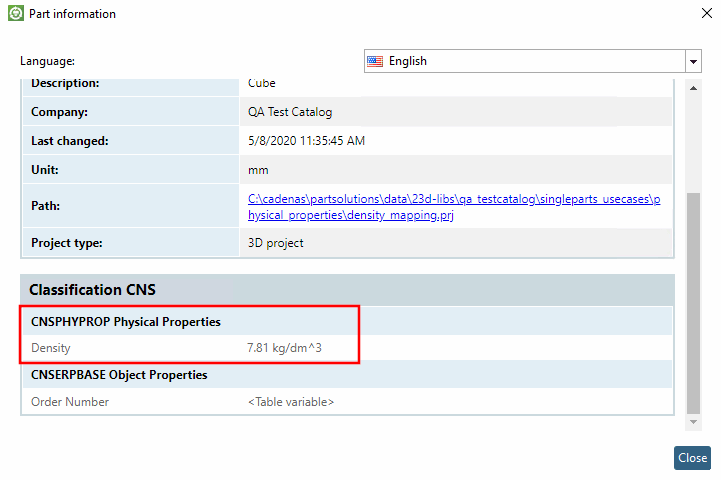

Informations sur les pièces [Part information]

Informations sur les pièces [Part information]

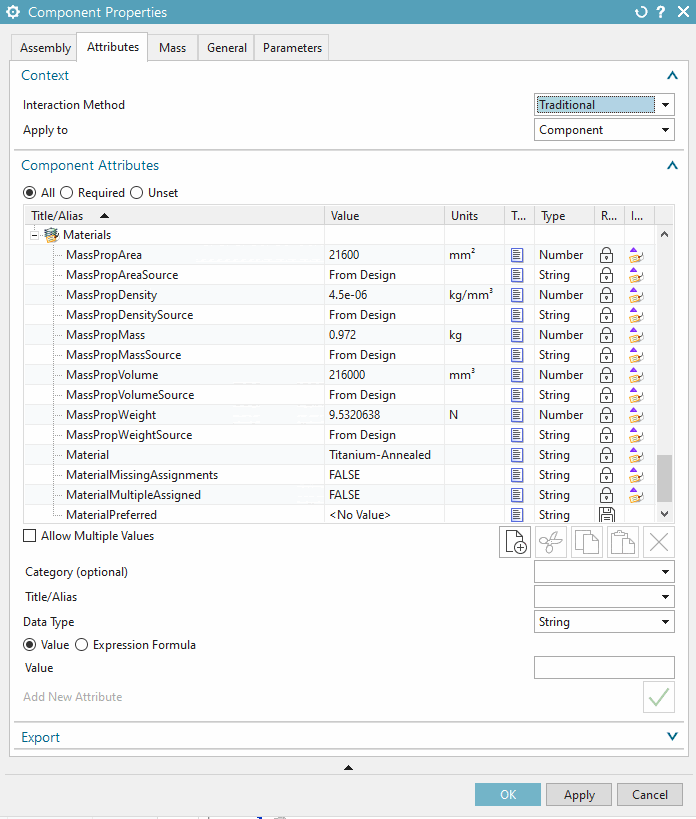

Dans NX, les propriétés des matériaux sont disponibles au niveau de la pièce sous Propriétés -> onglet Attributs,

Exemple d'illustration tiré de NX 1899

Exemple d'illustration tiré de NX 1899

L'affichage des propriétés de masse dépend de la version de NX utilisée.

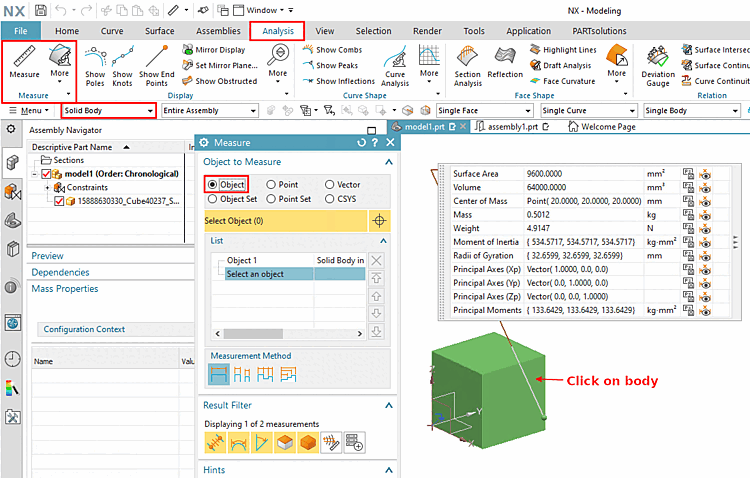

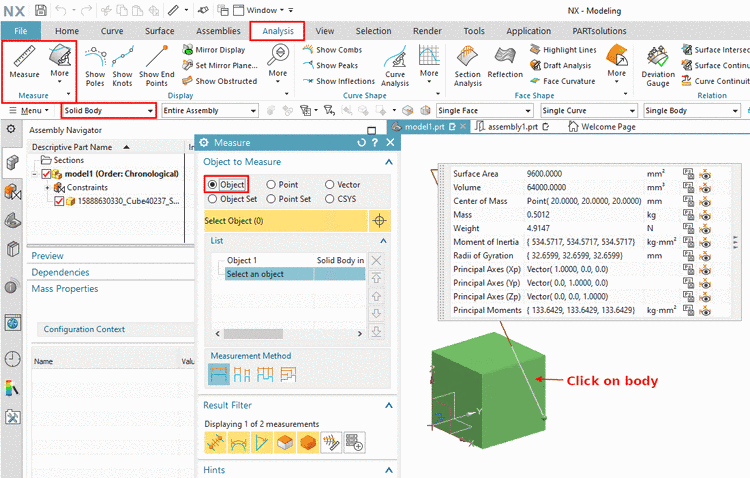

Exemple à partir de NX 1899 : Analysis > Measure > Selection Filter "Solid Body" > Measure dialog (Object) > click on body

Exemple à partir de NX 1899 : Analysis > Measure > Selection Filter "Solid Body" > Measure dialog (Object) > click on body

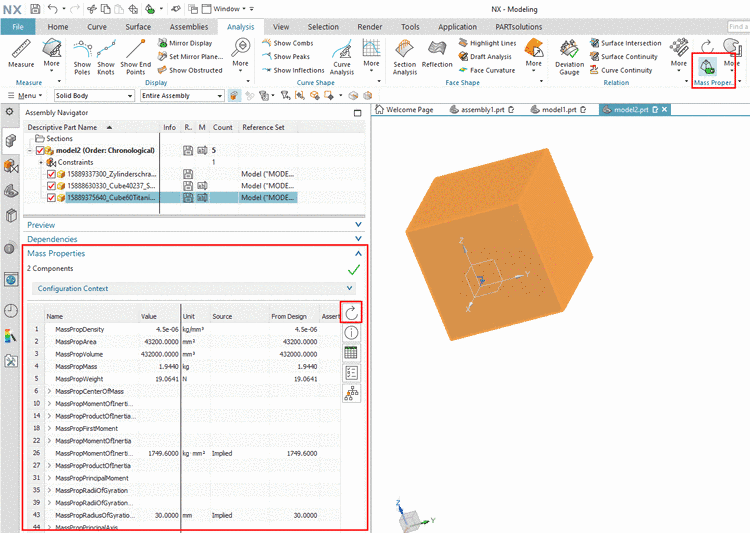

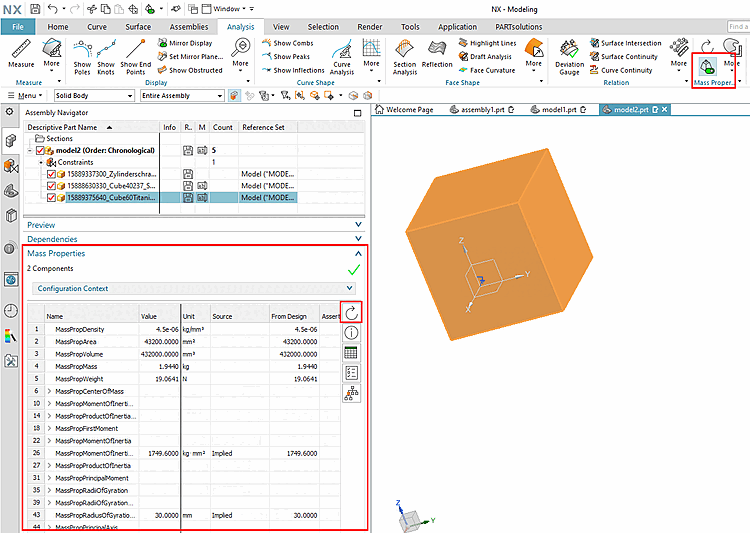

Exemple à partir de NX 1899 : Analysis->Show Mass Properties->Développer les propriétés de masse sur l'onglet Assembly Navigator -> Mise à jour

Exemple à partir de NX 1899 : Analysis->Show Mass Properties->Développer les propriétés de masse sur l'onglet Assembly Navigator -> Mise à jour

Les points suivants montrent comment NX se comporte dans différents scénarios :

  • Volume

    Comme la propriété de volume n'est pas modifiable dans NX, le volume transmis depuis PARTsolutions (CNSVOLUMEEXACT) est ignoré. Au lieu de cela, le volume réel du modèle est toujours utilisé pour tous les calculs.

  • D'où vient la valeur de la densité ? (Priorité classée de haut en bas)

    1. Calculé à partir du volume (CNSVOLUMEEXACT) et de la masse (CNSMASSEXACT)

    2. Récupéré de l'article (donc indirectement du CNSMAT)

    3. Importé directement depuis CNSDENSITY

    4. Valeur par défaut CAO (fer)

  • D'où vient la valeur de la masse ? (priorité ordonnée de haut en bas)

    1. Si la masse (CNSMASSEXACT) est fournie, elle est toujours représentée avec la plus haute priorité.

      La densité du modèle est dérivée de la masse. CNSDENSITY et les informations sur la densité obtenues à partir de CNSMAT sont ignorées.

    2. Lors de la livraison du matériel (CNSMAT), il est indiqué, à condition qu’il y ait une entrée dans le Classez pyhs_material.dat le Installation NX.

    3. Si ni CNSMASSEXACT ni CNSMAT ne sont transmis depuis PARTsolutions, la densité est prise dans CNSDENSITY. La masse est alors calculée à partir de cette valeur.

    4. Si aucun paramètre n'est transmis depuis PARTsolutions, une valeur par défaut de 7830.64 kg/m³ est attribuée à la densité par NX.

Options de réglage des propriétés physiques

Pour le traitement de propriétés physiques des solides lors de l’exportation sont reflétées dans la Le fichier de configuration ifugnx.cfg ce qui suit Options de réglage disponibles :

[Categories]
PhysicalPropertiesMode=0/1/2/3

  • 0 : Les propriétés physiques ne sont pas du tout mappées. Elles sont soit obtenues à partir du matériau (si elles existent), soit calculées à partir de valeurs standard NX fournies par le client.

  • 1 : Mode d'attribution des propriétés physiques

    Caractéristiques disponibles :

    • CNSMASSEXACT (masse)

    • CNSDENSITY (densité)

    • CNSVOLUMEEXACT (volume)

    • CNSCOG (point fort)

    Les propriétés physiques sont mappées sur des champs NX spécifiques, ce qui permet d'afficher les informations dans différentes fenêtres, comme par exemple dans la boîte de dialogue "Weight properties" de la pièce affichée. De la même manière, la masse, la densité, le volume et le centre de gravité peuvent également être mappés sur des assemblages.

    [Remarque]Remarque

    Les propriétés physiques ne sont attribuées que si a) soit la masse, soit b) la densité ET le volume sont indiqués. Si seule la densité ou le volume sont indiqués, l'attribution échoue.

    Si les attributions échouent, un message d'erreur correspondant est affiché. Voir ci-dessous.

  • 2 : Définir des propriétés physiques "réelles

    Caractéristiques disponibles :

    • CNSMASSEXACT

    • CNSDENSITY

    Les propriétés physiques sont définies au niveau du modèle (directement mappées sur les champs de propriétés physiques correspondants de NX). Cette méthode ne fonctionne qu'avec des pièces. Seules la densité et la masse peuvent être attribuées de cette manière.

  • 3 : Les options 1 et 2 sont toutes deux activées.

Valeur par défaut : 1

Messages d'erreur possibles

Si PhysicalPropertiesMode=1 ou 3, le message d'erreur suivant est émis en cas de paramètres clés manquants :

Die Zuweisung pyhsikalischer Eigenschaften ist aufgrund fehlender Schlüsselparameter
 fehlgeschlagen.

Entweder die Masse oder sowohl Volumen als auch Dichte müssen für eine erfolgreiche
 Zuweisung gegeben sein.

Wenn nur die Dichte verfügbar ist, wählen Sie bitte einen anderen Zuweisungsmodus für die
 physikalischen Eigenschaften (setzen Sie in der Konfigurationsdatei
 ifugnx.cfg "PhysicalPropertiesMode" auf 2).

[Remarque]Remarque

Avec "PhysicalPropertiesMode=3", l'avertissement a une importance "Moderate" et n'est affiché que si la clé DisplayCreationWarningLevel a des valeurs de 50 ou plus. Avec "PhysicalPropertiesMode=1" (densité non définie du tout), l'avertissement a l'importance "Major" et est affiché par défaut.
