2.5.8.2.7. Proprietà fisiche da PARTsolutions

Se le proprietà fisiche sono impostate nella classificazione CNS sul lato PARTsolutions, queste vengono trasferite anche al sistema CAD durante l'esportazione.

In PARTdataManager, gli attributi della classificazione CNS sono visualizzati nell'albero degli indici nel menu contestuale di una parte, alla voce di menu Informazioni sulla parte [Part information].

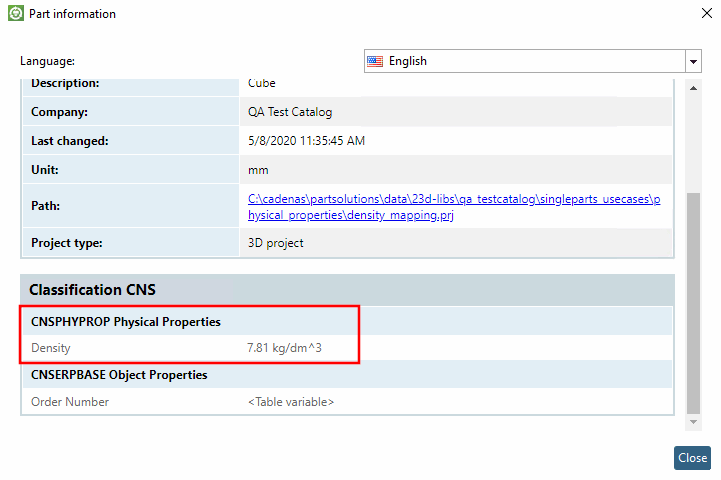

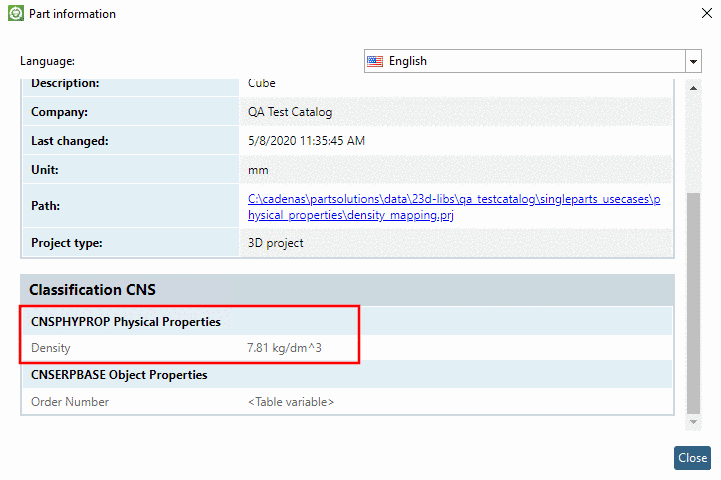

Informazioni sulle parti [Part information]

Figura 2.61.  Informazioni sulle parti [Part information]

In NX, le proprietà del materiale sono disponibili a livello di parte nella scheda Proprietà -> Attributi,

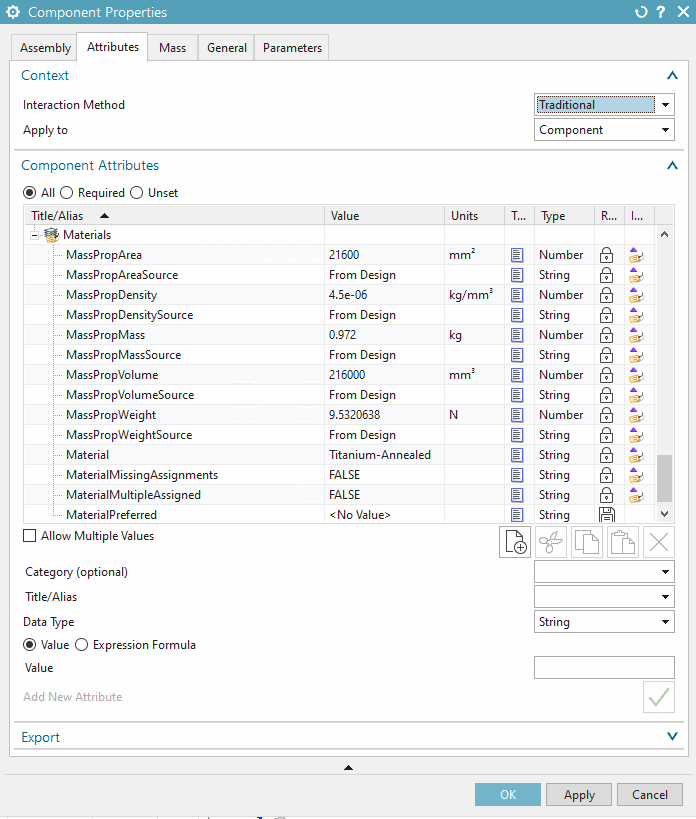

Illustrazione esemplificativa da NX 1899

Figura 2.62. Illustrazione esemplificativa da NX 1899

La visualizzazione delle proprietà di massa dipende dalla rispettiva versione di NX.

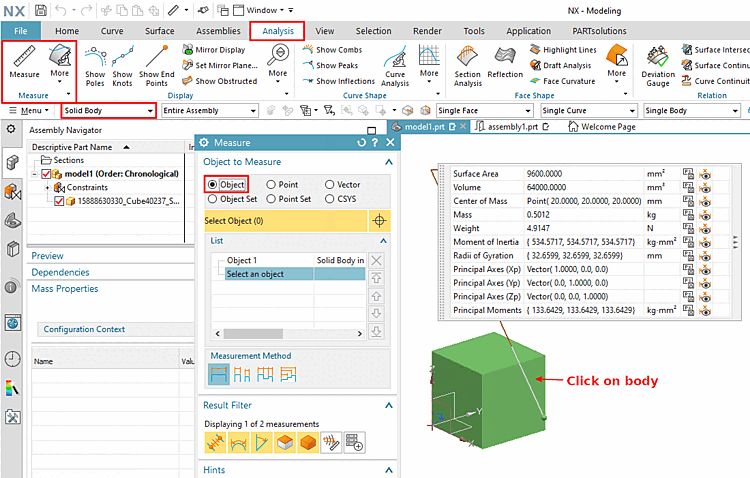

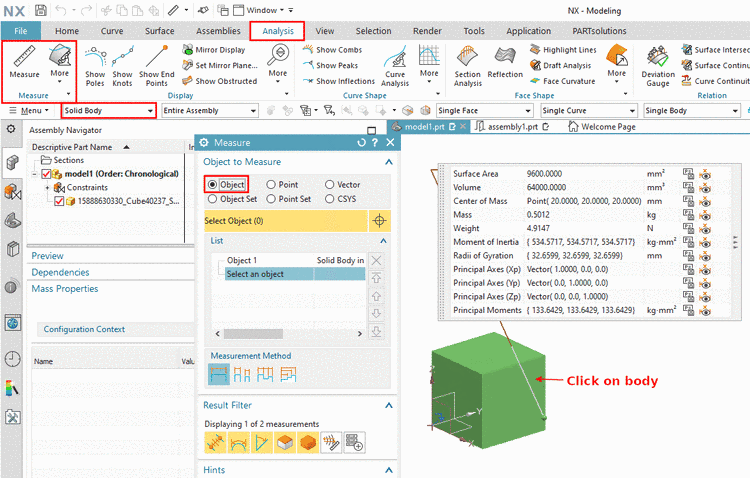

Esempio da NX 1899: Analisi > Misura > Filtro di selezione "Corpo solido" > dialogo Misura (Oggetto) > clic sul corpo

Figura 2.63. Esempio da NX 1899: Analisi > Misura > Filtro di selezione "Corpo solido" > dialogo Misura (Oggetto) > clic sul corpo

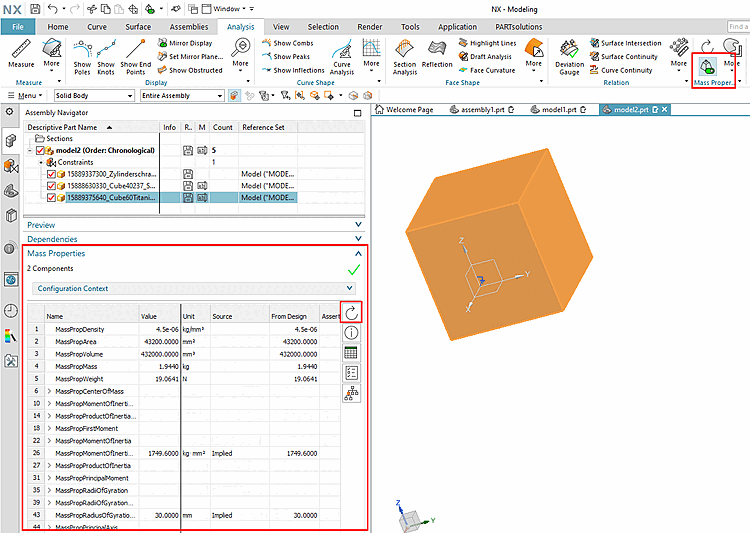

Esempio da NX 1899: Analisi->Mostra proprietà di massa->Apri le proprietà di massa nella scheda Navigatore assieme -> Aggiorna

Figura 2.64. Esempio da NX 1899: Analisi->Mostra proprietà di massa->Apri le proprietà di massa nella scheda Navigatore assieme -> Aggiorna

I punti seguenti mostrano il comportamento di NX in diversi scenari:

  • Volume

    Poiché la proprietà del volume non può essere modificata in NX, il volume trasferito da PARTsolutions (CNSVOLUMEEXACT) viene ignorato. Per tutti i calcoli viene invece sempre utilizzato il volume effettivo del modello.

  • Da dove proviene il valore della densità? (priorità ordinata dall'alto verso il basso)

    1. Calcolato dal volume (CNSVOLUMEEXACT) e dalla massa (CNSMASSEXACT).

    2. Recuperato dal materiale (quindi indirettamente dal CNSMAT)

    3. Importato direttamente da CNSDENSITY

    4. Valore predefinito CAD (ferro)

  • Da dove proviene il valore della massa? (Priorità ordinata dall'alto verso il basso)

    1. Se viene fornita la massa (CNSMASSEXACT), questa viene sempre visualizzata con la massima priorità.

      La densità del modello è derivata dalla massa. CNSDENSITY e le informazioni sulla densità acquisite da CNSMAT vengono ignorate.

    2. Al momento della consegna del materiale (CNSMAT), viene visualizzato, a condizione che vi sia una voce nel File pyhs_material.dat il NX.

    3. Se né CNSMASSEXACT né CNSMAT vengono trasferiti da PARTsolutions, la densità viene ricavata da CNSDENSITY. La massa viene quindi calcolata da questo valore.

    4. Se non vengono trasferiti parametri da PARTsolutions, NX assegna alla densità un valore predefinito di 7830,64 kg/m³.

Impostazione delle opzioni per le proprietà fisiche

Per il trattamento di proprietà fisiche dei solidi durante l'esportazione si riflettono nella Il file di configurazione ifugnx.cfg il seguente Opzioni di impostazione disponibili:

[Categories]
PhysicalPropertiesMode=0/1/2/3

  • 0: Le proprietà fisiche non sono mappate affatto. Sono ottenute dal materiale (se disponibile) o calcolate dai valori predefiniti di NX del cliente.

  • 1: modalità di assegnazione delle proprietà fisiche

    Proprietà disponibili:

    • CNSMASSEXACT (massa)

    • CNSDENSITÀ (densità)

    • CNSVOLUMEEXACT (volume)

    • CNSCOG (focus)

    Le proprietà fisiche sono mappate in campi speciali di NX, che consentono di visualizzare le informazioni in finestre diverse, ad esempio nella finestra di dialogo "Proprietà del peso" della parte visualizzata. Anche la massa, la densità, il volume e il centro di gravità possono essere mappati agli assiemi nello stesso modo.

    [Nota]Nota

    Le proprietà fisiche vengono assegnate solo se a) la massa o b) la densità E il volume sono specificati. Se vengono specificati solo la densità o il volume, l'assegnazione fallisce.

    Se l'assegnazione non riesce, viene visualizzato un messaggio di errore. Vedere sotto.

  • 2: Impostazione delle proprietà fisiche "reali

    Proprietà disponibili:

    • CNSMASSEXACT

    • CNSDENSITÀ

    Le proprietà fisiche vengono impostate a livello di modello (mappate direttamente ai rispettivi campi delle proprietà fisiche di NX). Questo metodo funziona solo con le parti. Solo la densità e la massa possono essere assegnate in questo modo.

  • 3: Le opzioni 1 e 2 sono entrambe attivate.

Valore predefinito: 1

Possibili messaggi di errore

Se PhysicalPropertiesMode=1 o 3, se mancano i parametri chiave viene emesso il seguente messaggio di errore:

Die Zuweisung pyhsikalischer Eigenschaften ist aufgrund fehlender Schlüsselparameter
 fehlgeschlagen.

Entweder die Masse oder sowohl Volumen als auch Dichte müssen für eine erfolgreiche
 Zuweisung gegeben sein.

Wenn nur die Dichte verfügbar ist, wählen Sie bitte einen anderen Zuweisungsmodus für die
 physikalischen Eigenschaften (setzen Sie in der Konfigurationsdatei
 ifugnx.cfg "PhysicalPropertiesMode" auf 2).

[Nota]Nota

Con "PhysicalPropertiesMode=3", l'avviso ha un'importanza "Moderata" e viene visualizzato solo se la chiave DisplayCreationWarningLevel ha un valore di 50 o superiore. Con "PhysicalPropertiesMode=1" (densità non impostata), l'avviso ha importanza "Maggiore" e viene visualizzato per impostazione predefinita.
