4.4.2.
Recherche de forme 3D
4.4.2.1.
Utiliser son propre modèle 3D (ou celui ouvert en 3D) |  |
| Précédent | Suivant |
- 4.4.2.1.1. Recherche géométrique (pièce unique)
- 4.4.2.1.2. Recherche géométrique (pièce unique dans un assemblage)
- 4.4.2.1.3. Recherche partielle
- 4.4.2.1.3.1. Procédure
- 4.4.2.1.3.2. Exemples
- 4.4.2.1.3.2.1. Recherche partielle: recherche d'une combinaison de surfaces planes et de leur relation
- 4.4.2.1.3.2.2. Recherche partielle: recherche d'une surface, y compris le contour intérieur, avec une forme complexe
- 4.4.2.1.3.2.3. Recherche partielle: reconnaissance des formes
- 4.4.2.1.3.2.4. Recherche partielle: ignorer la longueur du cylindre
- 4.4.2.1.3.2.5. Recherche partielle: trouver l'équivalent
- 4.4.2.1.3.2.6. Recherche partielle: recherche d'un texte 3D (caractères)

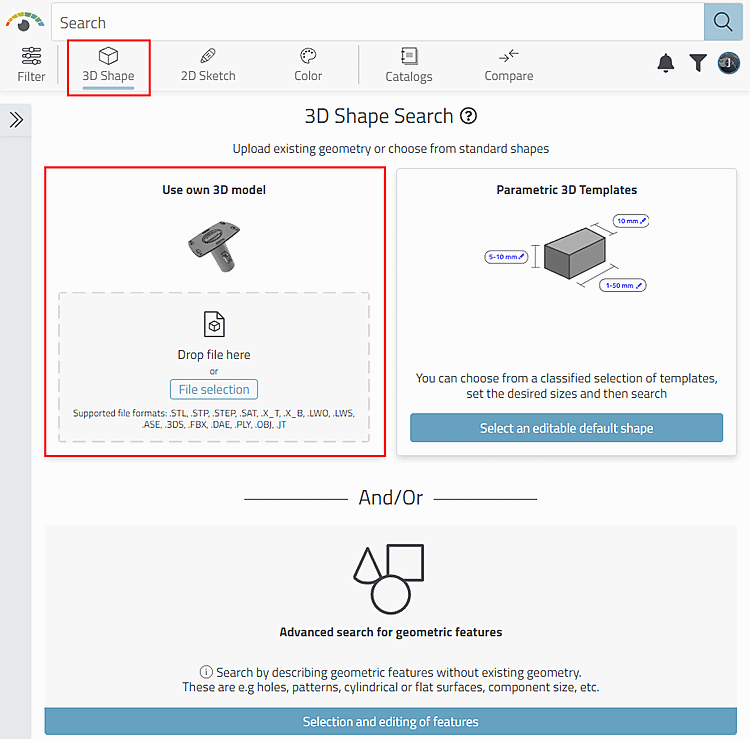

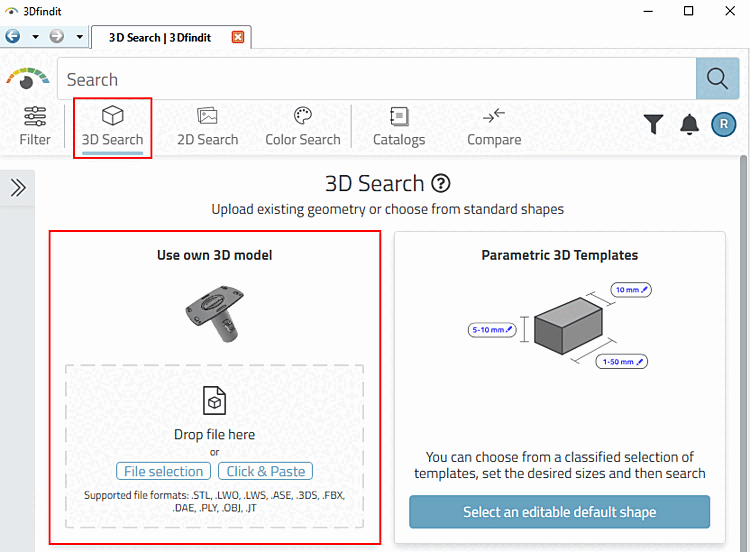

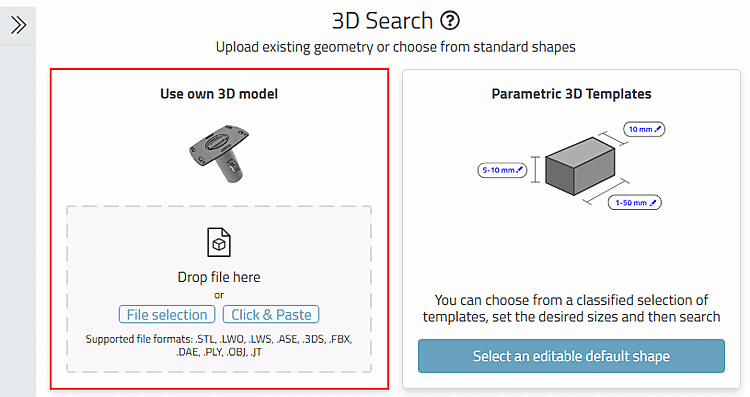

Pour les recherches géométriques, il est possible de télécharger son propre modèle 3D. Pour cela, il suffit de glisser-déposer la pièce souhaitée dans la zone indiquée ou de la télécharger via Explorer en cliquant sur le bouton "File selection".

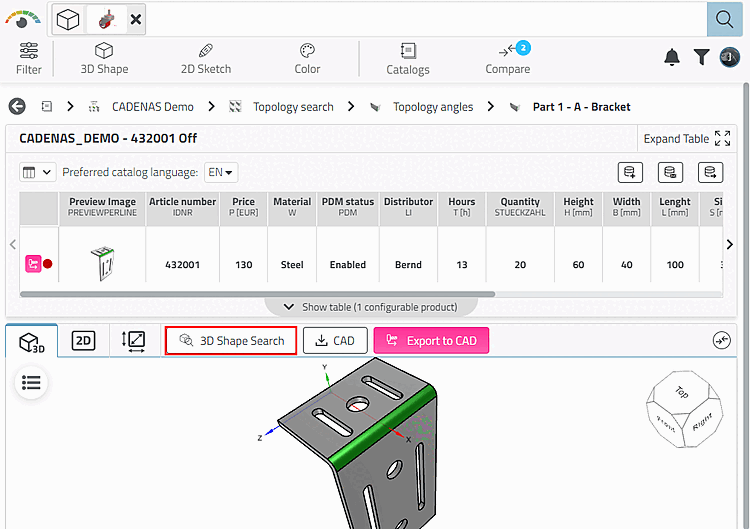

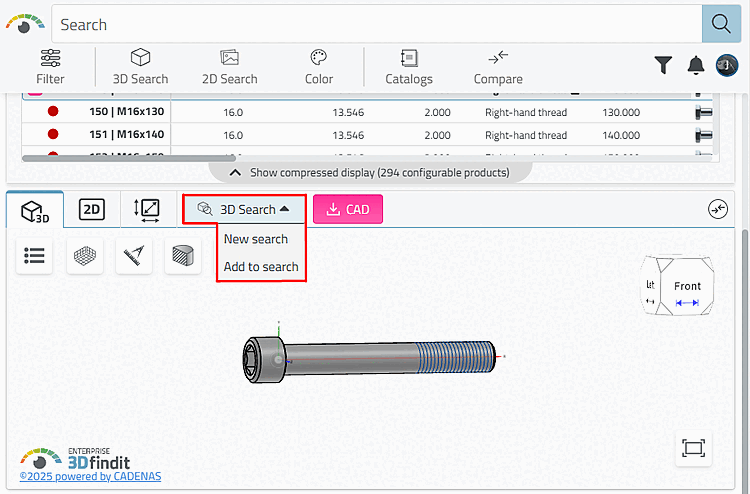

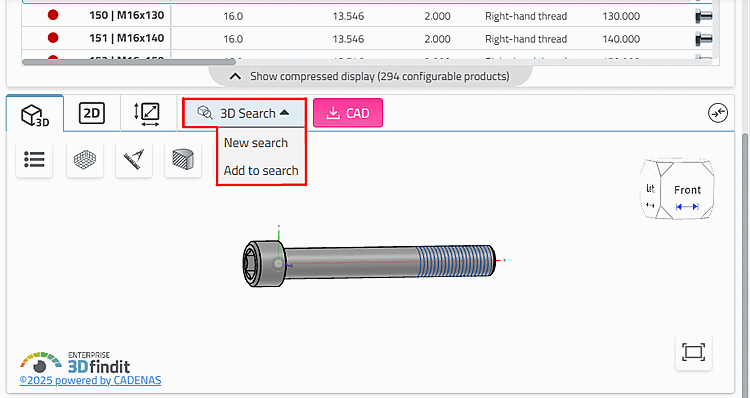

Il est également possible d'utiliser un modèle ouvert dans la vue 3D pour la recherche géométrique. Pour ce faire, cliquez sur le bouton au-dessus de la vue 3D.
![Charger la pièce dans "Recherche de forme 3D [3D Shape Search]](https://webapi.partcommunity.com/service/help/latest/pages/fr/partsolutions_user/doc/resources/img/img_a3428f6c557c4ecca75122a4fddabee0.png)

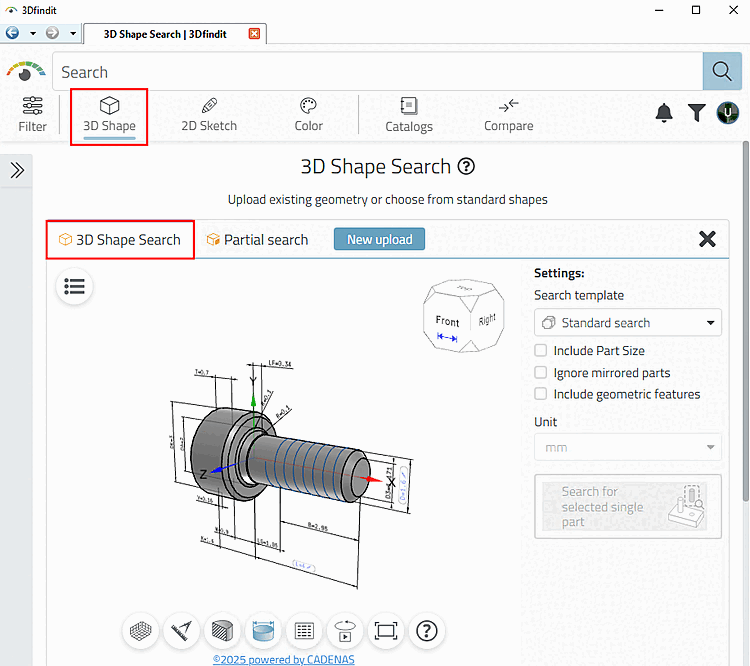

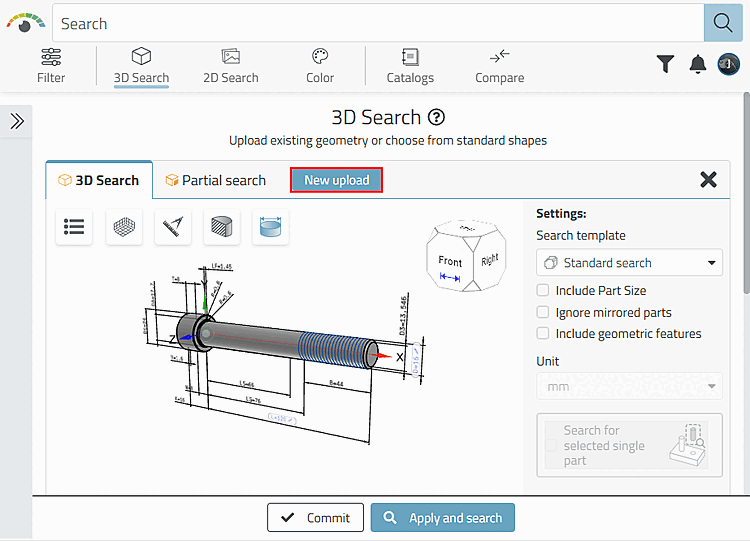

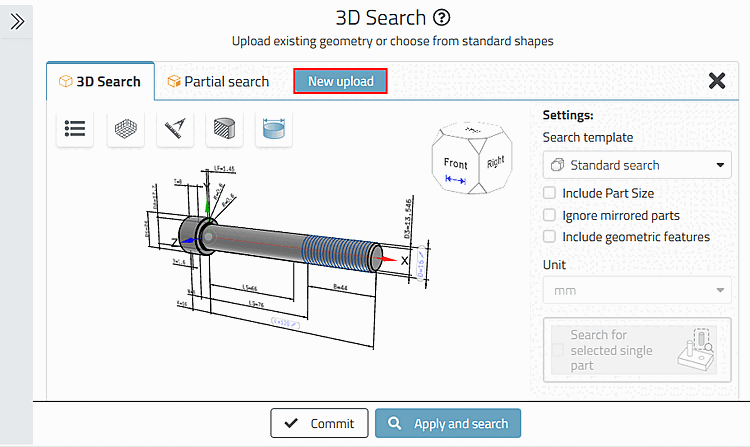

Dans tous les cas, la pièce s'ouvre ensuite dans la boîte de dialogue des paramètres sur l'onglet Recherche de formes 3D [3D Shape Search] (voir illustration suivante). En cliquant sur , vous pourriez à nouveau télécharger une pièce à partir du système de fichiers.
Vous pouvez effectuer une recherche géométrique pour une pièce unique, une pièce d'un assemblage ou une fonction unique :
