4.4.2.  Recherche de forme 3D

4.4.2.1. Utiliser son propre modèle 3D (ou celui ouvert en 3D)
4.4.2.1.1. Recherche géométrique (pièce unique)
4.4.2.1.2. Recherche géométrique (pièce unique dans un assemblage)
4.4.2.1.3. Recherche partielle
4.4.2.1.3.1. Procédure
4.4.2.1.3.2. Exemples
4.4.2.1.3.2.1. Recherche partielle: recherche d'une combinaison de surfaces planes et de leur relation
4.4.2.1.3.2.2. Recherche partielle: recherche d'une surface, y compris le contour intérieur, avec une forme complexe
4.4.2.1.3.2.3. Recherche partielle: reconnaissance des formes
4.4.2.1.3.2.4. Recherche partielle: ignorer la longueur du cylindre
4.4.2.1.3.2.5. Recherche partielle: trouver l'équivalent
4.4.2.1.3.2.6. Recherche partielle: recherche d'un texte 3D (caractères)
4.4.2.2. Modèles 3D paramétriques
4.4.2.3. Recherche avancée de caractéristiques géométriques
4.4.2.3.1. Exemple

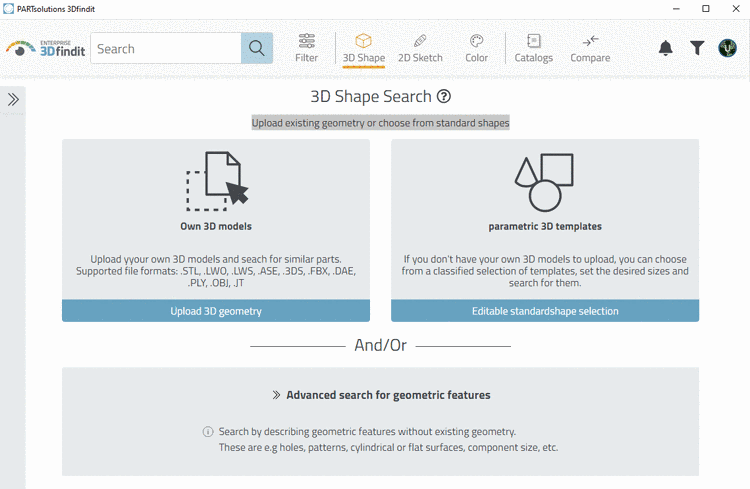

La fonction Forme 3D [3D Shape] permet d'effectuer une série de recherches géométriques différentes. En cliquant sur le bouton, la boîte de dialogue suivante s'ouvre :

  • Utiliser son propre modèle 3D [Use own 3D model]: Vous pouvez glisser-déposer la pièce souhaitée dans la zone indiquée ou la télécharger en cliquant sur le bouton "File selection". Vous pouvez également utiliser la pièce chargée dans la vue 3D pour la recherche géométrique (voir ci-dessous).

    Vous pouvez effectuer la recherche pour une pièce individuelle ou une pièce d'un assemblage. Dans tous les cas, la boîte de dialogue de paramétrage s'ouvre après le chargement de la pièce. Pour plus de détails, voir Section 4.4.2.1, «  Utiliser son propre modèle 3D (ou celui ouvert en 3D) ».

    Exemple : pièce détachée ouverte

    Exemple : pièce détachée ouverte

  • Modèles 3D paramétriques [Parametric 3D Templates]: voir Section 4.4.2.2, «  Modèles 3D paramétriques  ».

    Modèles 3D paramétriques [Parametric 3D Templates] Modèles 3D paramétriques

    Modèles 3D paramétriques [Parametric 3D Templates]

  • Recherche avancée par caractéristiques géométriques [Advanced search for geometric features]: en l'absence de géométrie existante, vous pouvez effectuer une recherche à partir de la définition de caractéristiques géométriques. Il s'agit par exemple de perçages, de motifs, de surfaces cylindriques ou planes, de la taille de la pièce, etc. Voir Section 4.4.2.3, «  Recherche avancée de caractéristiques géométriques  ».

    Caractéristiques géométriques [Geometric features] Caractéristiques géométriques

    Caractéristiques géométriques [Geometric features]
