4.9.6.  Ajuster les valeurs du tableau -> Définir le bitmap avec condition (PDataMgr uniquement) / plinkcommon.cfg -> Bloc [BMPMAPPING_<column_name>] -> Clé "BMPCOND<nombre>"

L'option Définir le bitmap avec condition (PDataMgr uniquement) [Set bitmap with condition (PDataMgr only)] permet de définir une condition pour une valeur d'affichage et d'y associer une image.

Ce paramètre s'applique aussi bien à PARTdataManager qu'à 3Dfindit.

Réglage dans le fichier de configuration $CADENAS_SETUP/plinkcommon.cfg:

Bloc [BMPMAPPING_<variable name>], clé BMPCOND<NUMBER>, première valeur avec condition pour la valeur d'affichage, deuxième valeur avec chemin d'image.

exemple :

[BMPMAPPING_PRICE4]
BMPCOND0="PRICE4.GT.0.0","$CADENAS_SETUP/bitmaps/linkdbdemo/ecat/germany.bmp"

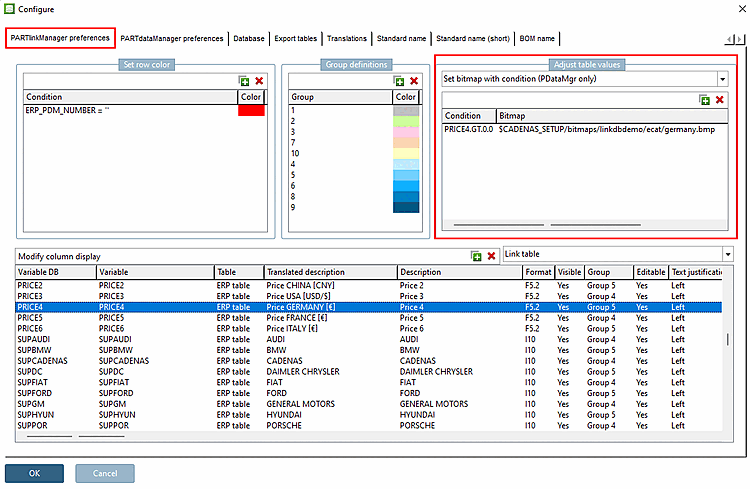

Réglage dans l'interface utilisateur sous PARTlinkManager -> Menu Outils [Extras] -> Configurer [Configure] la boîte de dialogue -> Paramètres PARTlinkManager [PARTlinkManager preferences] Page d'onglet -> Adapter les valeurs du tableau [Adjust table values] -> Définir le bitmap avec condition (uniquement PDataMgr) [Set bitmap with condition (PDataMgr only)]

Exemple "PRICE4" Colonne de la base de données PLDBDEMO :

Condition Bitmap
PRICE4.GT.0.0Chemin de l'image

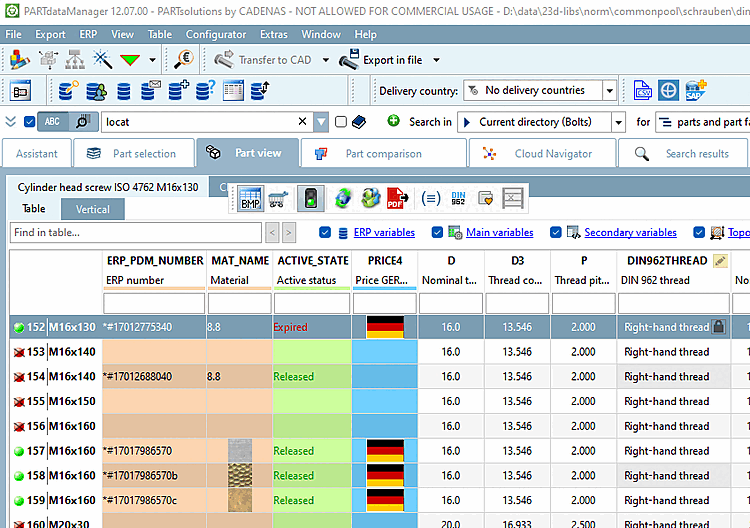

Affichage dans PARTdataManager
