L'option Définir le bitmap (PDataMgr uniquement) [Set bitmap (PDataMgr only)] permet de définir des valeurs internes et d'y mapper une image de votre choix.

Ce paramètre s'applique aussi bien à 3Dfindit qu' à PARTdataManager.

Le paramètre dans le fichier de configuration $CADENAS_SETUP/plinkcommon.cfg:

Bloc [BMPMAPPING_<variable name>], clé BMPCODE<NUMBER>, première valeur avec le terme affiché, deuxième valeur avec le chemin de l'image

Remarque

Le mappage sur l'image déposée ne fonctionne que si, dans la boîte de dialogue, les majuscules et les minuscules correspondent exactement à une valeur par défaut de la liste affichée ou de la saisie libre. Faites donc correspondre les termes d'affichage de la liste (voir Section 3.2.9.2, « Cartographie des matériaux avec intégration ERP  ») avec les termes saisis sous Adapter les valeurs du tableau [Adjust table values].

exemple :

[BMPMAPPING_MAT_NAME]
BMPCODE0="BRASS","$CADENAS_SETUP/bitmaps/linkdbdemo/materials/brass.bmp"
BMPCODE1="COPPER","$CADENAS_SETUP/bitmaps/linkdbdemo/materials/copper.bmp"
BMPCODE2="GLAS","$CADENAS_SETUP/bitmaps/linkdbdemo/materials/glas.bmp"

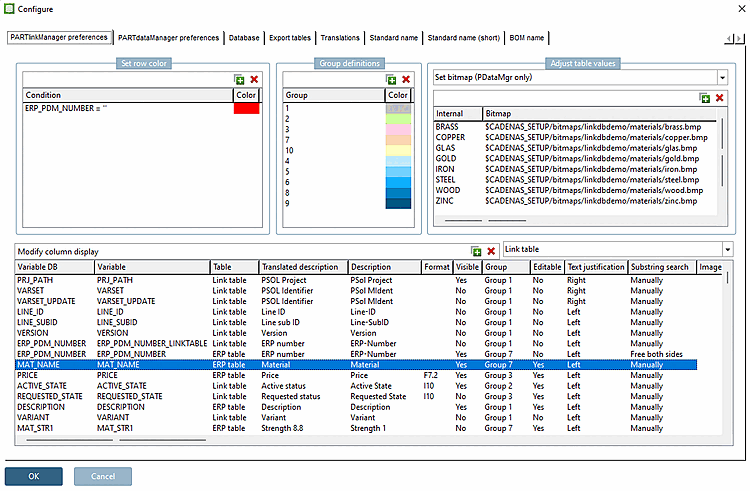

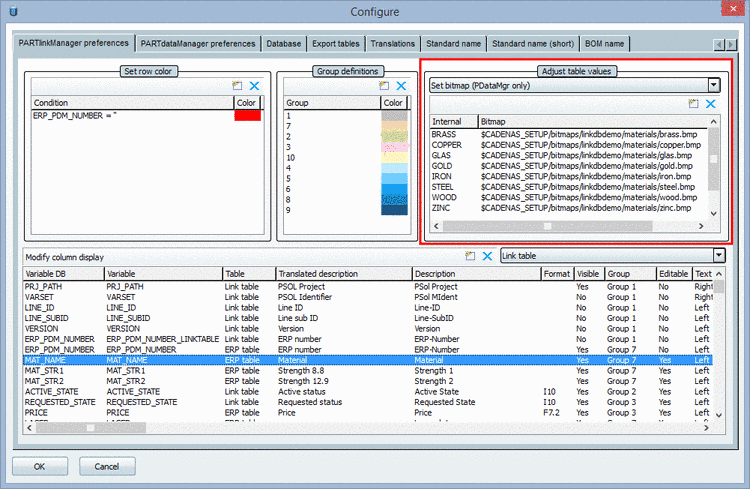

Réglage dans l'interface utilisateur sous PARTlinkManager -> Menu Outils [Extras] -> Configurer [Configure] dialogue -> Paramètres PARTlinkManager [PARTlinkManager preferences] page d'onglet -> Ajuster les valeurs du tableau [Adjust table values] -> Définir bitmap (seulement PDataMgr) [Set bitmap (PDataMgr only)]

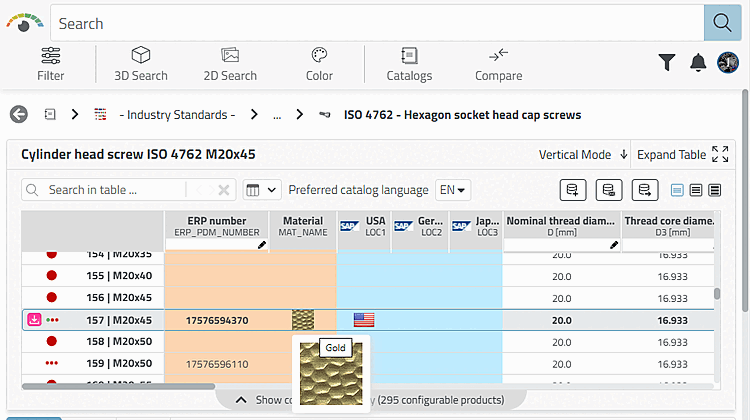

Affichage en 3Dfindit

Affichage dans PARTdataManager

Photos s’affichent lorsque la fonction Afficher les graphiques dans le tableau [Show graphics in table] a été activée. Ce n’est que dans PARTdataManager que la bascule entre l’image et le texte.

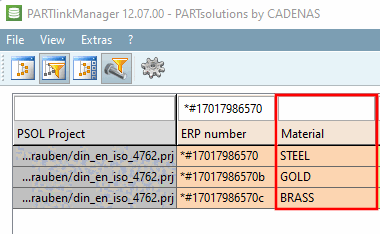

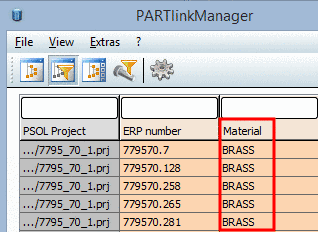

Affichage dans PARTlinkManager

	Remarque
	Assurez-vous qu'une définition est disponible pour tous les matériaux utilisés. exemple : BMPCODE0="BRASS", "C:\ProgramData\cadenas\partsolutions\setup/bitmaps/linkdbdemo/materials/brass.bmp"

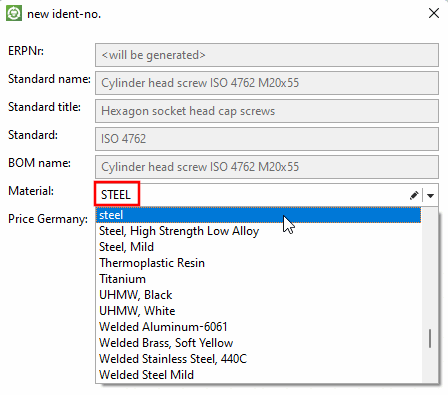

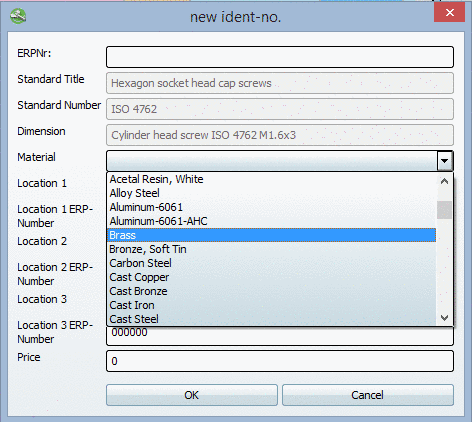

Le La définition de la valeur se fait dans erpcustom.cfg bloc -> « USERDIALOG » -> touche « Matériel ». Pour plus de détails, rendez-vous sur Section 5.12, «  Conception de la boîte de dialogue "Nouveau numéro d'identification" - erpcustom.cfg -> Bloc [USERDIALOG]  ».

Autre exemple (voir PLDBDEMO Base de données -> Rôle "LOC1")

[BMPMAPPING_LOC1]
BMPCODE0="x","$CADENAS_SETUP/bitmaps/linkdbdemo/department/usa.png"

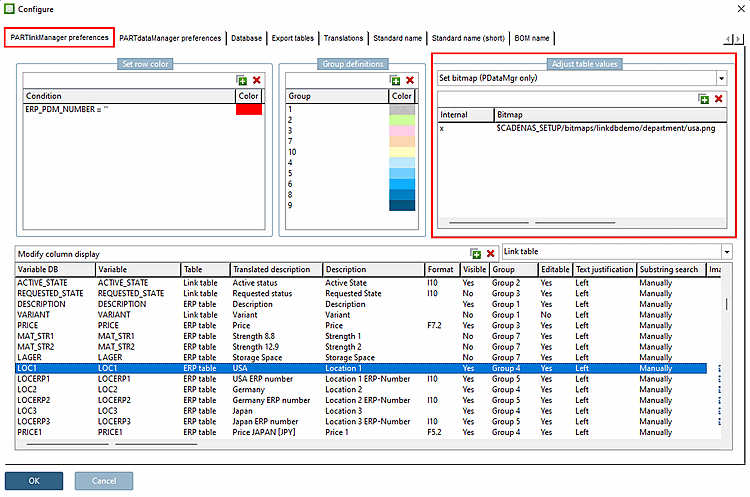

Interface utilisateur : PARTlinkManager -> Menu Outils [Extras] -> Configurer [Configure] la boîte de dialogue -> Paramètres PARTlinkManager [PARTlinkManager preferences] Page d'onglet -> Ajuster les valeurs du tableau [Adjust table values] -> Définir le bitmap (PDataMgr uniquement) [Set bitmap (PDataMgr only)]

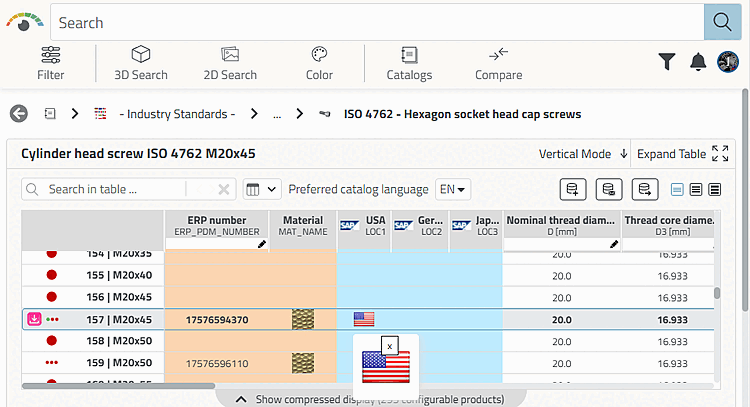

Résultat en 3Dfindit :

Résultat dans PARTdataManager:

Si La fonction Graphiques dans le tableau [Show graphics in table] est désactivée, la valeur interne (dans ce cas « x ») s’affiche dans de la ligne correspondante. Ce n’est que dans PARTdataManager que la bascule entre l’image et le texte.

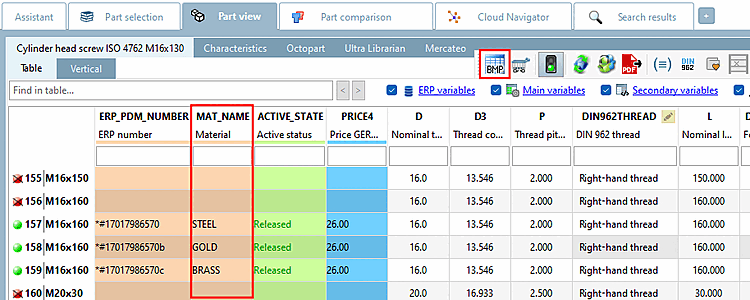

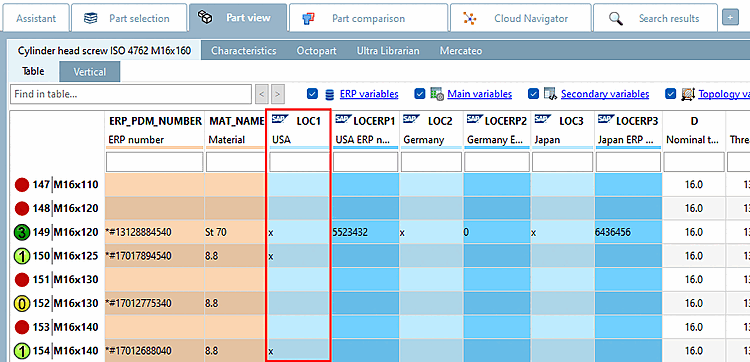

Affichage de la valeur interne

Si La fonction Graphiques dans le tableau [Show graphics in table] est activé, l’image s’affichera dans le ligne.

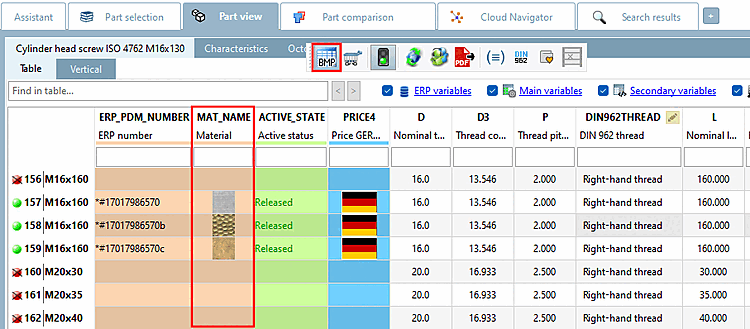

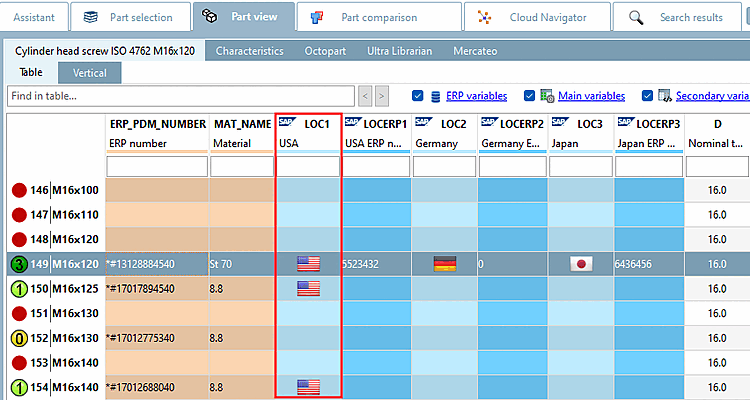

Affichage Bitmap
