Mit Hilfe der Option Bitmap setzen (nur PDataMgr) [Set bitmap (PDataMgr only)] setzen Sie interne Werte und mappen darauf ein beliebiges Bild.

Die Einstellung gilt für 3Dfindit und PARTdataManager gleichermaßen.

Einstellung in der Konfigurationsdatei $CADENAS_SETUP/plinkcommon.cfg:

Block [BMPMAPPING_<variable name>], Schlüssel BMPCODE<NUMBER>, erster Wert mit angezeigtem Begriff, zweiter Wert mit Bildpfad

	Hinweis
	Das Mapping auf das hinterlegte Bild funktioniert nur, wenn im Dialog die Groß-, Kleinschreibung exakt einem Vorgabewert aus der angezeigten Liste bzw. der freien Eingabe entspricht. Stimmen Sie also die Anzeigebegriffe der Liste (siehe Abschnitt 3.2.9.2, „Materialmapping mit ERP-Integration “) mit den unter Tabellenwerte anpassen [Adjust table values] eingetragenen Begriffen ab.

Beispiel:

[BMPMAPPING_MAT_NAME]
BMPCODE0="BRASS","$CADENAS_SETUP/bitmaps/linkdbdemo/materials/brass.bmp"
BMPCODE1="COPPER","$CADENAS_SETUP/bitmaps/linkdbdemo/materials/copper.bmp"
BMPCODE2="GLAS","$CADENAS_SETUP/bitmaps/linkdbdemo/materials/glas.bmp"

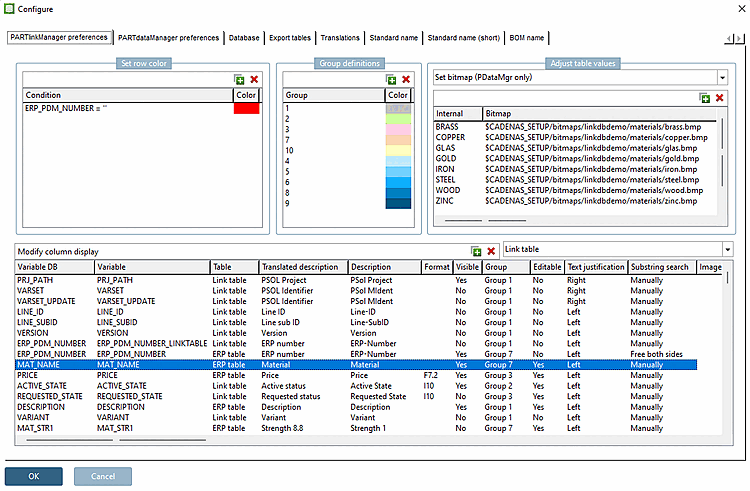

Einstellung in Benutzeroberfläche unter PARTlinkManager -> Extras Menü -> Konfigurieren [Configure] Dialog -> PARTlinkManager Einstellungen [PARTlinkManager preferences] Registerseite -> Tabellenwerte anpassen [Adjust table values] -> Bitmap setzen (nur PDataMgr) [Set bitmap (PDataMgr only)]

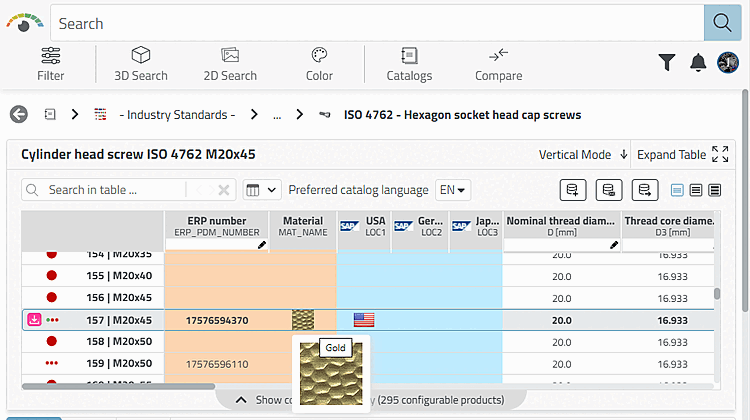

Anzeige in 3Dfindit

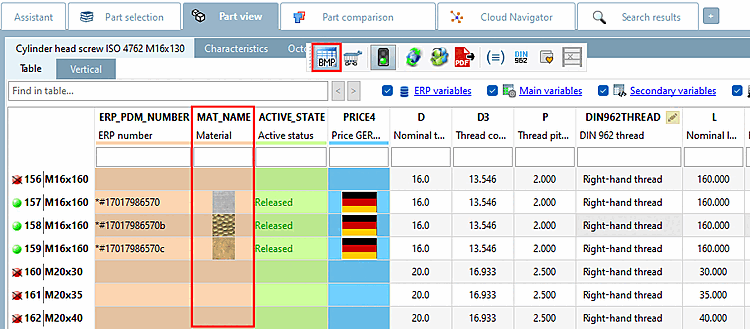

Anzeige in PARTdataManager

Bilder werden angezeigt, wenn die Funktion Grafiken in Tabelle anzeigen [Show graphics in table] aktiviert wurde. Nur in PARTdataManager ist das Umschalten zwischen Bild und Text möglich.

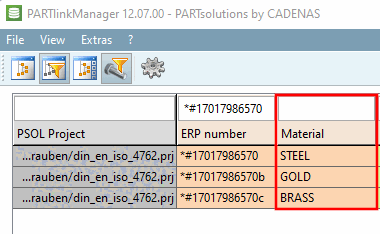

Anzeige in PARTlinkManager

	Hinweis
	Stellen Sie sicher, dass für alle verwendeten Materialien eine Definition verfügbar ist. Beispiel: BMPCODE0="BRASS","C:\ProgramData\cadenas\partsolutions\setup/bitmaps/linkdbdemo/materials/brass.bmp"

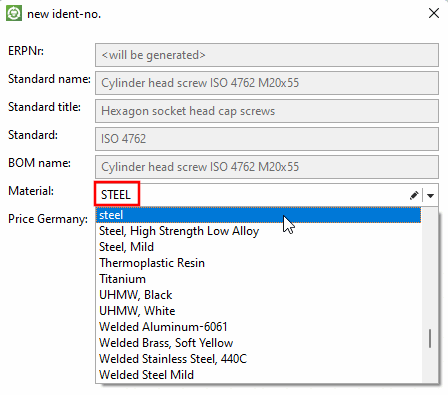

Die Wertedefinition passiert in erpcustom.cfg -> Block "USERDIALOG" -> Schlüssel "Werkstoff". Details hierzu finden Sie unter Abschnitt 5.12, „ Gestaltung Dialogfenster "Neue Ident-Nummer" - erpcustom.cfg -> Block [USERDIALOG] “.

Weiteres Beispiel (Siehe PLDBDEMO Datenbank -> Rolle "LOC1")

[BMPMAPPING_LOC1]
BMPCODE0="x","$CADENAS_SETUP/bitmaps/linkdbdemo/department/usa.png"

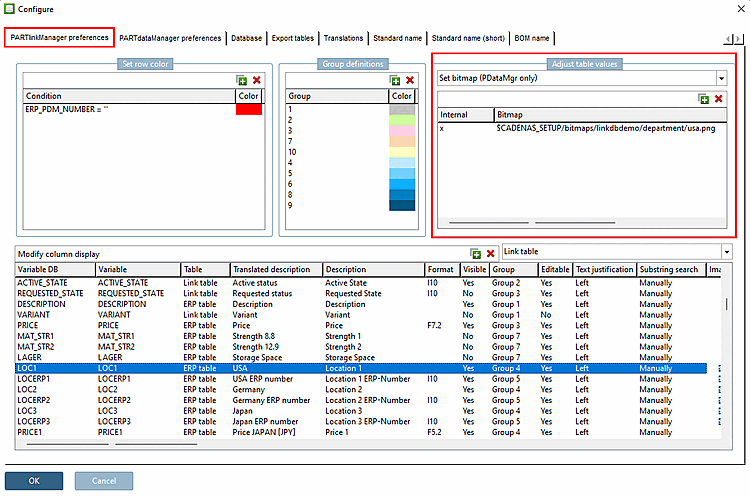

Benutzeroberfläche: PARTlinkManager -> Extras Menü -> Konfigurieren [Configure] Dialogfenster -> PARTlinkManager Einstellungen [PARTlinkManager preferences] Registerseite -> Tabellenwerte anpassen [Adjust table values] -> Bitmap setzen (nur PDataMgr) [Set bitmap (PDataMgr only)]

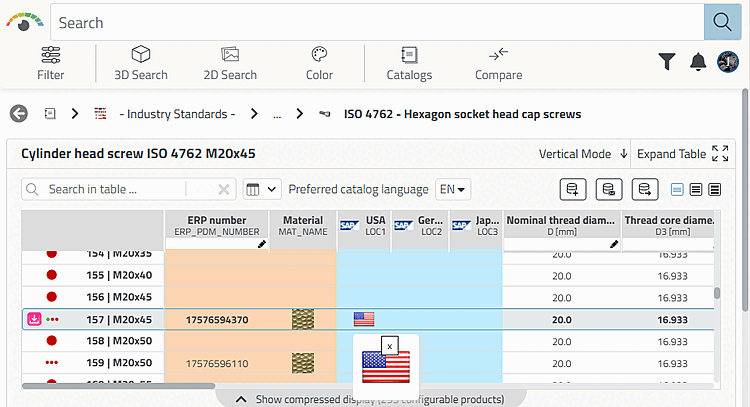

Ergebnis in 3Dfindit:

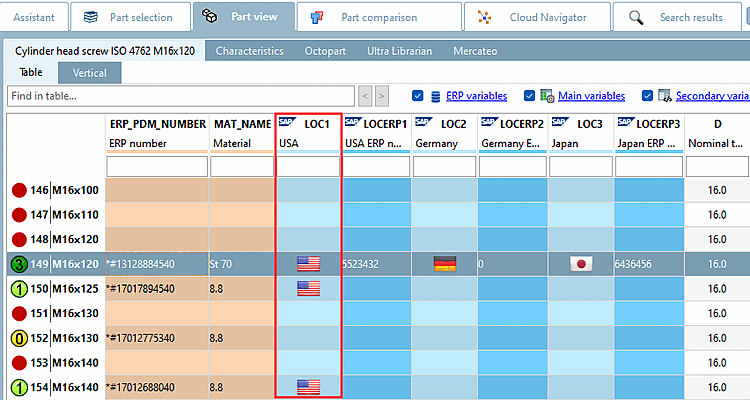

Ergebnis in PARTdataManager:

Wenn die Funktion Grafiken in Tabelle anzeigen [Show graphics in table] deaktiviert ist, wird der interne Wert (hier "x") in der entsprechenden Zeile angezeigt. Nur in PARTdataManager ist das Umschalten zwischen Bild und Text möglich.

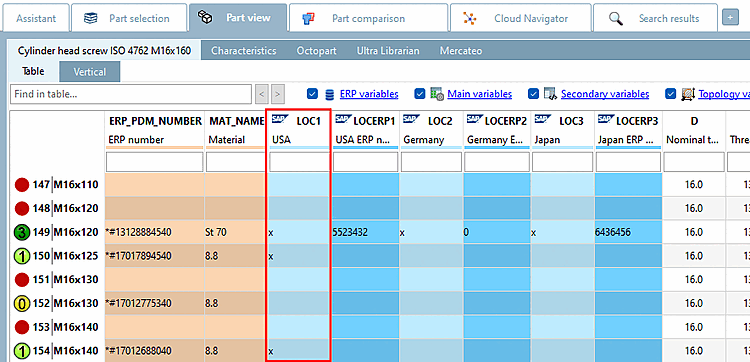

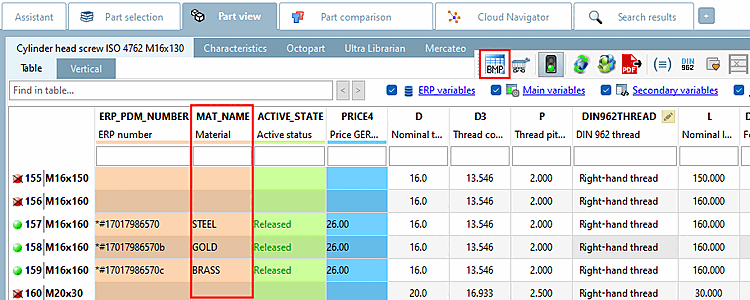

Anzeige interner Wert

Wenn die Funktion Grafiken in Tabelle anzeigen [Show graphics in table] aktiviert ist, wird das Bild in der entsprechenden Zeile angezeigt.

Anzeige Bitmap
