Utilizzare l'opzione Imposta bitmap con condizione (solo PDataMgr) [Set bitmap with condition (PDataMgr only)] per impostare una condizione per un valore di visualizzazione e mappare un'immagine su di essa.

L'impostazione si applica anche a PARTdataManager e a 3Dfindit.

Impostazione nel file di configurazione $CADENAS_SETUP/plinkcommon.cfg:

Blocco [BMPMAPPING_<nome variabile>], chiave BMPCOND<NUMERO>, primo valore con condizione per il valore di visualizzazione, secondo valore con percorso immagine.

Esempio:

[BMPMAPPING_PRICE3]
BMPCOND0="PRICE4.GT.999.0","$CADENAS_SETUP/bitmaps/linkdbdemo/ecat/caution.bmp"

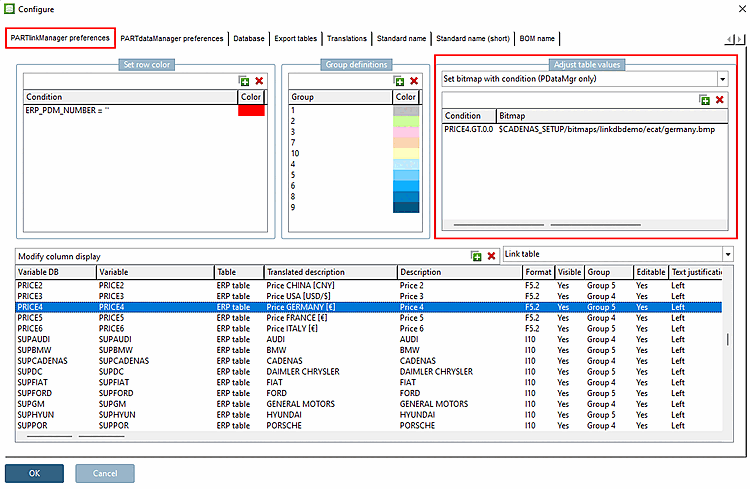

Impostazione nell'interfaccia utente sotto PARTlinkManager -> Menu Extra [Extras] -> Finestra di dialogo Configura [Configure] -> Pagina delle impostazioni di PARTlinkManager [PARTlinkManager preferences] -> Regola i valori della tabella [Adjust table values] -> Imposta bitmap con condizione (solo PDataMgr) [Set bitmap with condition (PDataMgr only)]

Figura 5.195.

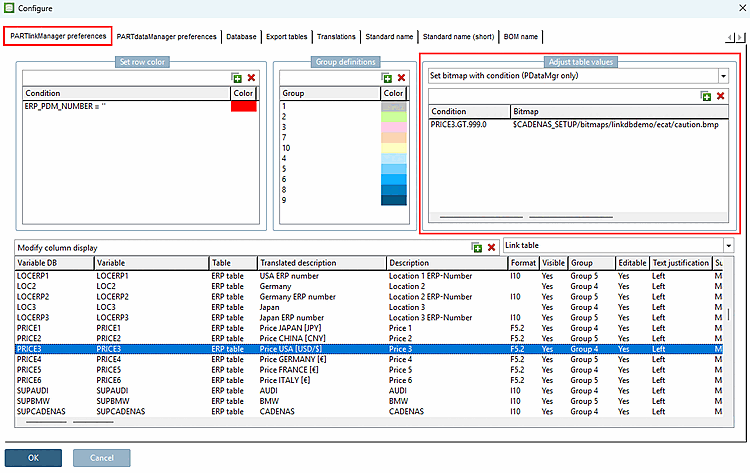

Esempio di colonna "PREZZO3" del database PLDBDEMO: (leggermente personalizzato con valore e immagine)

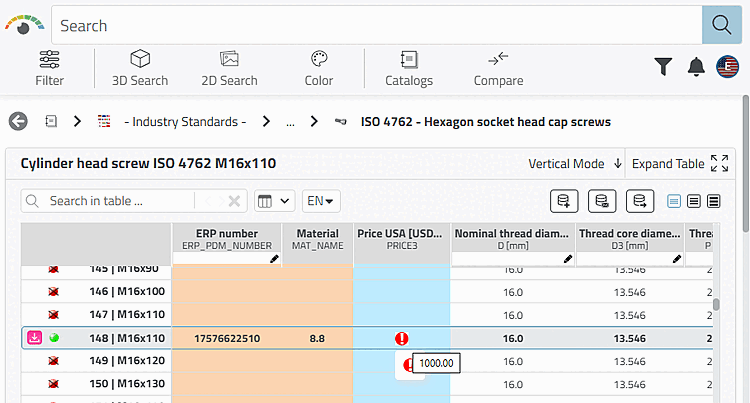

Visualizzazione in 3Dfindit

Figura 5.196. Se il prezzo è 1000, viene visualizzata la bitmap.

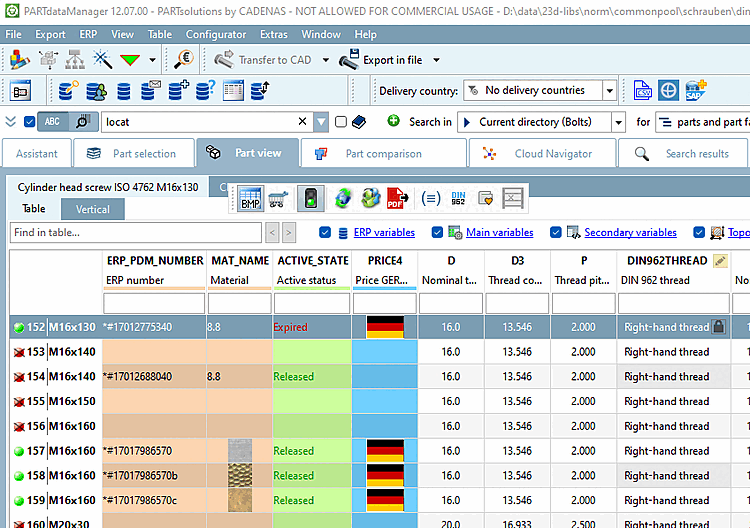

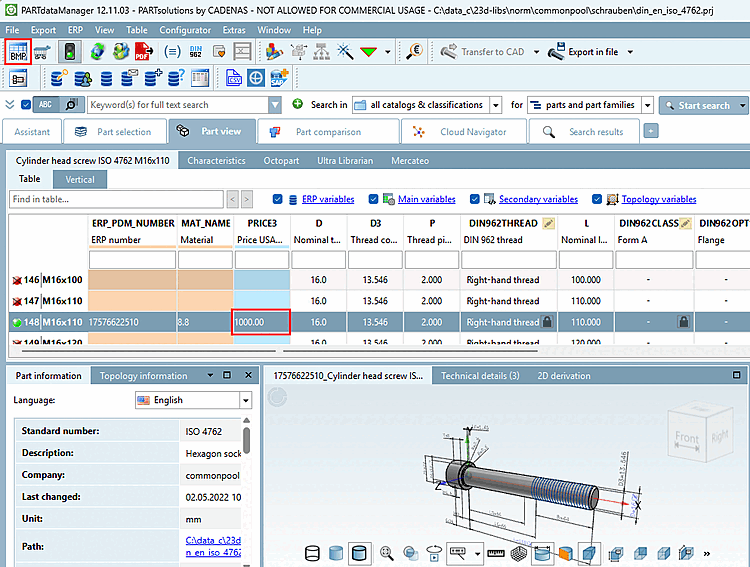

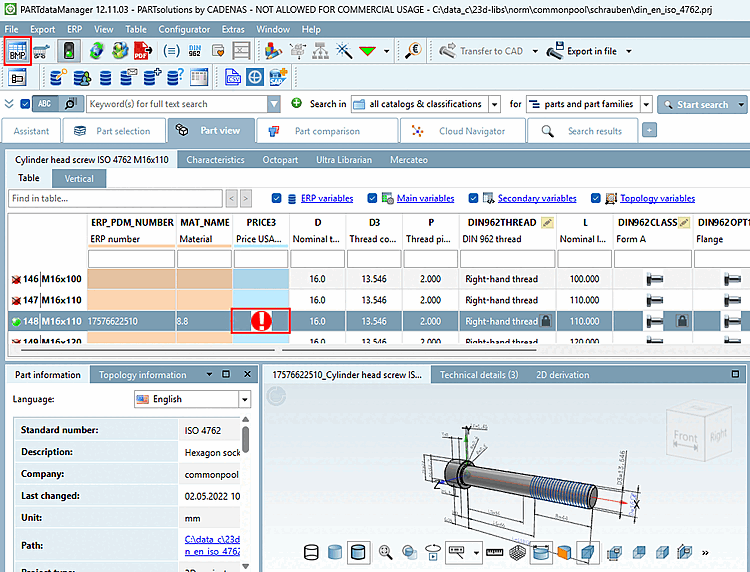

Visualizzazione in PARTdataManager

Immagini vengono visualizzati quando la funzione Grafici nella tabella Mostra [Show graphics in table] è stato attivato. Solo in PARTdataManager è presente l'interruttore tra immagine e testo.
