1.1.1.2.2.5. Vue 3D : Plan de coupe avec hachures

Dans la vue 3D, aucune grille n'apparaissait jusqu'à présent en mode coupe.

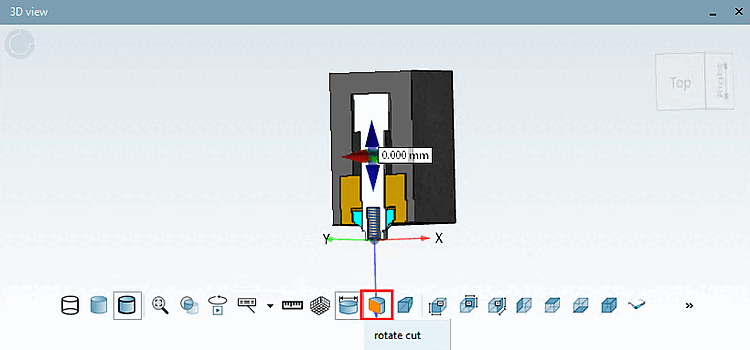

Plan de coupe sans hachures

Plan de coupe sans hachures

Désormais, avec la version V12.14, le plan de coupe peut également être affiché avec un hachurage.

Dans la boîte de dialogue des paramètres de PARTdesigner, il est possible d'effectuer des réglages spécifiques.

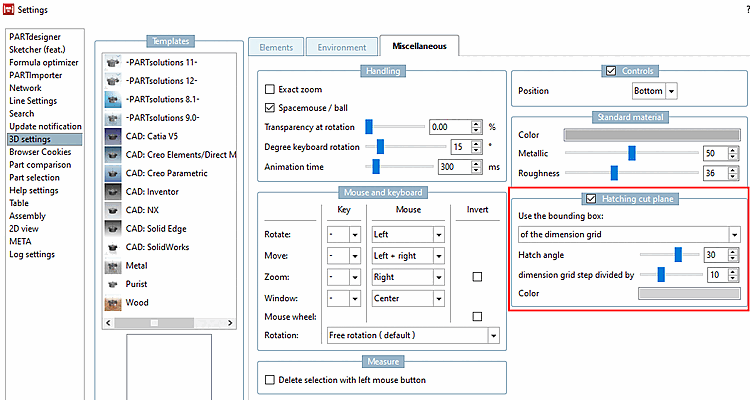

PARTdesigner > Menu Outils [Extras] > Paramètres... [Settings...] > Paramètres 3D [3D settings] > Plan de coupe du hachurage [Hatching cut plane]

PARTdesigner > Menu Outils [Extras] > Paramètres... [Settings...] > Paramètres 3D [3D settings] > Plan de coupe du hachurage [Hatching cut plane]

Plan de coupe des hachures [Hatching cut plane]: activé / désactivé

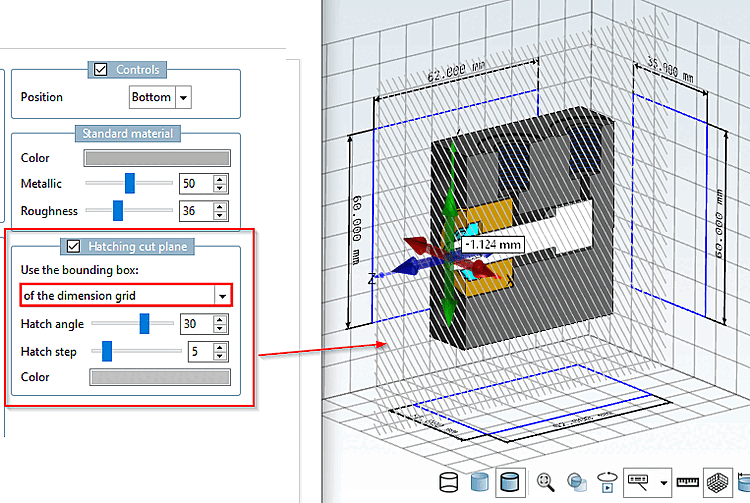

  • Utiliser un cadre de délimitation [Use the bounding box] à partir de

    • Grille de cotation

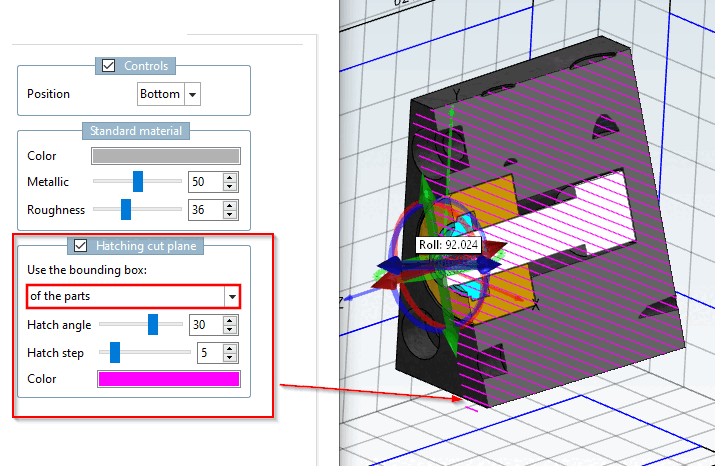

    • Partie

  • Angle de hachures

  • Espacement des hachures

  • Couleur
