1.2.1.2.2.4. Nouvelles combinaisons de touches pour ajouter des points d'attache

Dans une nouvelle esquisse de PARTdesigner, lorsque la fonction Insérer un point d'attache [Insert connection point] est activée, il est possible de placer des points d'attache de la manière suivante :

  • Clic gauche insère un point d'attache régulier (dans la fenêtre d'ancrage Éditer l'élément [Edit element], les paramètres par défaut sont conservés)

  • Alt + clic gauche insère le point d'attache en sens inverse (dans la fenêtre du docking Editer l'élément [Edit element], la case à cocher Inverser le sens [Reverse direction] est mise sur "Yes")

  • Alt + Maj + clic gauche insère un point de cotation (dans la fenêtre d'ancrage Éditer l'élément [Edit element], la case à cocher Point de cotation [Dimensioning point] est réglée sur "Yes")

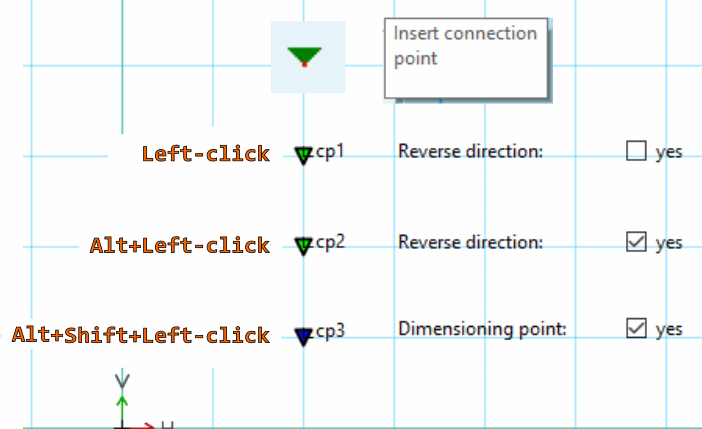

Raccourcis clavier

Raccourcis clavier

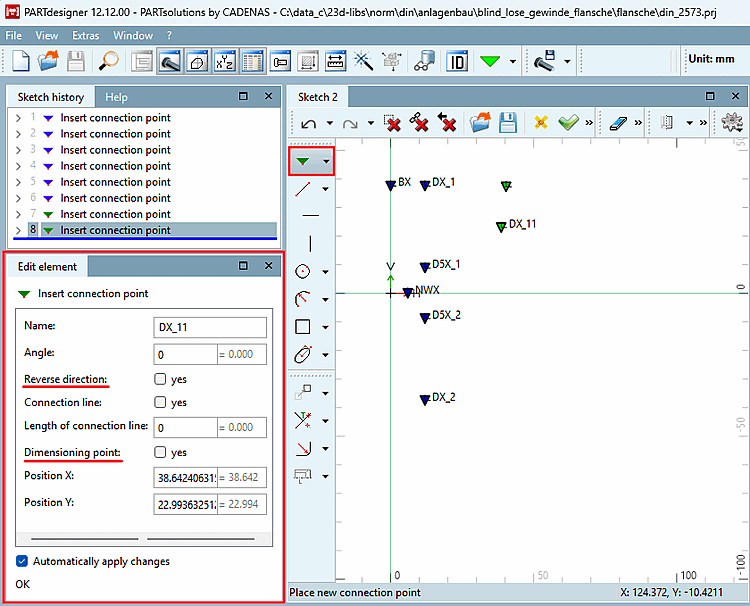

Sketcher : Fonction "Insérer un point d'attache [Insert connection point]" activée

Sketcher : Fonction "Insérer un point d'attache [Insert connection point]" activée
