1.2.1.2.2.4. Neue Tastenkombinationen zum Hinzufügen von Anfügepunkten

In einem neuen Sketch in PARTdesigner gibt es bei aktivierter Funktion Anfügepunkt einfügen [Insert connection point] folgende Möglichkeiten Anfügepunkte zu setzen:

  • Linksklick fügt regulären Anfügepunkt ein (im Dockingfenster Element editieren [Edit element] werden die Default-Einstellungen beibehalten)

  • Alt + Linksklick fügt Anfügepunkt in umgekehrter Richtung ein (im Dockingfenster Element editieren [Edit element] wird das Auswahlkästchen Richtung umkehren [Reverse direction] auf "Yes" gesetzt)

  • Alt + Umschalttaste + Linksklick fügt Bemaßungspunkt ein (im Dockingfenster Element editieren [Edit element] wird das Auswahlkästchen Bemaßungspunkt [Dimensioning point] auf "Yes" gesetzt)

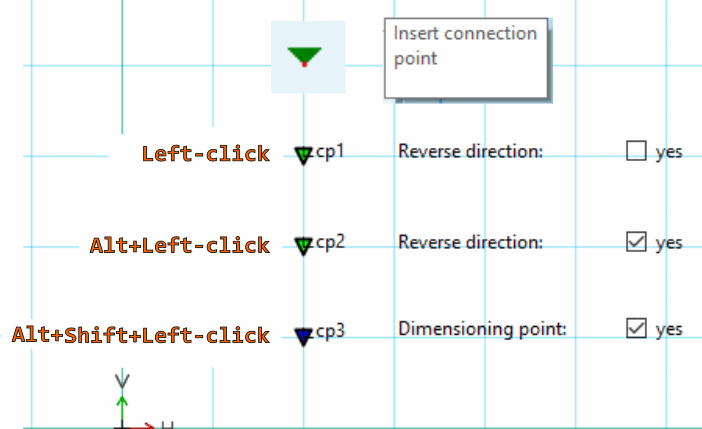

Tastaturbefehle

Tastaturbefehle

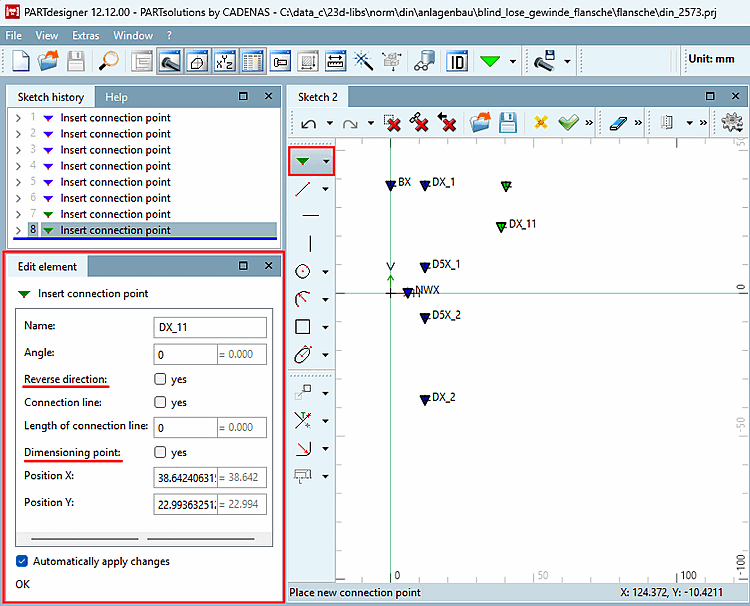

Sketcher: Funktion "Anfügepunkt einfügen [Insert connection point]" aktiviert

Sketcher: Funktion "Anfügepunkt einfügen [Insert connection point]" aktiviert
