1.2.1.2.2.4. Nuove scorciatoie da tastiera per aggiungere punti di connessione

In un nuovo schizzo in PARTdesigner, sono disponibili le seguenti opzioni per l'impostazione dei punti di connessione quando è attivata la funzione Inserisci punto di connessione [Insert connection point]:

  • Facendo clic con il tasto sinistro del mouse si inserisce un punto di connessione regolare (le impostazioni predefinite vengono mantenute nella finestra di aggancio Modifica elemento [Edit element] ).

  • Alt + clic con il tasto sinistro del mouse inserisce il punto di connessione in direzione inversa (nella finestra di aggancio Modifica elemento [Edit element], la casella di controllo Direzione inversa [Reverse direction] è impostata su "Sì").

  • Alt + Shift + clic con il tasto sinistro del mouse inserisce un punto di quota (nella finestra di aggancio Modifica elemento [Edit element], la casella di controllo Punto di quota [Dimensioning point] è impostata su "Sì").

Comandi da tastiera

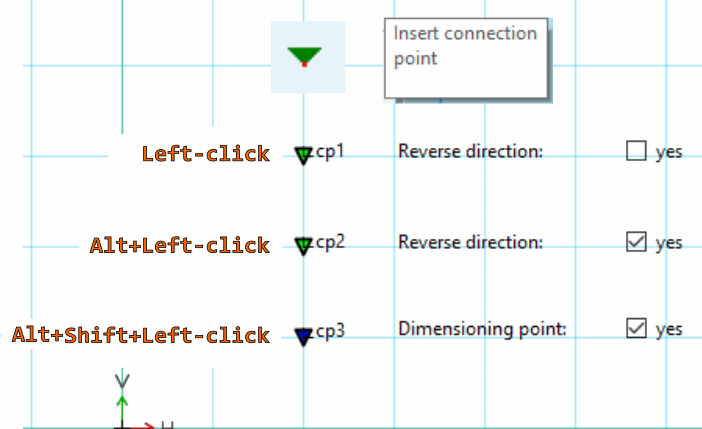

Figura 1.160. Comandi da tastiera

Sketcher: funzione "Inserisci punto di connessione [Insert connection point]" attivata

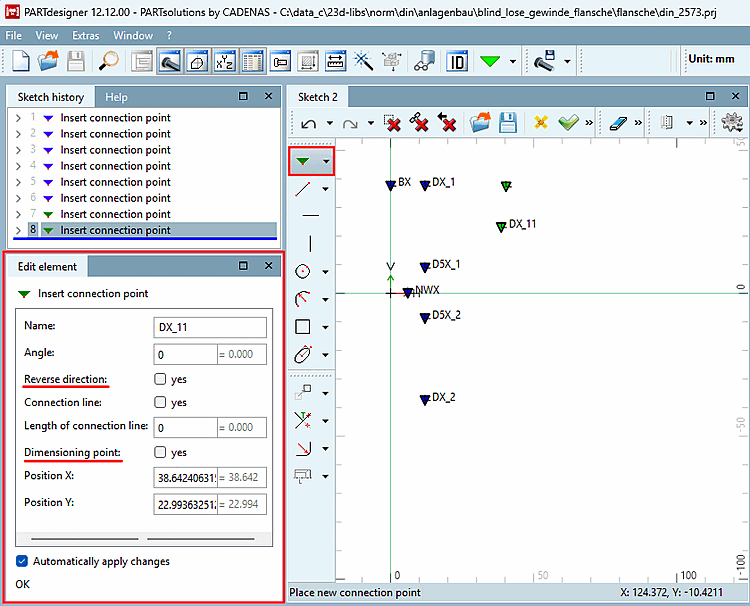

Figura 1.161. Sketcher: funzione "Inserisci punto di connessione [Insert connection point]" attivata
