7.17.4.  Ouvrir

[Remarque]Remarque

Si le mode QA est activé (PARTproject -> Outils [Extras] -> Paramètres.. [Preferences...]. -> Général [General] -> Activer QA [Activate QA] ), l'ouverture ou la création directe de fichiers dans PARTdesigner n'est pas autorisée. L'édition doit être lancée via PARTproject.

En mode QA, les options de menu et les boutons Nouveau [New], Nouveau tableau [New table] et Ouvrir [Open] restent inactifs ou un message correspondant apparaît.

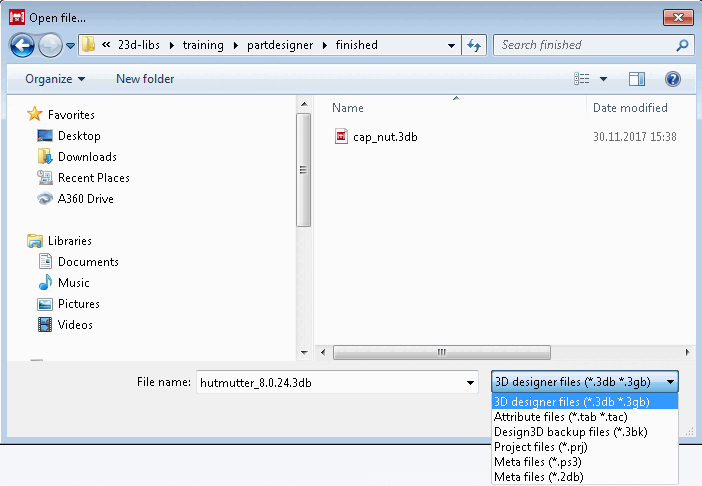

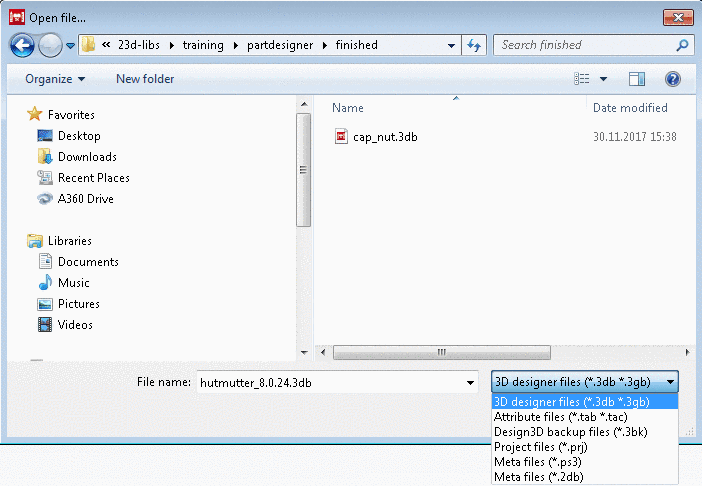

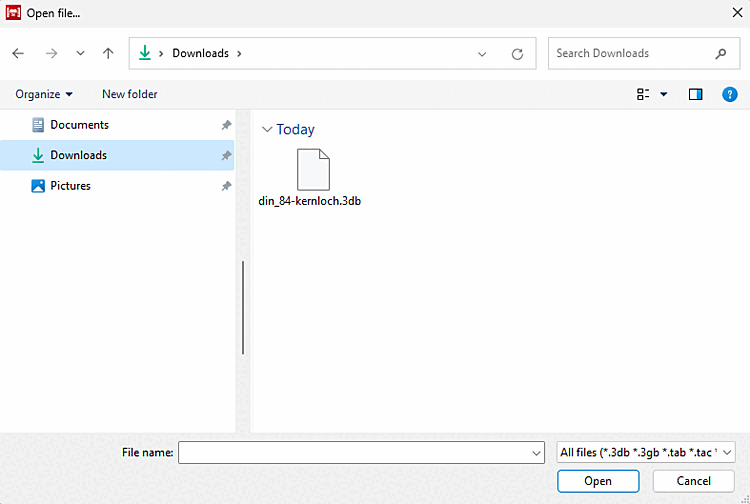

Vous pouvez utiliser le bouton Ouvrir [Open] ou la commande de menu Fichier [File] -> Ouvrir [Open] pour créer différents types de fichiers ouvrir:

[Remarque]Remarque

L'interface utilisateur est adaptée en fonction du type de fichier ouvert.

[Remarque]Remarque

Seuls les fichiers correspondant au format de fichier sélectionné sont affichés.

[Attention]Attention

Enregistrez le modèle/projet actuel avant d'ouvrir un nouveau fichier.

Les différents formats de fichiers

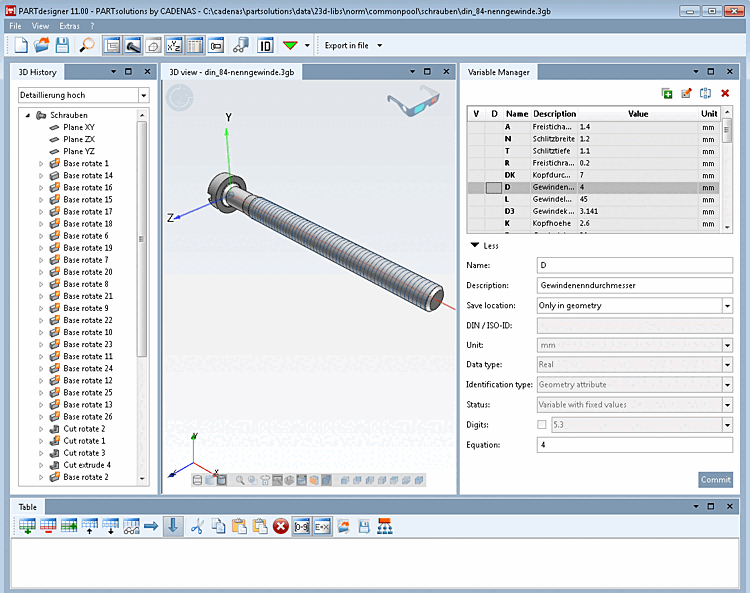

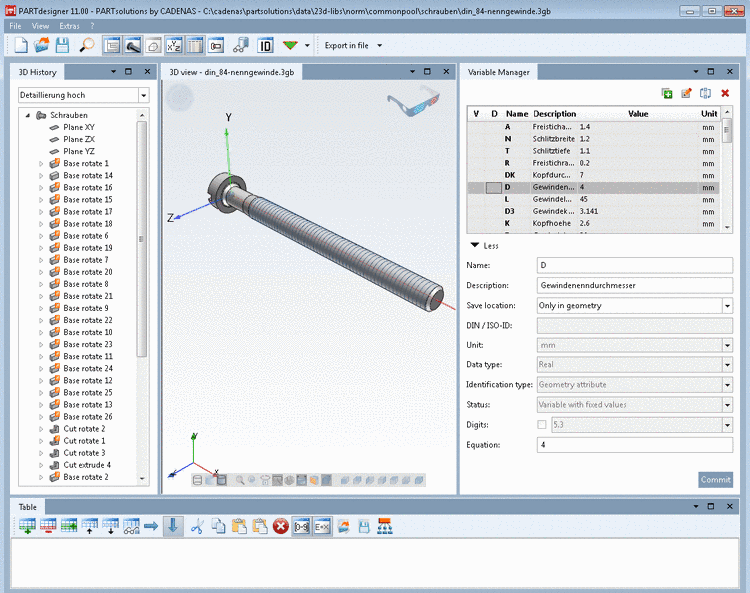

  • Fichiers Design3D (*.3db [3D designer files (*.3db *.3gb)] * .3gb) [3D designer files (*.3db *.3gb)] , *.dbs

    [Remarque]Remarque

    Le tableau est créé sur la base des variables [Variables] et des valeurs [Values] déjà créées dans le cadre de la création de la géométrie (variables du concepteur).

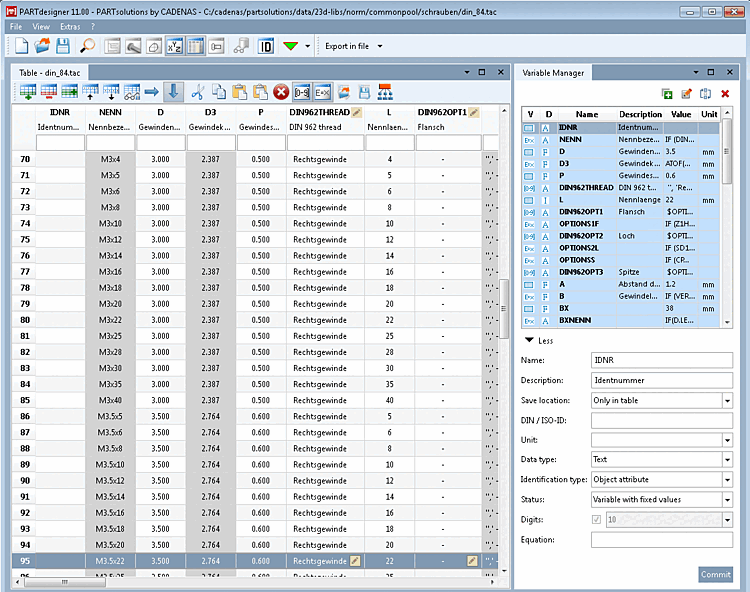

  • Fichiers de caractéristiques matérielles (*.tab [Attribute files (*.tab *.tac)] * .tac) [Attribute files (*.tab *.tac)]

    [Remarque]Remarque

    Les fichiers *.tac sont constitués d'une chaîne de caractères codée et ne peuvent être appelés que si vous disposez d'une licence [License] correspondante.

  • Fichiers de sauvegarde Design3D (*.3bk) [Design3D backup files (*.3bk)]

  • Fichiers de projet (*.prj) [Project files (*.prj)]

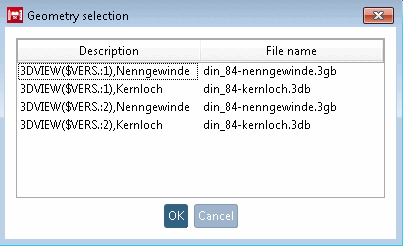

    Lorsque vous ouvrez un fichier de projet, la boîte de dialogue Sélection de la géométrie [Geometry selection] s'ouvre.

    Sur la base du fichier tab/tac attribué au projet, les fichiers 3db/3gb correspondants sont affichés.

    Sélectionnez la géométrie souhaitée (*.3db/*.3gb) et confirmez en cliquant sur OK.

    [Remarque]Remarque

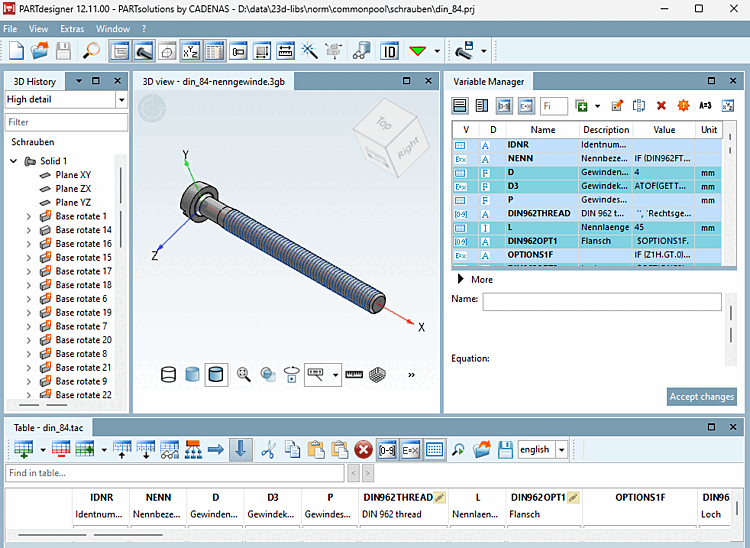

    Lors de l'ouverture via le fichier de projet, les fichiers 3db et tab/tac sont tous deux lancés.

  • Fichiers méta (*.2db) [Meta files (*.2db)]

  • Fichiers méta (*.ps3) [Meta files (*.ps3)]
