7.16. Dateimanagement (Datei-Menü)
7.16.4. Öffnen
Zurück  Weiter

7.16.4. Öffnen

[Hinweis]Hinweis

Sofern der QA Modus aktiv ist (PARTproject -> Extras -> Einstellungen... -> Allgemein -> QA aktivieren), ist ein direktes Öffnen oder Erzeugen von Dateien im PARTdesigner nicht erlaubt. Das Bearbeiten muss über PARTproject gestartet werden.

Im QA-Modus bleiben die Menüpunkte und Schaltflächen Neu, Neue Tabelle und Öffnen inaktiv, bzw. eine entsprechende Meldung erscheint.

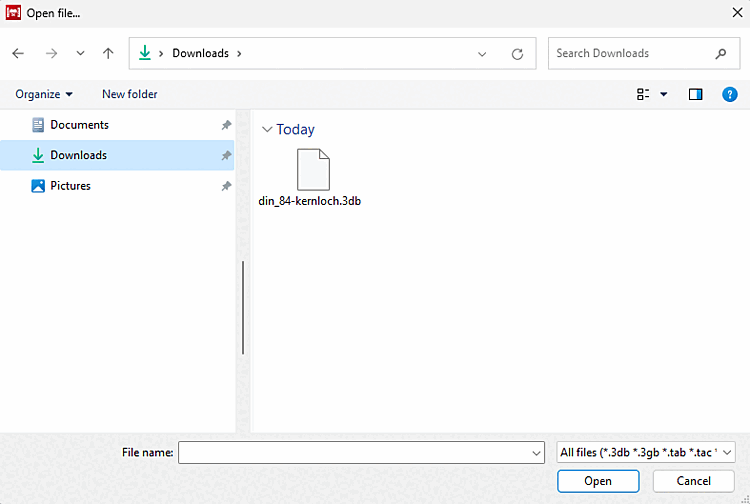

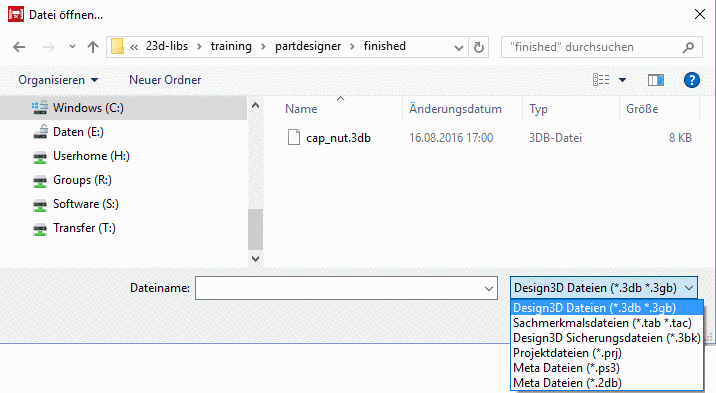

Mittels Schaltfläche Öffnen bzw. Menübefehl Datei -> Öffnen können Sie verschiedene Dateitypen öffnen:

[Hinweis]Hinweis

Die Benutzeroberfläche wird entsprechend des geöffneten Dateityps angepasst.

[Hinweis]Hinweis

Es werden jeweils nur die Dateien zum eingestellten Dateiformat angezeigt.

[Achtung]Achtung

Speichern Sie das aktuelle Modell/Projekt, bevor Sie eine neue Datei öffnen.

Die einzelnen Dateiformate

  • Design3D Dateien (*.3db *.3gb), *.dbs

    [Hinweis]Hinweis

    Die Tabelle wird auf Basis der im Rahmen der Geometrieerstellung bereits angelegten Variablen und Werte (Designer-Variablen) erzeugt.

  • Sachmerkmalsdateien (*.tab *.tac)

    [Hinweis]Hinweis

    *.tac-Dateien bestehen aus einer verschlüsselten Zeichenfolge und können nur aufgerufen werden, wenn Sie über eine entsprechende Lizenz verfügen.

  • Design3D Sicherungsdateien (*.3bk)

  • Projektdateien (*.prj)

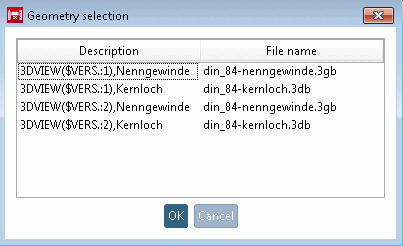

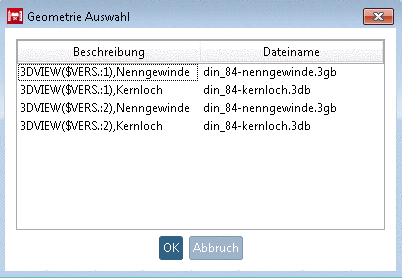

    Beim Öffnen einer Projektdatei öffnet sich das Dialogfenster Geometrie Auswahl.

    Auf Basis der dem Projekt zugeordneten tab/tac-Datei werden die dazugehörigen 3db/3gb-Datei angezeigt.

    Selektieren Sie die gewünschte Geometrie (*.3db/*.3gb) und bestätigen Sie mit OK.

    [Hinweis]Hinweis

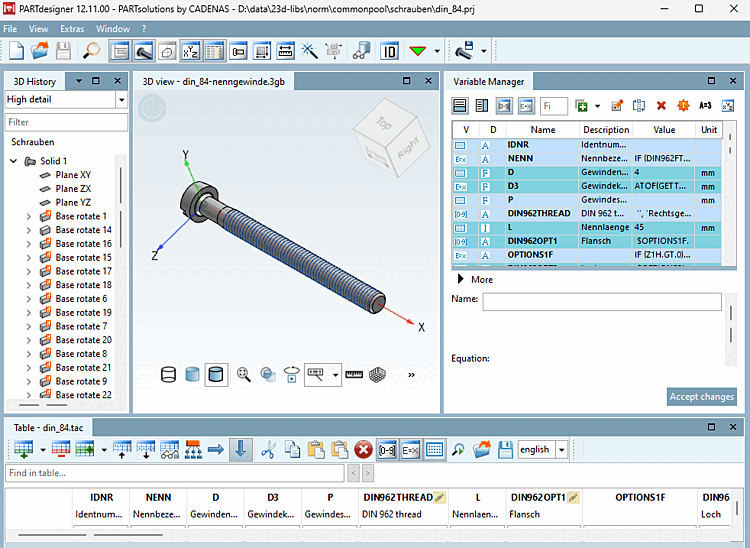

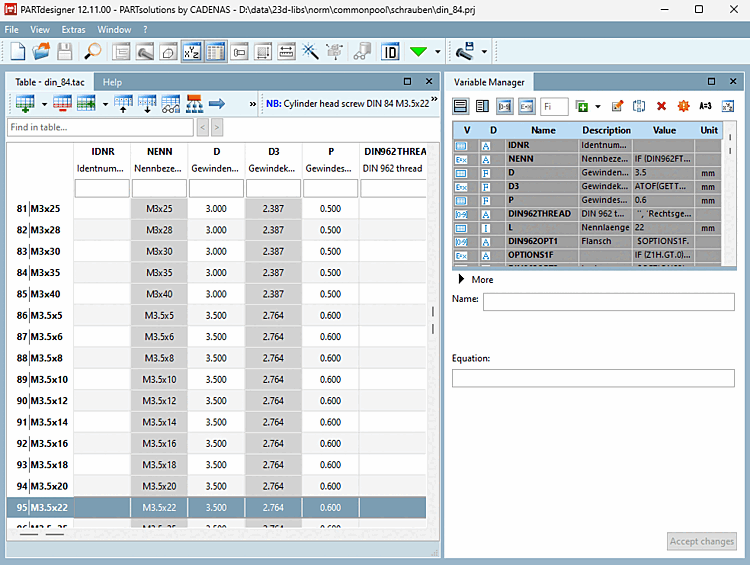

    Beim Öffnen über die Projektdatei werden sowohl 3db- als auch tab/tac-Datei gestartet.

  • Meta Dateien (*.2db)

  • Meta Dateien (*.ps3)
