7.17.4.  Aperto

[Nota]Nota

Se la modalità QA è attiva (PARTproject -> Extra [Extras] -> Impostazioni [Preferences...]... -> Generale [General] -> Attiva QA [Activate QA] ), l'apertura o la creazione diretta di file in PARTdesigner non è consentita. La modifica deve essere avviata tramite PARTproject.

In modalità AQ, le voci di menu e i pulsanti Nuovo [New], Nuova tabella [New table] e Apri [Open] rimangono inattivi o viene visualizzato un messaggio corrispondente.

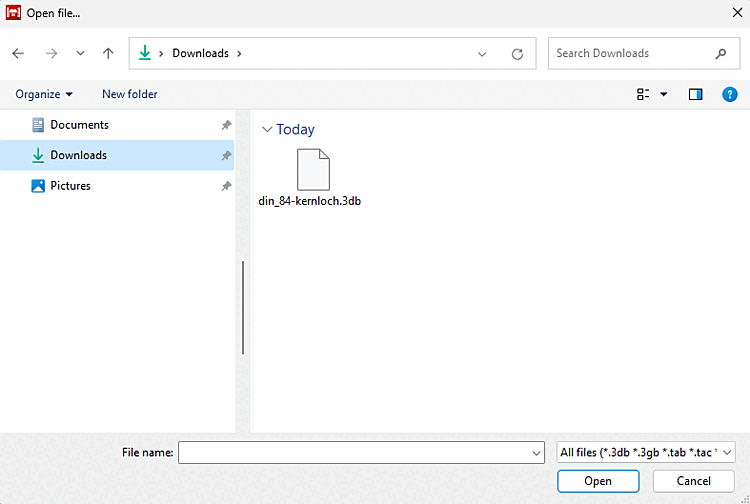

È possibile utilizzare il pulsante Apri [Open] o il comando di menu Apri [File] -> File [Open] per creare diversi tipi di file aperto:

Figura 7.1318.

[Nota]Nota

L'interfaccia utente è personalizzata in base al tipo di file aperto.

[Nota]Nota

Vengono visualizzati solo i file per il formato di file impostato.

[Attenzione]Attenzione

Salvare il modello/progetto corrente prima di aprire un nuovo file.

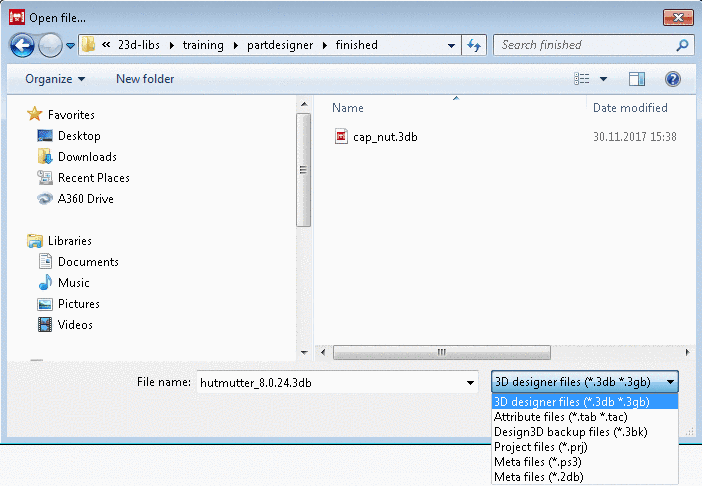

I singoli formati di file

  • File Design3D (*.3db [3D designer files (*.3db *.3gb)] * .3gb) [3D designer files (*.3db *.3gb)] , *.dbs

    [Nota]Nota

    La tabella viene generata sulla base delle variabili [Variables] e dei valori [Values] (variabili di progetto) già creati durante la creazione della geometria.

    Figura 7.1319.

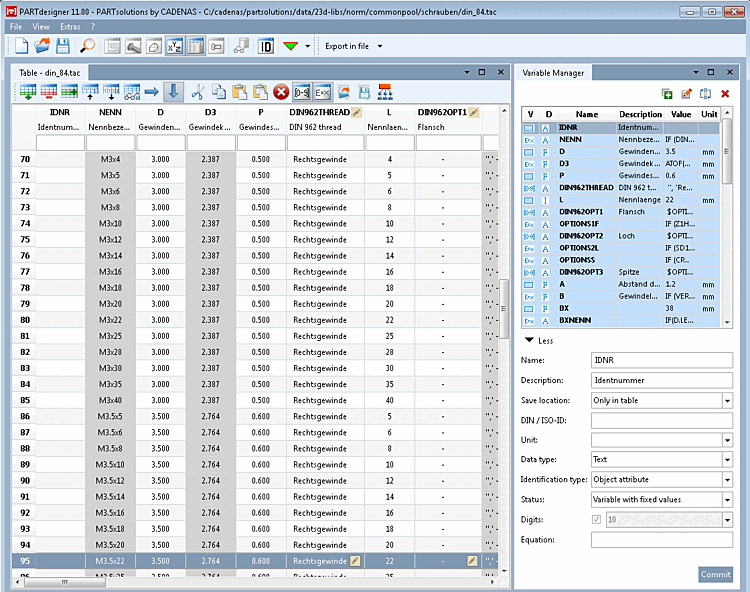

  • File di caratteristiche (*.tab [Attribute files (*.tab *.tac)] * .tac) [Attribute files (*.tab *.tac)]

    [Nota]Nota

    I file *.tac sono costituiti da una stringa di caratteri criptati e sono accessibili solo se si dispone di una licenza [License] corrispondente.

    Figura 7.1320.

  • File di backup di Design3D (*.3bk) [Design3D backup files (*.3bk)]

  • File di progetto (*.prj) [Project files (*.prj)]

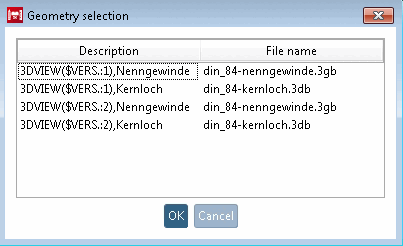

    Quando si apre un file di progetto, si apre la finestra di dialogo di selezione della geometria [Geometry selection].

    Il file 3db/3gb corrispondente viene visualizzato in base al file tab/tac assegnato al progetto.

    Figura 7.1321.

    Selezionare la geometria desiderata (*.3db/*.3gb) e confermare con OK.

    [Nota]Nota

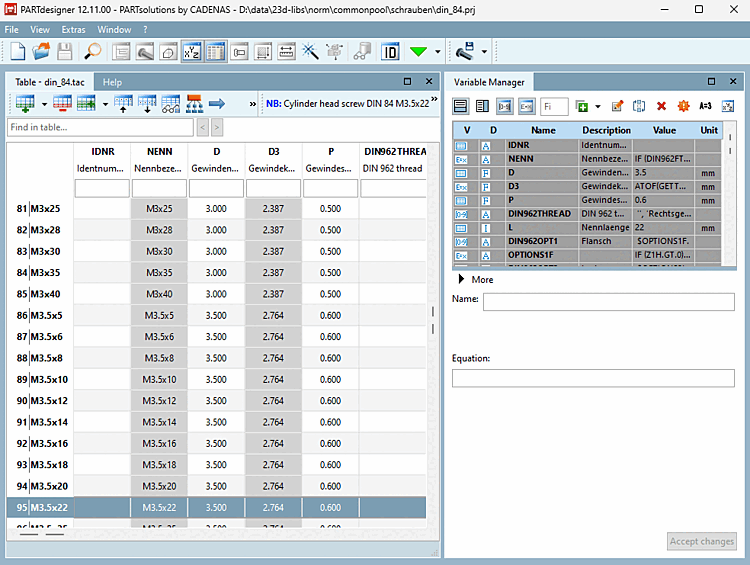

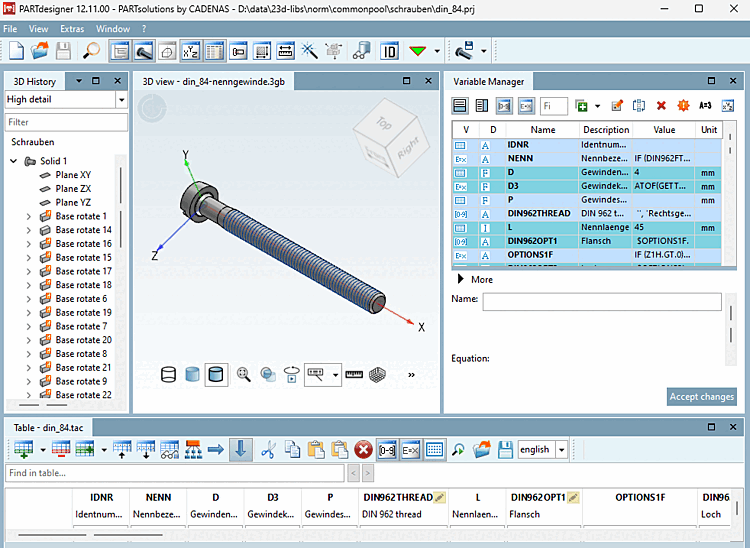

    Quando si apre tramite il file di progetto, vengono avviati sia il file 3db che il file tab/tac.

  • File meta (*.2db) [Meta files (*.2db)]

  • File meta (*.ps3) [Meta files (*.ps3)]
