7.13.5.7.1.2.  Positionnement

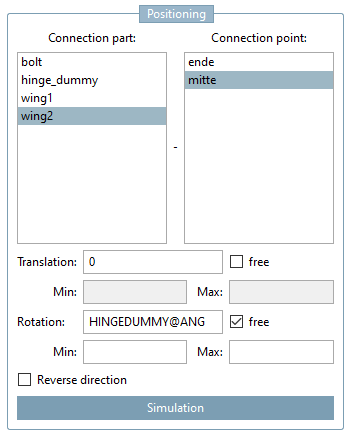

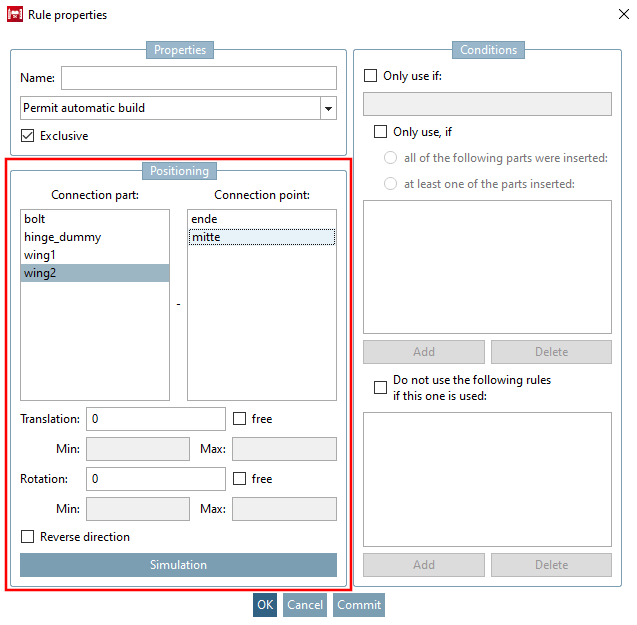

  • Pièce jointe [Connection part] ou point d'attache [Connection point]:

    Il est possible d'attribuer des pièces jointes au point de rattachement actuellement sélectionné. La sélection de la pièce ou de son point d'attache s'effectue via ces deux champs. Dans l'illustration ci-dessus, par exemple, la pièce jointe "part2" est attribuée au point d'attache "IP1KNUEBELOK".

  • Rotation: Possibilité de rotation de l'élément de construction autour d'un point d'attache (via la mesure angulaire ou les variables).

    • Dans le champ de saisie de Rotation, vous définissez la position initiale de l'élément mobile dans la CAO.

    • L'option Libre [free] permet de faire pivoter librement autour de l'axe de rotation des éléments d'assemblage qui ont été transférés de PARTdataManager dans un système de CAO.

      Si l'option Libre [Free] est activée, il est possible de définir une position minimale et maximale (voir point suivant).

      [Remarque]Remarque

      La rotation libre n'est possible que si le lien automatique a été activé dans l' interface CADENAS PARTsolutions vers le système CAO correspondant (Config dans $CADENAS_SETUP/if<cadname>.cfg -> clé UseAsmMates=Yes) !

    • Les indications [Max] min [Min] et max [Max] sont utilisées pour spécifier la restriction également dans le système de CAO. Par exemple, un levier ne peut se déplacer que dans la plage définie.

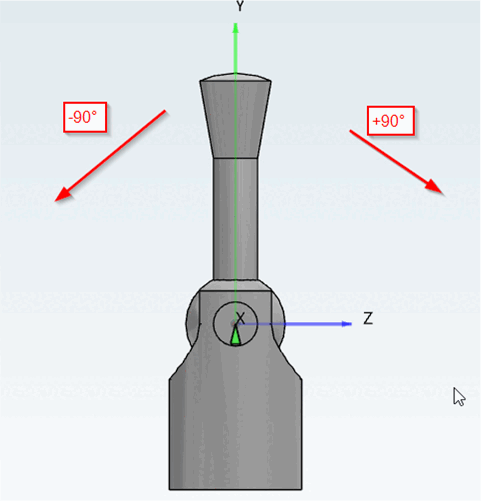

      Levier avec position de départ à 0° et plage de rotation de -90° à +90°.

      Levier avec position de départ à 0° et plage de rotation de -90° à +90°.

      [Remarque]Remarque

      N'hésitez pas à consulter l' exemple.

      Visualisation dans la vue 3D

      Les valeurs min et max de translation et de rotation définies sont visualisées dans la vue 3D.

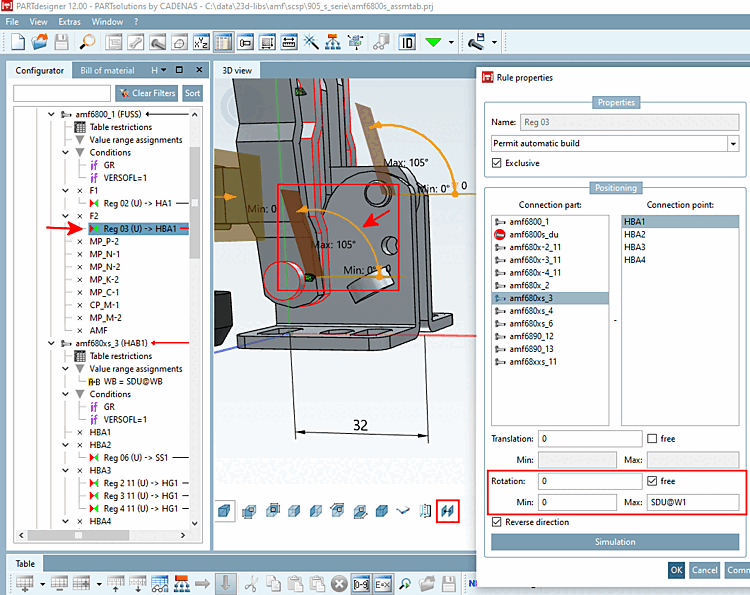

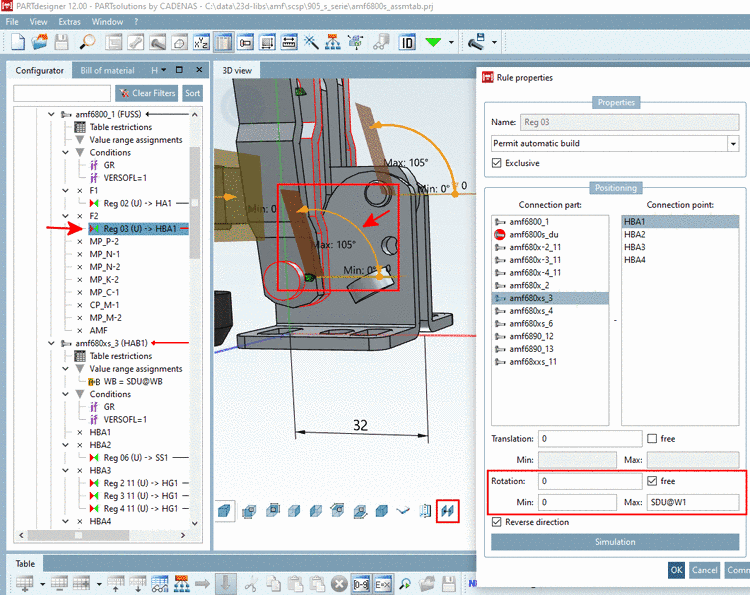

      Exemple avec "rotation [Rotation]

      Exemple avec "rotation [Rotation]

      La fonction peut être configurée dans la barre d’outils 3D via Bouton Limites de contrôle Les annonces [Show rule limits] peuvent être activées ou désactivées. Vraiment activé, toutes les limites de contrôle d’un ensemble sont Montré.

      Les valeurs minimales sont représentées par des niveaux jaunes, les valeurs maximales par des niveaux rougeâtres. La valeur correspondante est affichée à l'intérieur ou à côté.

      La valeur actuelle est représentée par un point orange (valeur à côté) sur une ligne (translation) ou un arc (rotation) orange.

      Si des formules sont utilisées, la valeur résolue est affichée.

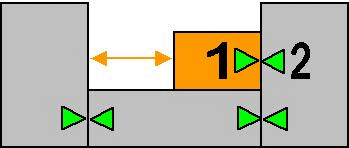

  • Translation: distance entre deux points d'attache (par valeur ou variable). Dans la figure ci-dessous, le profil se déplace (plus tard dans le système CAO) à la distance entre les points d'attache 1 et 2.

    • Dans le champ de saisie de Translation, vous définissez la position initiale de l'élément mobile dans la CAO.

    • L'option Libre [free] permet de faire pivoter librement autour de l'axe de translation des éléments d'assemblage qui ont été transférés de PARTdataManager dans un système de CAO.

      Si l'option Libre [Free] est activée, il est possible de définir une position minimale et maximale (voir point suivant).

      [Remarque]Remarque

      La traduction libre n'est possible que si le lien automatique a été activé dans l' interface de CADENAS PARTsolutions vers le système de CAO correspondant (Config dans $CADENAS_SETUP/if<cadname>.cfg -> clé UseAsmMates=Yes) !

    • Les indications [Max] min [Min] et max [Max] sont utilisées pour spécifier la contrainte également dans le système de CAO.

      Visualisation dans la vue 3D

      Les valeurs min. et max. définies pour la translation et la rotation sont visualisées dans la vue 3D. Voir aussi ci-dessus sous Rotation.

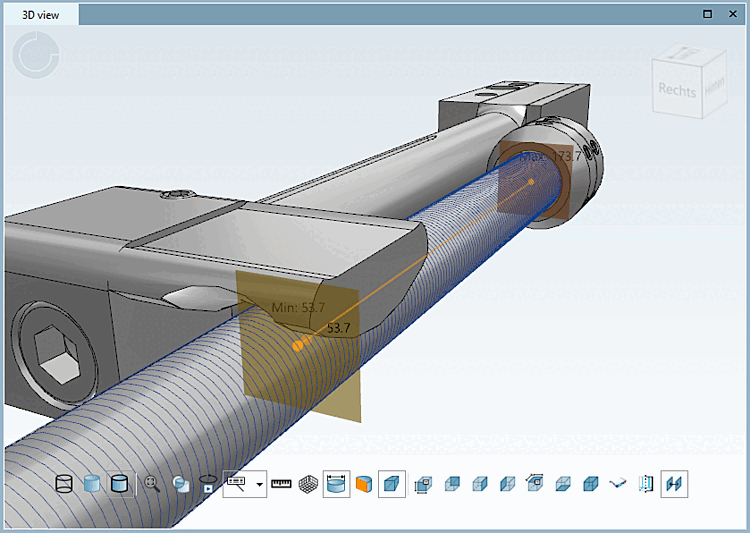

      Exemple "Translation [Translation]

      Exemple "Translation [Translation]

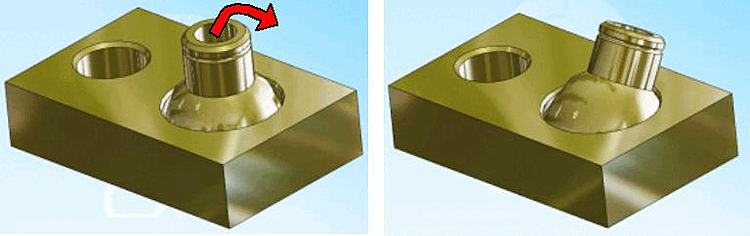

  • Inverser la direction [Reverse direction]: La pièce est tournée d'un angle de 180 degrés par rapport à l' axe Z [Z axis] au point d'attache.

    Inverser la direction : désactivé

    Inverser la direction : désactivé

    Inverser la direction : activé (incorrect dans le cas concret)

    Inverser la direction : activé (incorrect dans le cas concret)

  • Simulation

    Vous trouverez des détails à ce sujet dans la rubrique Section 3.6, « Simulation ».

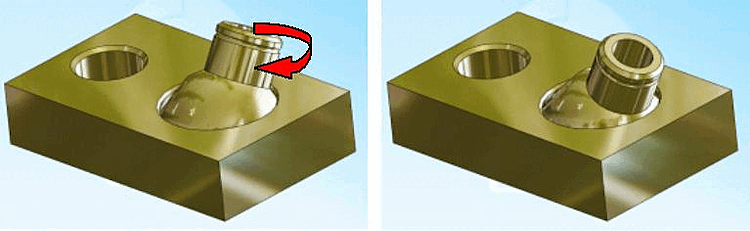

  • Inclinaison [Tilt]: ... permet l'inclinaison en un point d'attache.

    [Remarque]Remarque

    À partir de la V11, n'est plus affichée que pour les anciens ensembles qui utilisaient déjà cette fonctionnalité. Ne doit plus être utilisé pour les nouveaux ensembles.

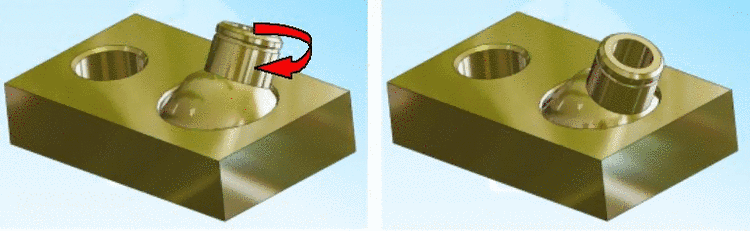

  • Pivoter [Swivel] ...permet de pivoter en position inclinée.

    [Remarque]Remarque

    À partir de la V11, n'est plus affichée que pour les anciens ensembles qui utilisaient déjà cette fonctionnalité. Ne doit plus être utilisé pour les nouveaux ensembles.
