Dans la boîte de dialogue Propriétés de la règle [Rule properties], il est également possible, en option, de définir des conditions pour l'application d'une règle.
Exemple : Le composant sélectionné ne doit être ajouté que si la valeur de la variable de l'élément de départ fictif SCHARNIERDUMMY est supérieure ou égale à 75.
Activez l'option Utiliser uniquement si s'applique [Only use if].

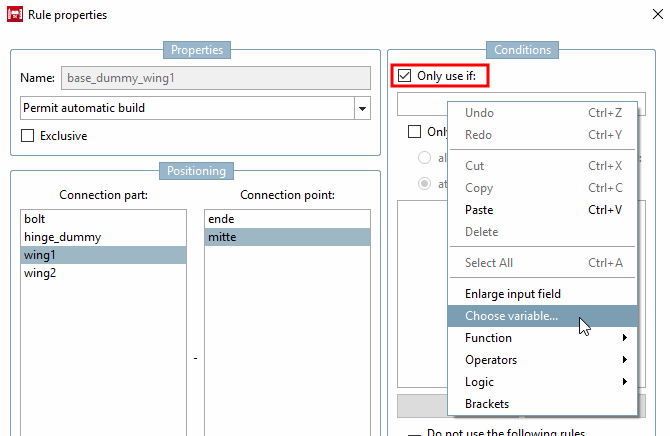

Dans le champ de saisie, appelez la commande de menu contextuel Sélectionner une variable. [Choose variable...].. dans le menu déroulant.

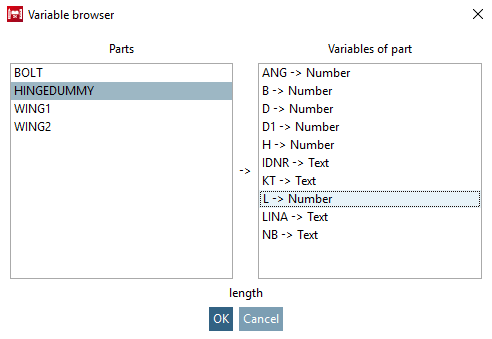

-> Le navigateur variable s'ouvre.
Définissez la pièce et la variable et confirmez en cliquant sur .

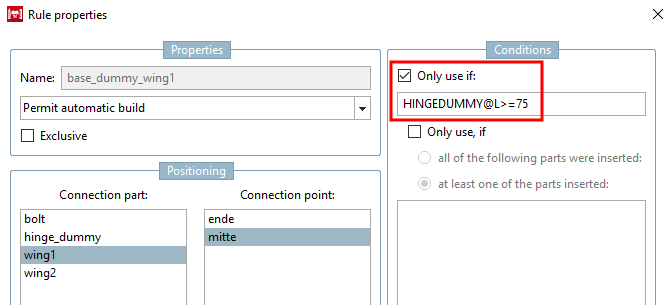

Inscrivez manuellement ">=75" derrière.
Application d'une règle en fonction de la présence d'un ou de plusieurs autres composants dans l'assemblage
Le composant choisi (ici par exemple "boulon") ne doit être ajouté que si les "ailes 1" et "ailes 2" sont également présentes.

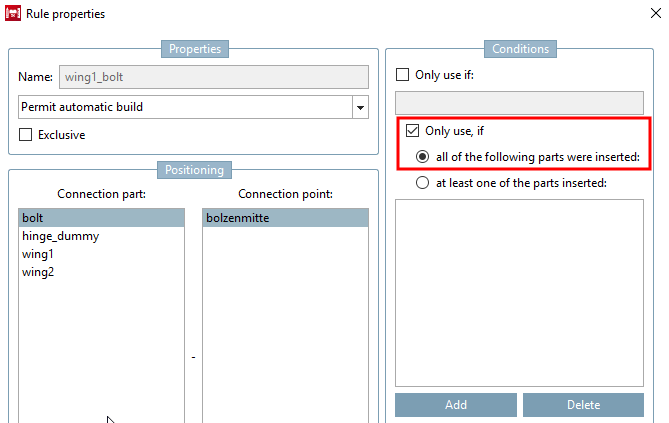

Activez l'option Utiliser uniquement si [Only use, if].
Vous pouvez faire en sorte que la condition soit remplie en fonction de l'utilisation de tous les composants ou d 'un seul.
Choisissez l'une des deux options : (ici, dans l'exemple, la première)

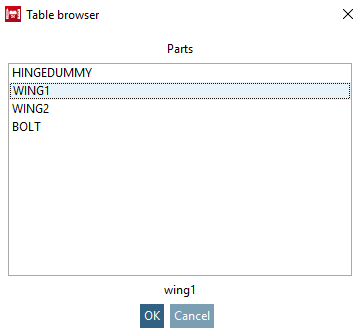

-> La fenêtre de dialogue Tableaux Browser [Table browser] s'ouvre. Vous voyez toutes les parties de l'assemblage.
supprimera à nouveau de la liste le composant actuellement sélectionné).
Sélectionnez l'une après l'autre celles que vous souhaitez reprendre dans la condition. (Sélection et confirmation avec )

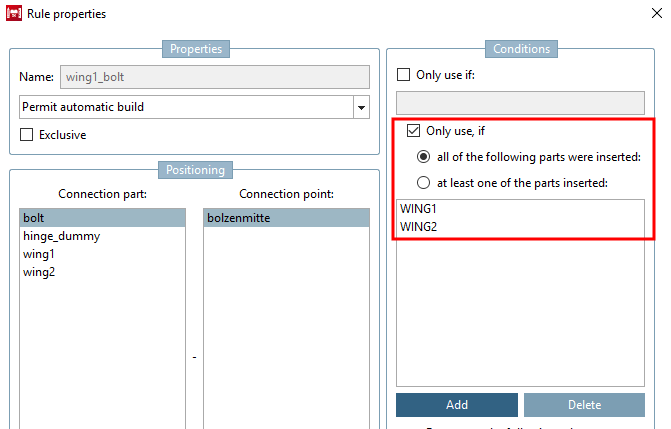

-> Les sélectionnés sont maintenant affichés dans la zone de dialogue Utiliser seulement si [Only use, if].
Exclusion d'une règle (donc de l'insertion d'un composant) en fonction de la présence d'un ou de plusieurs autres composants dans l'assemblage :
Le boulon 2 doit exclure l'aile 2 dans la structure d'assemblage.
Le composant sélectionné est le boulon 2.

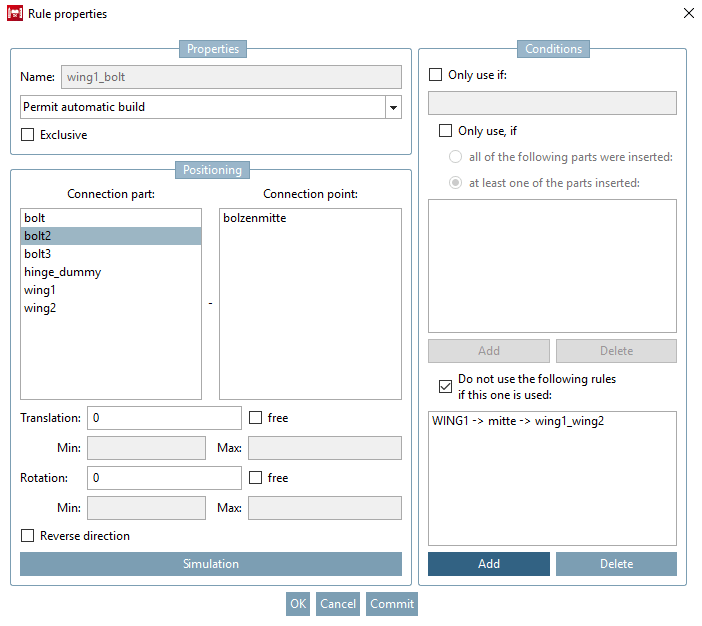

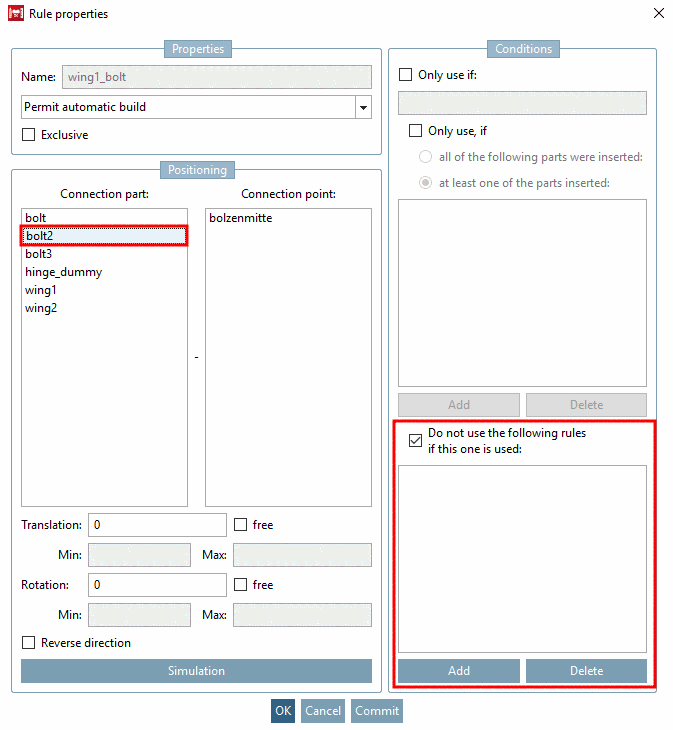

Activez l'option Ne pas utiliser les règles suivantes si elles sont utilisées [Do not use the following rules if this one is used].
-> Dans la boîte de dialogue Regel Browser [Rule browser], vous voyez la vue d'ensemble des composants de l'assembly.

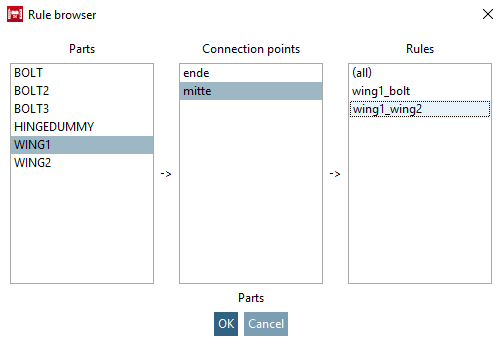

Pour invalider la règle "fluegel1_fluegel2" qui insère "aile 2" dans l'assemblage, vous devez effectuer les réglages suivants dans le navigateur de règles [Rule browser].
Maintenant, la règle est la suivante : l'aile 2 ne peut pas faire partie de l'assemblage dès que le boulon 2 est repris dans l'assemblage.
