Appelez PARTdesigner à partir de PARTproject.

Appelez la géométrie [Geometry] concernée (*.3db) dans PARTdesigner.

Cliquez sur le bouton Dérivation 2D [2D derivation].

-> La fenêtre d'accueil correspondante s'ouvre.

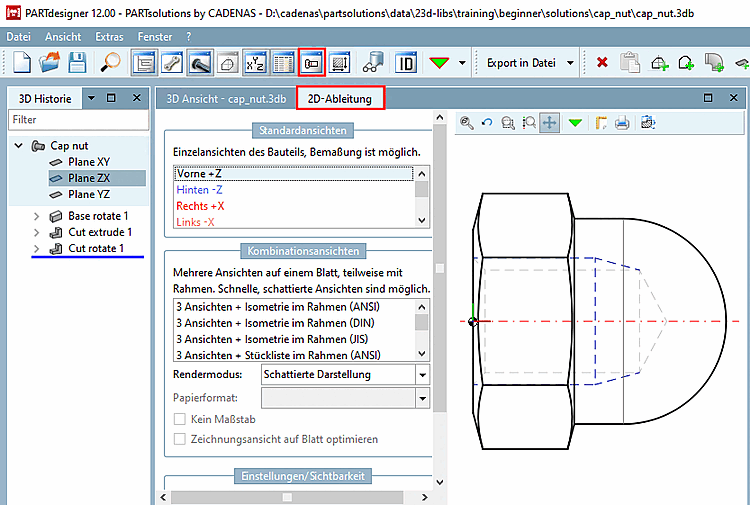

Sélectionnez la vue souhaitée (Avant [Front], Arrière [Back], Droite [Right], etc.). Dans l'exemple, c'est la vue Avant [Front] qui est affichée.

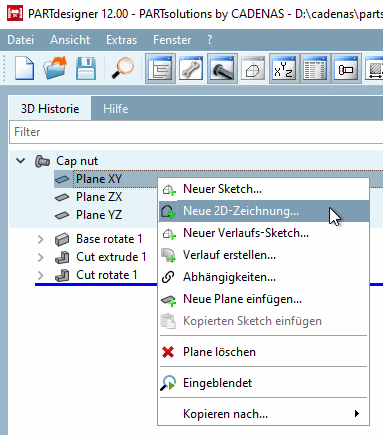

Dans la fenêtre du docking Historique 3D [3D History], appelez avec le bouton secondaire de la souris le menu contextuel du plan dans lequel l'esquisse a été créée et qui doit servir de base à la vue des cotes.

Cliquez ensuite sur Nouveau dessin 2D [New 2D drawing].

Remarque Les plans cotés peuvent être enregistrés au sein de PARTdesigner en tant que dessins 2D indépendants et sont directement disponibles dans PARTdataManager. Ils ne sont pas enregistrés en tant que fichier propre, mais dans le fichier 3db.

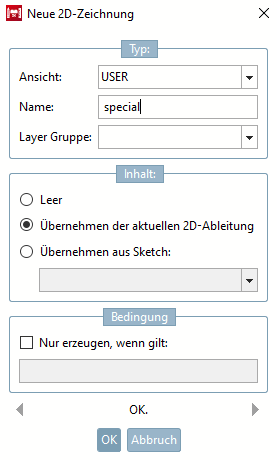

-> La boîte de dialogue du même nom apparaît.

Sélectionnez une entrée dans la zone de liste sous Affichage [View]. Soit l'affichage standard correspondant à la sélection précédente (dans ce cas, la désignation [Description] est attribuée automatiquement), soit "USER" pour pouvoir attribuer librement la désignation et créer un affichage supplémentaire.

Dans les exemples suivants, USER a été utilisé.

Dans Contenu [Content], sélectionnez l'option Appliquer la dérivation 2D actuelle [Accept current 2D derivation] et confirmez ensuite en cliquant sur OK.

-> La vue passe à l' esquisseur [Sketcher].
