Richiamare PARTdesigner da PARTproject.

Richiamare la geometria [Geometry] pertinente (*.3db) in PARTdesigner.

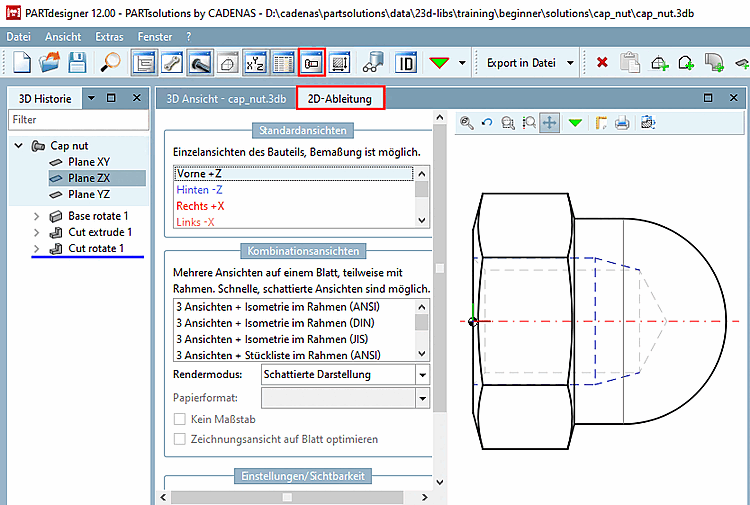

Fare clic sul pulsante Derivazione 2D [2D derivation] .

-> Si apre la finestra di aggancio corrispondente.

Selezionare la vista desiderata (anteriore [Front], posteriore [Back], destra [Right], ecc.). L'esempio mostra la vista anteriore [Front].

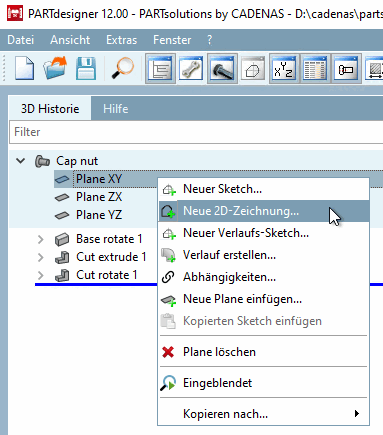

Nella finestra di aggancio della cronologia 3D [3D History], utilizzare il pulsante secondario del mouse per richiamare il menu contestuale del piano in cui è stato creato lo schizzo che servirà da base per la vista di quotatura.

Fare clic su Nuovo disegno 2D [New 2D drawing].

Figura 5.729.

Nota I disegni di quote possono essere salvati in PARTdesigner come disegni 2D indipendenti e sono direttamente disponibili in PARTdataManager. Non vengono salvati come file separati, ma nel file 3db.

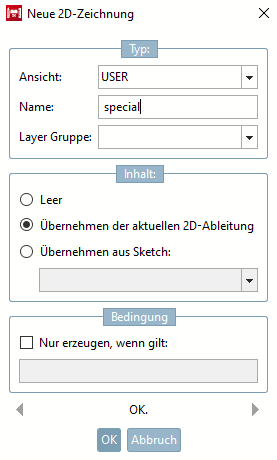

-> Appare l'omonima finestra di dialogo.

Nella casella di riepilogo, alla voce Vista [View], selezionare la vista standard corrispondente alla selezione precedente (il nome [Description] viene assegnato automaticamente) oppure "UTENTE" per poter assegnare liberamente il nome e creare una vista aggiuntiva.

USER è stato utilizzato nei seguenti esempi.

In Contenuto [Content], selezionare l'opzione Applica derivazione 2D corrente [Accept current 2D derivation] e confermare con OK.

-> La vista passa allo Sketcher. [Sketcher]
