5.11.1.2. Dimensione oggetto *.3db

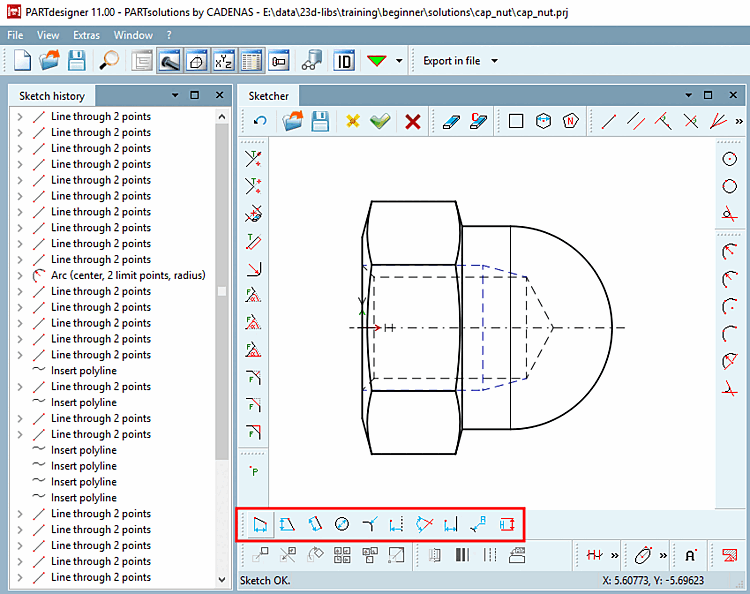

L'oggetto *.3db può essere quotato nello Sketcher utilizzando gli strumenti corrispondenti nella barra degli strumenti di quotatura [Dimensioning].

Figura 5.786.

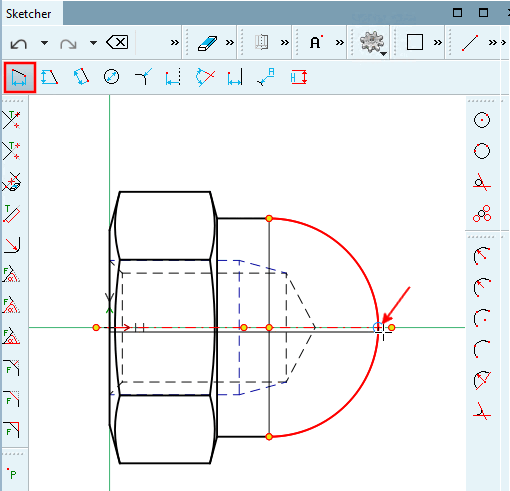

  1. Ad esempio, se si desidera inserire una quota orizzontale (in questo caso l'altezza totale), fare clic sul pulsante Quota verticale a 2 punti [Vertical dimensioning at 2 points] nella barra degli strumenti di quotatura [Dimensioning].

  2. Spostare la freccia del mouse sulla prima riga finché non appare lo snap e fissarlo facendo clic con il mouse.

  3. Ripetere questo passaggio per la seconda riga.

  4. Trascinare le linee di quota nella posizione desiderata e fissarle con un clic del mouse.

    -> La quotatura diventa visibile e i parametri di impostazione della quotatura appaiono nella finestra di aggancio Modifica elemento [Edit element].

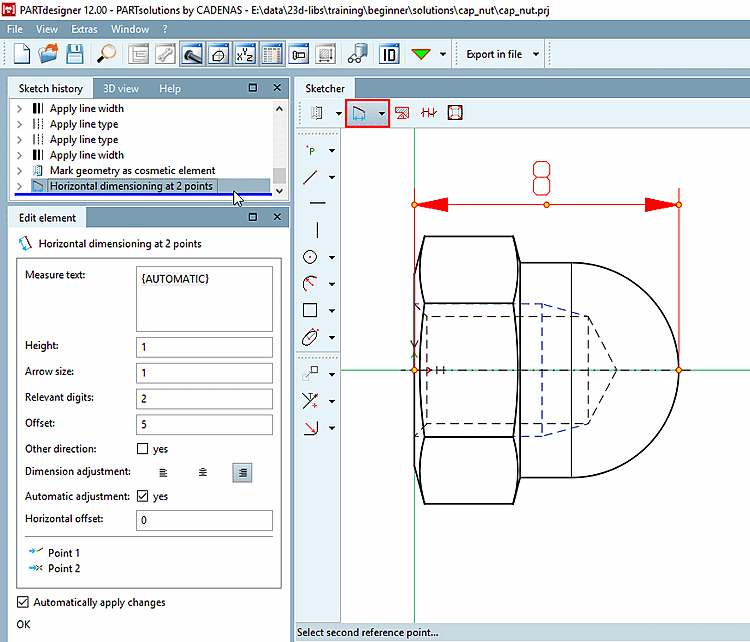

    Esempio per "dimensione orizzontale"

    Figura 5.787. Esempio per "dimensione orizzontale"

  5. Determinare i singoli parametri:

    • Testo della dimensione [Dimension text]:

      Per impostazione predefinita,"{AUTOMATICO}" appare tra parentesi graffe.

      "AUTOMATICO" utilizza il valore corrente della geometria.

      Formare il testo [Dimension text] della dimensione [Dimension text] in modo statico o dinamico o misto statico-dinamico.

      Dimensione testo [Dimension text]: statico

      Immettere qualsiasi testo statico.

      Hello

      Testo della dimensione [Dimension text]: statico-dinamico

      Combinare entrambe le opzioni.

      K={K}

      Dimensione testo [Dimension text]: dinamico

      Inserire solo la variabile desiderata. Il valore corrispondente viene generato dinamicamente.

      {L}

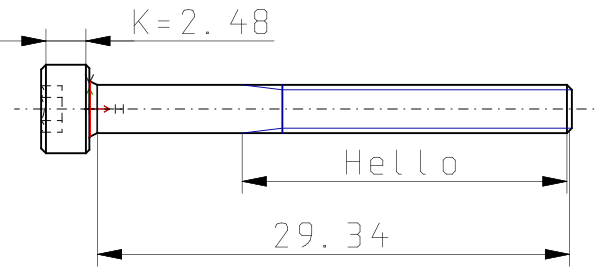

      Testo di dimensione - 3 possibilità

      Figura 5.788. Testo di dimensione - 3 possibilità

    • Altezza [Height]: dimensioni del tipo

    • Dimensione della freccia [Arrow size]:

    • Cifre rilevanti [Relevant digits]: Qui si definiscono le cifre decimali [Decimal digits] del testo della dimensione [Dimension text].

    • Offset: distanza tra la linea di quota e l'inviluppo.

    • Altra direzione [Other direction]: la linea di quota è posizionata sull'altro lato dell'oggetto.

    • Allineamento dimensionale [Dimension adjustment]:

      Orientamento dimensionale [Dimension adjustment]: sinistra

      Figura 5.789.  Orientamento dimensionale [Dimension adjustment]: sinistra

      Allineamento delle dimensioni [Dimension adjustment]: centrato

      Figura 5.790.  Allineamento delle dimensioni [Dimension adjustment]: centrato

      Orientamento delle dimensioni [Dimension adjustment]: destra

      Figura 5.791.  Orientamento delle dimensioni [Dimension adjustment]: destra

    • Allineamento automatico [Automatic adjustment]:

      • Casella di controllo disattivata: La specifica sotto Allineamento dimensioni [Dimension adjustment] viene sempre presa in considerazione.

      • Casella di controllo attivata:: La specifica in Allineamento quote [Dimension adjustment] viene presa in considerazione solo se la quota non rientra tra le frecce.

    • Offset orizzontale [Horizontal offset]: determina l'offset orizzontale del testo della quota rispetto al punto centrale.

    [Nota]Nota

    Per soddisfare requisiti di progettazione elevati, creare i disegni quotati esternamente e renderli disponibili, ad esempio, come file DWG/DXF. Vedere Sezione 5.11.2, “ Creare e importare/convertire viste di quotatura esternamente ”.

    Lagenerazione dinamica dei contenuti delle variabili nel testo della dimensione è possibile solo nel modo descritto sopra!

  6. Fare clic sul pulsante Applica modifiche [Accept changes] .

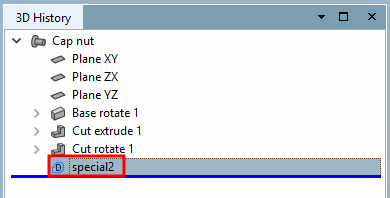

    -> La nuova vista creata viene visualizzata nell'area del menu Storia 3D [3D History].

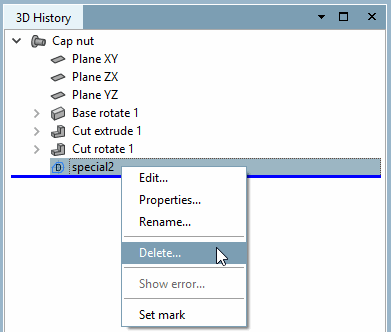

    Con il comando del menu contestuale Elimina.. [Delete...]. è possibile cancellare la vista di quotatura creata in aggiunta, se necessario.

  7. Aprire il componente in PARTdataManager.

    -> La vista di dimensionamento personalizzata è ora disponibile anche in Specifiche tecniche [Technical details].

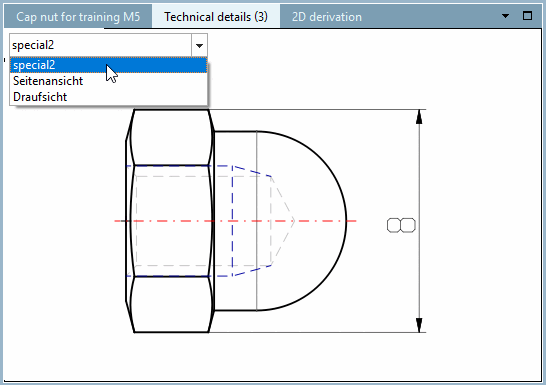

    PARTdataManager - Viste di dimensionamento [Dimensioning views]

    Figura 5.792. PARTdataManager - Viste di dimensionamento [Dimensioning views]
