Les arrondis/chanfreins peuvent avoir un aspect différent dans les différents systèmes de CAO que dans ENTERPRISE 3Dfindit et PARTdesigner.

PARTdesigner / PARTdataManager

Inventor 2018

SolidEdge ST10

SolidWorks 2017

Creo 4.0

Chanfrein anguleux/angulaire dans Creo 4.0

Même au sein d'un système de CAO, la représentation peut différer (voir l'exemple de Creo).

Creo 4.0 : Chanfrein d'arête (par défaut)

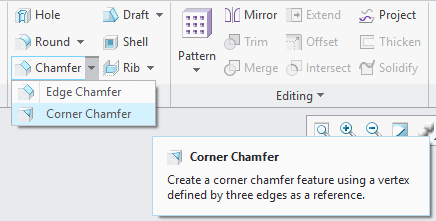

Option de réglage Creo 4.0 ; chanfrein d'arête / chanfrein d'angle

Creo 4.0 : Chanfrein d'angle

Dans le cas d'une fonction Blend-Fase avec 3 arêtes qui se rencontrent dans un coin, un avertissement est émis lors du test de la pièce [Test part] ou du méta test, car la représentation peut être différente dans certains systèmes de CAO.

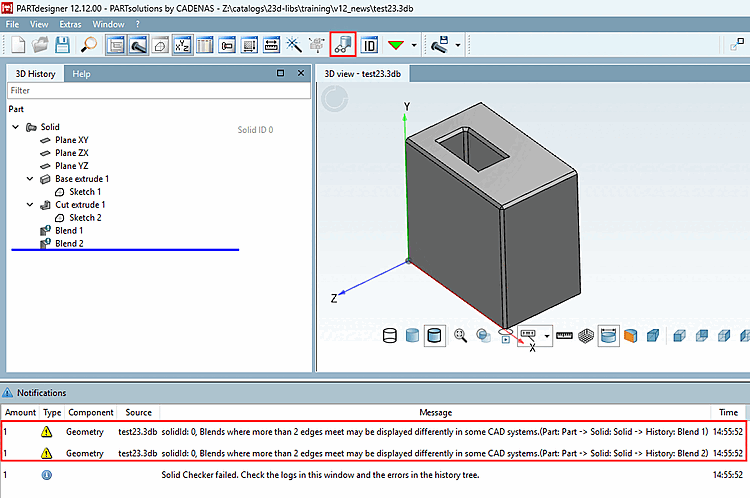

Exemple : Parallélépipède rectangle avec fonction Blend-Fase sur 3 arêtes intérieures et 3 arêtes extérieures
