Rundungen/Fasen sehen evtl. in den einzelnen CAD-Systemen anders aus als in ENTERPRISE 3Dfindit und PARTdesigner.

PARTdesigner / PARTdataManager

Inventor 2018

SolidEdge ST10

SolidWorks 2017

Creo 4.0

Kantige/eckige Fase in Creo 4.0

Auch innerhalb eines CAD-Systems kann die Darstellung differieren (siehe Beispiel Creo).

Creo 4.0: Kantenfase (default)

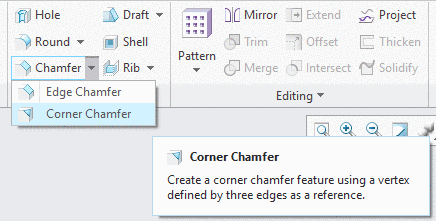

Creo 4.0 Einstellungsoption; Kantenfase / Eckenfase

Creo 4.0: Eckenfase

Beim einem Blend-Fase-Feature mit 3 Kanten, die sich in einer Ecke treffen, wird bei Teil testen [Test part] oder Testmeta eine Warnung ausgegeben, da die Darstellung in manchen CAD-Systemen abweichend sein kann.

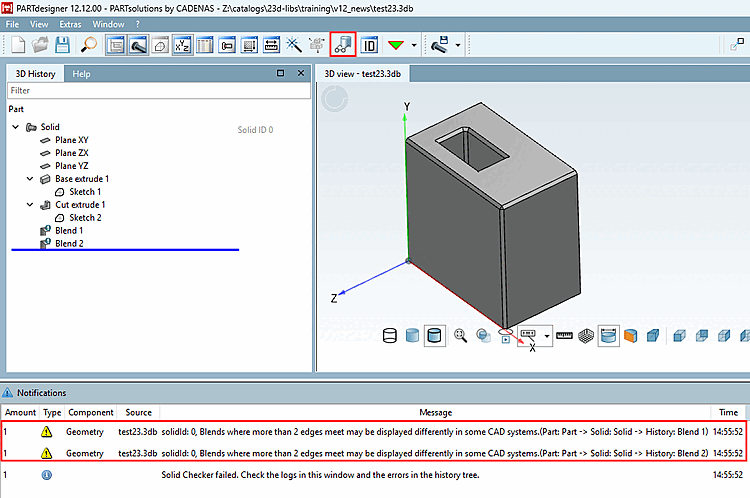

Beispiel: Quader mit Blend-Fase-Feature an 3 Innen- und 3 Außenkanten
