Gli arrotondamenti/gli smussi possono apparire diversi nei singoli sistemi CAD rispetto a ENTERPRISE 3Dfindit e PARTdesigner.

Figura 7.276. PARTdesigner / PARTdataManager

Figura 7.277. Inventor 2018

Figura 7.278. SolidEdge ST10

Figura 7.279. SolidWorks 2017

Figura 7.280. Creo 4.0

Smusso angolare/angolare in Creo 4.0

La visualizzazione può variare anche all'interno di un sistema CAD (si veda l'esempio di Creo).

Figura 7.281. Creo 4.0: smusso del bordo (predefinito)

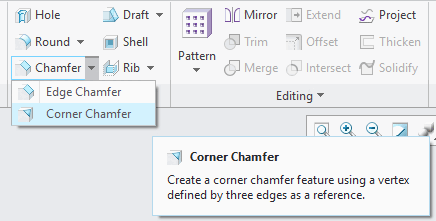

Figura 7.282. Opzione di impostazione di Creo 4.0; smusso di bordo / smusso d'angolo

Figura 7.283. Creo 4.0: smusso d'angolo

Nel caso di una smussatura con 3 spigoli che si incontrano in un angolo, viene emesso un avviso durante la verifica della parte [Test part] o della meta di prova, poiché la visualizzazione potrebbe essere diversa in alcuni sistemi CAD.

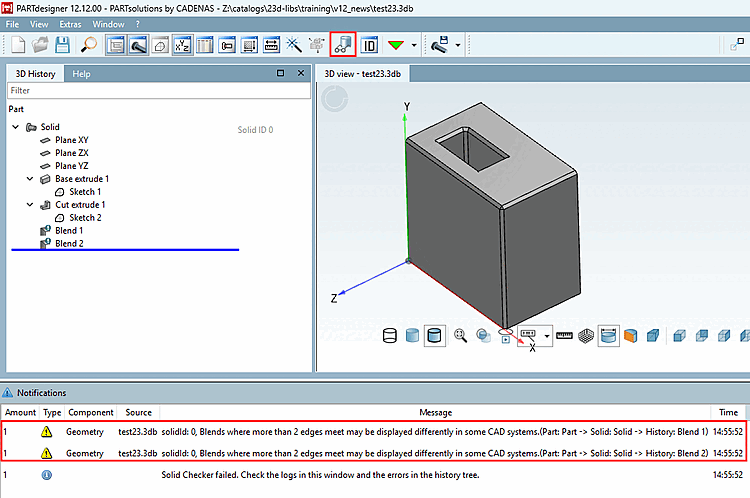

Figura 7.284. Esempio: Cuboide con caratteristica di smussatura su 3 bordi interni e 3 esterni
