Dans le bloc BomNormalAttributes, vous déterminez quels attributs ENTERPRISE 3Dfindit doivent être transmis à la nomenclature.

En option, vous pouvez modifier les entrées de champ ou saisir des variables ou du texte dans des champs vides.

Par défaut, AutoCAD n'affiche que les attributs "Nom", "Description", "Norme" et "Matériau" dans la liste des pièces (table de nomenclature).

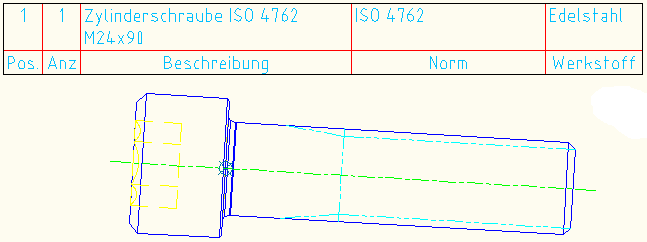

Exemple 1 : Attributs standard dans la nomenclature

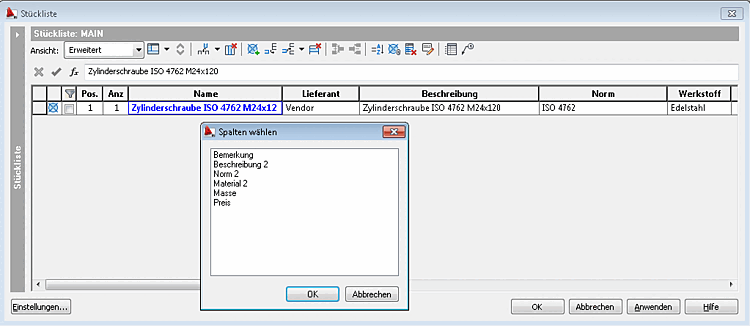

Si vous ajoutez des colonnes dans la boîte de dialogue Nomenclature, vous voyez dans la boîte de dialogue Sélectionner les colonnes quels autres attributs ont été transférés depuis ENTERPRISE 3Dfindit (voir fig. Fig. „Nomenclature étendue avec les attributs "Nom" et "Fournisseur“). Dès que vous avez inséré les colonnes, elles deviennent visibles avec la valeur transmise par ENTERPRISE 3Dfindit.

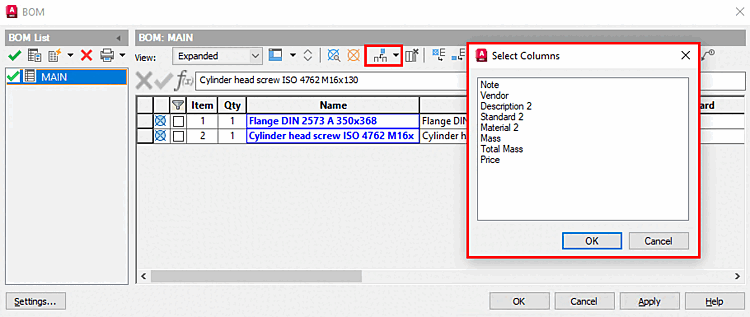

Nomenclature étendue avec les attributs "Nom" et "Fournisseur

Tableau de nomenclature inséré dans le dessin avec les colonnes souhaitées :

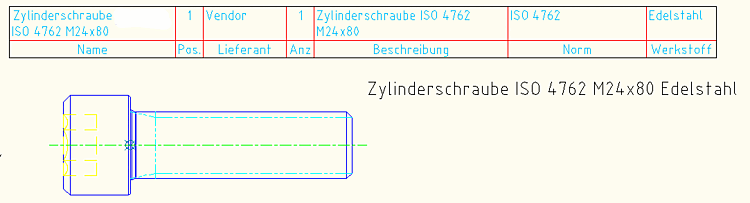

Exemple 2 : Tableau de nomenclature avec attributs supplémentaires
