2.3.1.2.2. Blocco [BomNormalAttributes] - Definizione degli attributi della distinta pezzi
Indietro  Avanti
2.3.1.2.2. Blocco [BomNormalAttributes] - Definizione degli attributi della distinta pezzi
2.3.1.2.2.1. Personalizzazione degli attributi dell'elenco parti

Nel blocco BomNormalAttributes si determina quali attributi di PARTsolutions devono essere trasferiti alla distinta pezzi.

È possibile modificare le voci dei campi o inserire variabili o testo nei campi vuoti.

Per impostazione predefinita, AutoCAD visualizza solo gli attributi "Nome", "Descrizione", "Standard" e "Materiale" nell'elenco dei pezzi (tabella dell'elenco dei pezzi).

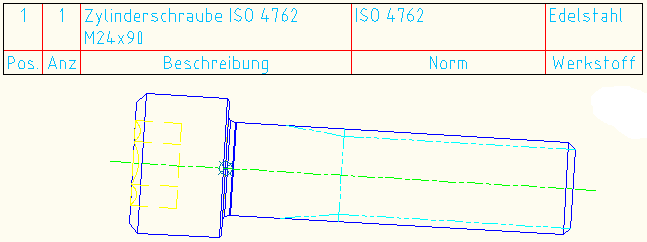

Esempio 1: Attributi standard nella distinta pezzi

Figura 2.63. Esempio 1: Attributi standard nella distinta pezzi

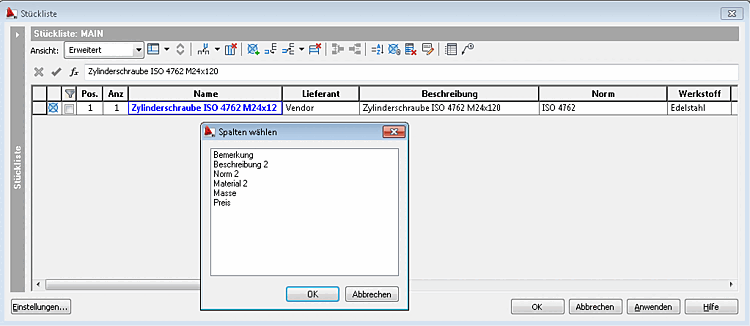

Figura 2.64, “Elenco di parti esteso con gli attributi "Nome" e "Fornitore".”Se si aggiungono colonne nella finestra di dialogo Elenco parti, è possibile vedere quali altri attributi sono stati trasferiti da PARTsolutions nella finestra di dialogo Seleziona colonne(vedere Fig. ). Appena inserite, le colonne diventano visibili con il valore di trasferimento di PARTsolutions.

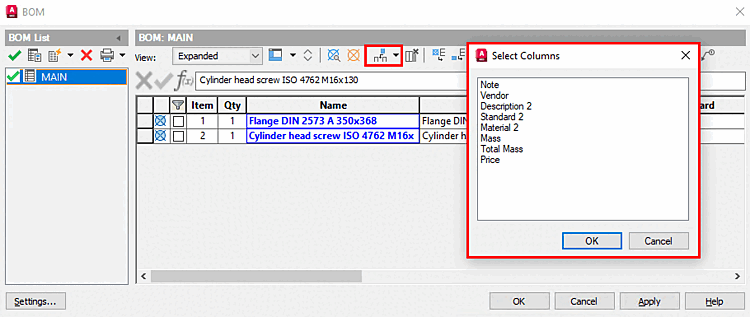

Elenco di parti esteso con gli attributi "Nome" e "Fornitore".

Figura 2.64. Elenco di parti esteso con gli attributi "Nome" e "Fornitore".

Tabella dell'elenco parti con le colonne richieste inserite nel disegno:

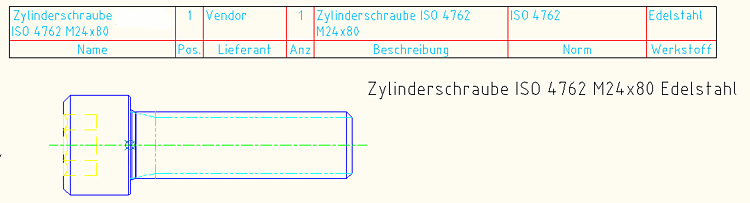

Esempio 2: Tabella elenco parti con attributi aggiuntiviEstendere la tabella dell'elenco partiAutoCAD

Figura 2.65. Esempio 2: Tabella elenco parti con attributi aggiuntivi
