Si un fichier 3db est composé de plusieurs lignes, la classification s'applique à toutes les lignes. Si tous les points d'attache ne sont pas visibles sur toutes les lignes, la classification se fait au maximum. L'interface tolère que des points d'attache ne soient pas nécessaires ou ne soient pas représentés dans l'expression concrète.

exemple:

La pièce d'exemple utilisée ici, le connecteur Wago "2231-0102_0008_0999-0962", a UN 3db qui a 2 ou 24 pôles, selon la ligne du tableau.

Si le nombre de pôles est modifié dans le tableau, les points d'ajout correspondants disparaissent/apparaissent.

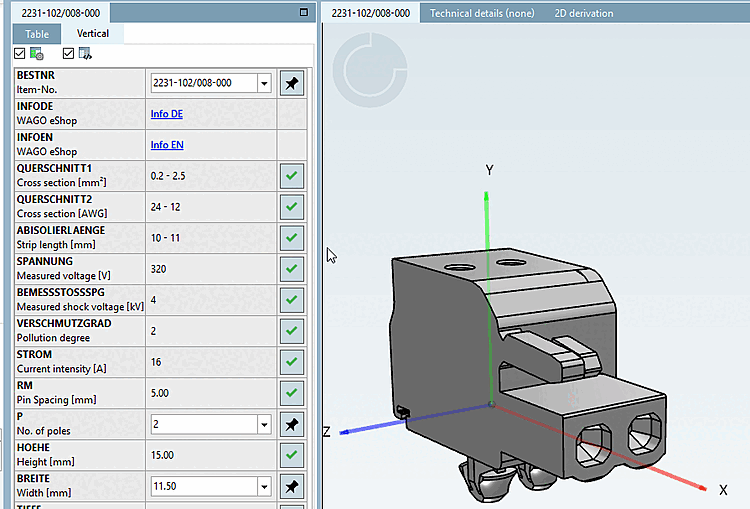

PARTdataManager : Variable P : Nombre de pôles (No. of poles):2

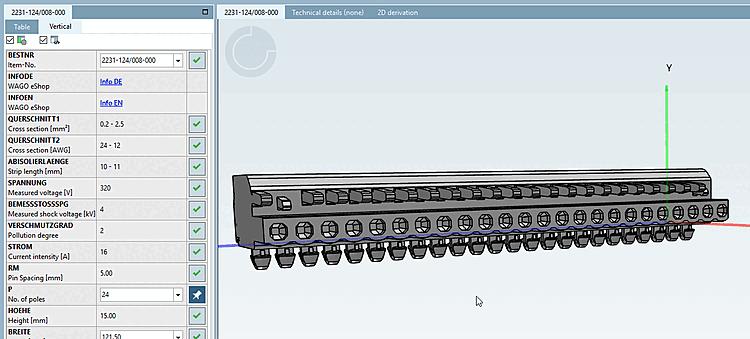

PARTdataManager : Variable P : Nombre de pôles (No. of poles):24

Dans ce projet, 3 séries de points d'attache ont été créées.

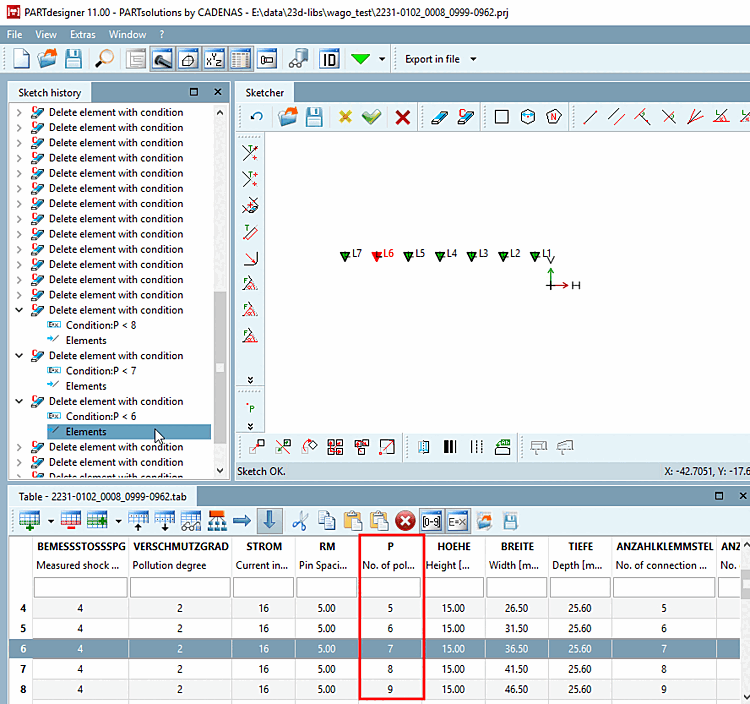

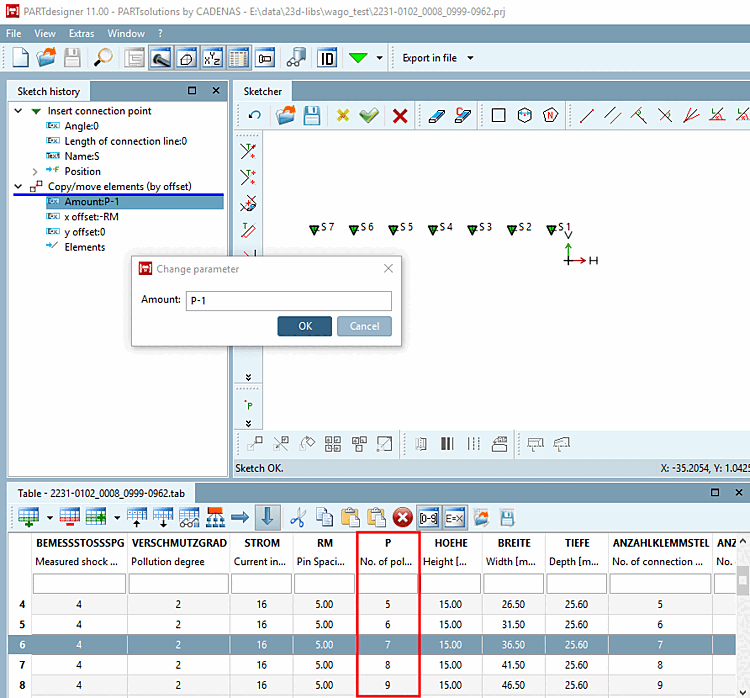

En principe, vous pouvez créer des points mis bout à bout individuellement (ce qui représente un effort considérable si le nombre de points est important) ou en tant que copie.

	Remarque
	La classification des points est possible dans les deux cas.

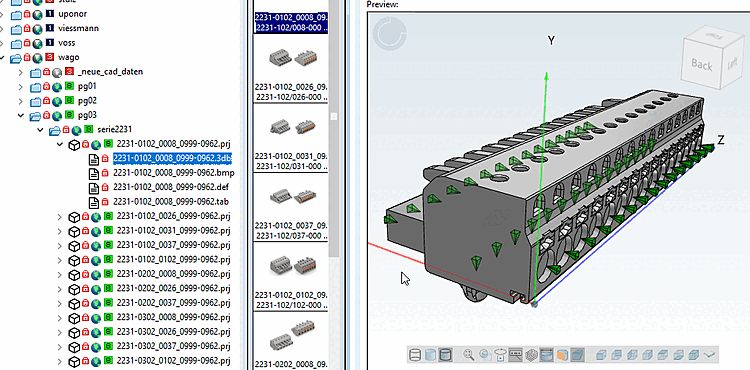

PARTproject - Connecteur Wago : pg03 -> serie2231 -> 2231-0102_0008_0999-0962.3db

Vous trouverez ci-dessous comment créer des points pouvant être affichés ou masqués.

	Remarque
	Pour ce composant, il est en tout cas avantageux de travailler avec des copies. La rangée 1 pour le raccordement des conducteurs montre ici, à titre d'exemple, la possibilité de créer des points individuellement et de les supprimer sous condition.
