Se un file 3db è composto da più righe, la classificazione si riferisce a tutte le righe. Se non tutti i punti di connessione sono visibili in tutte le righe, la classificazione viene impostata al massimo. L'interfaccia tollera se i punti di connessione non sono richiesti o non sono visualizzati nella specifica.

Esempio:

Il pezzo di esempio qui utilizzato, il connettore Wago "2231-0102_0008_0999-0962", ha UN 3db, che ha 2 o 24 poli a seconda della riga della tabella.

Se si modifica il numero di poli nella tabella, i punti di collegamento corrispondenti scompaiono/appaiono.

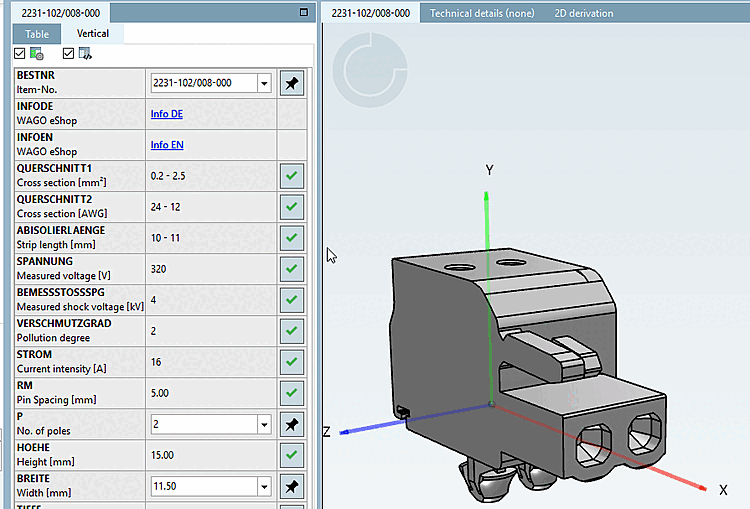

Figura 5.1231. PARTdataManager: Variabile P: Numero di poli: 2

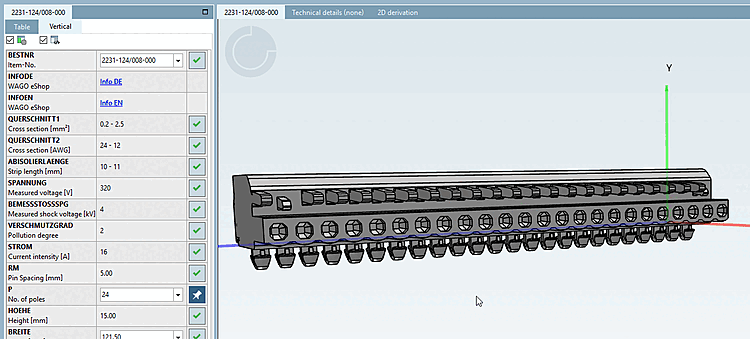

Figura 5.1232. PARTdataManager: Variabile P: Polzahl (numero di pali):24

In questo progetto sono state create 3 file di punti di connessione.

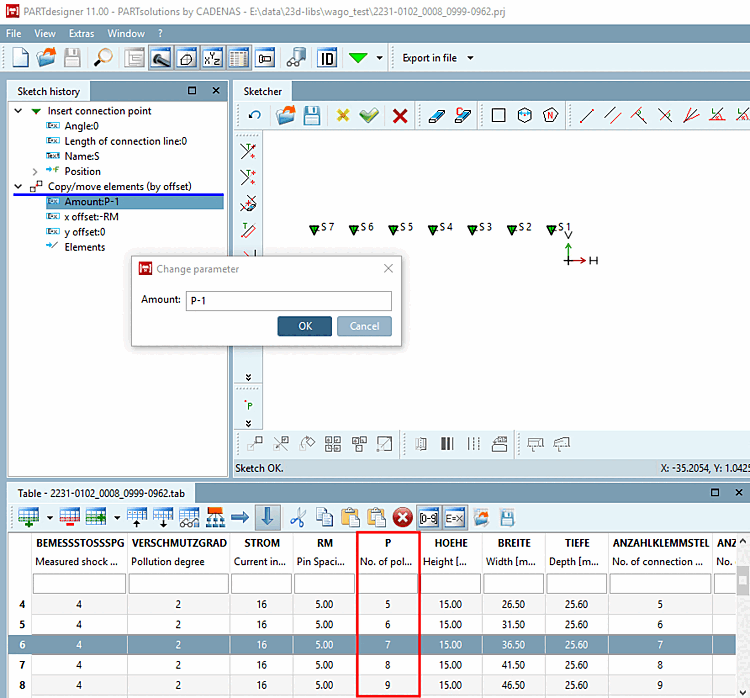

In pratica, è possibile creare una serie di punti singolarmente (il che richiede un notevole sforzo se si dispone di un numero elevato di punti) o come copia.

	Nota
	La classificazione dei punti è possibile in entrambi i casi.

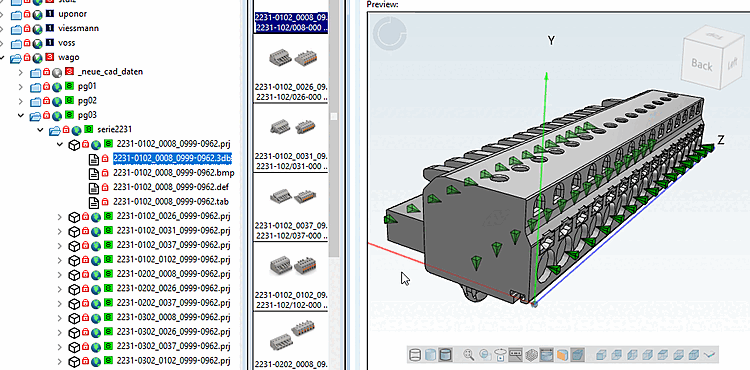

Figura 5.1233. PARTproject - Connettore Wago: pg03 -> serie2231 -> 2231-0102_0008_0999-0962.3db

Di seguito viene mostrato come creare punti che possono essere mostrati e nascosti.

	Nota

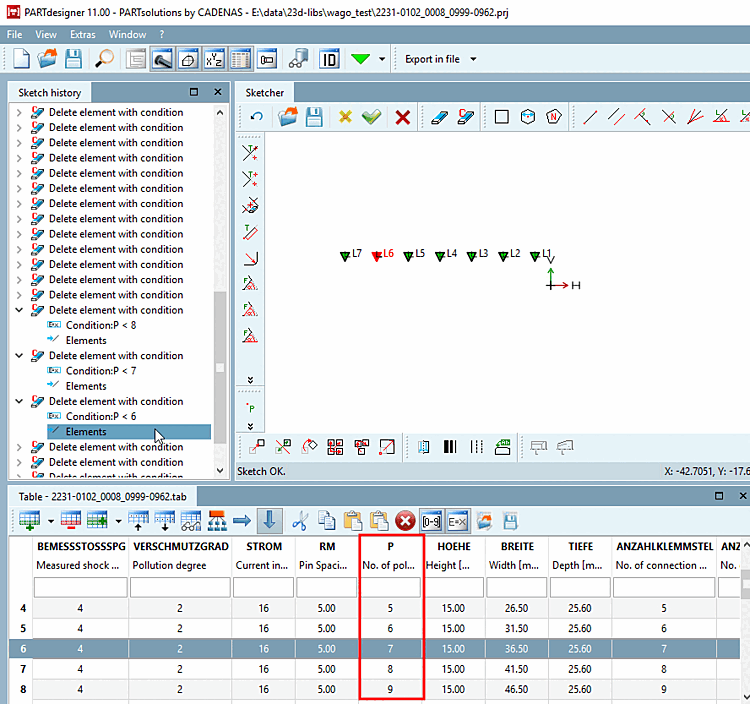

	Lavorare con le copie è decisamente vantaggioso per questo componente. La riga 1 per il collegamento del conduttore mostra solo un esempio della possibilità di creare e cancellare condizionatamente i punti singolarmente.
