Visualizzazione dei punti di connessione

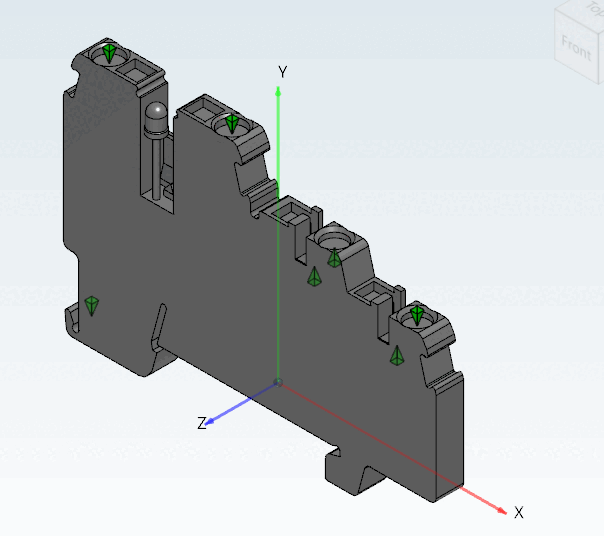

I punti di connessione sono visualizzati nelle viste 3D come piccole piramidi verdi.

Figura 5.1229.

Utilizzo dei punti di connessione

I punti di attacco hanno varie funzioni, le più importanti per la classificazione elettrica sono le seguenti:

Orientamento e posizionamento dei punti di connessione

I collegamenti elettrici devono essere orientati e posizionati correttamente. (I dettagli su questo aspetto non fanno parte di questo tutorial, in quanto a questo punto si presuppone una conoscenza adeguata della modellazione).

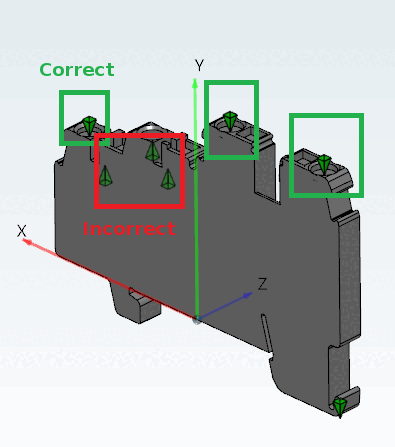

I punti di connessione devono essere orientati in modo che la base della piramide sia rivolta in direzione della parte da collegare (ad es. cavo da inserire, spina).

Figura 5.1230.
