7.13.3.3. Tester la configuration de l'assemblage

  1. Cliquez sur la désignation de l'assemblage dans la fenêtre d'accueil Structure [Assembly] (ici, dans l'exemple, "Charnière").

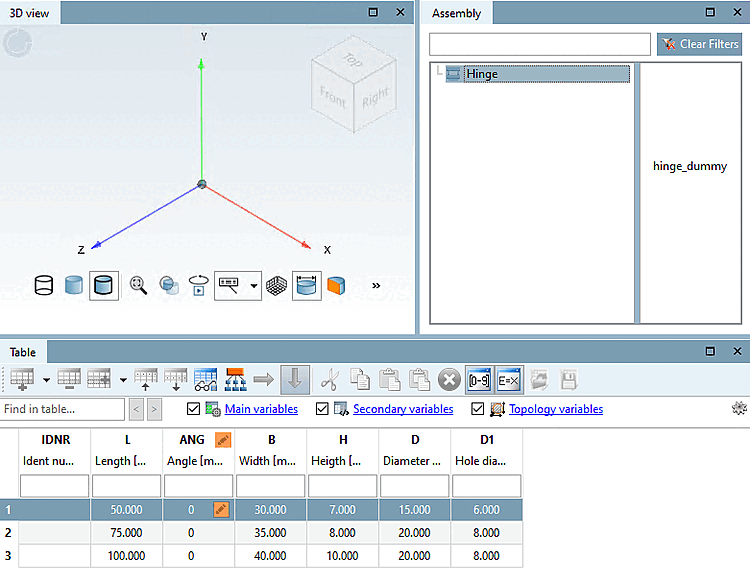

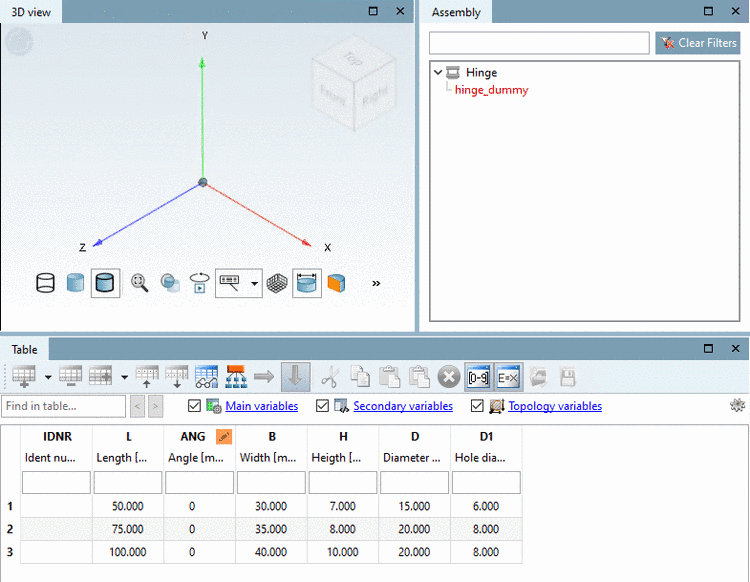

    -> L'élément de départ est affiché (sans image, car il n'a pas de géométrie).

  2. Cliquez sur l'élément de démarrage.

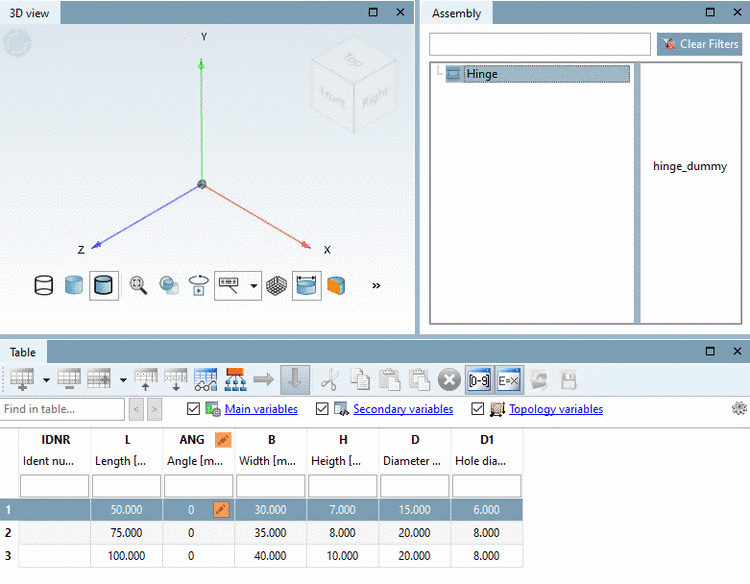

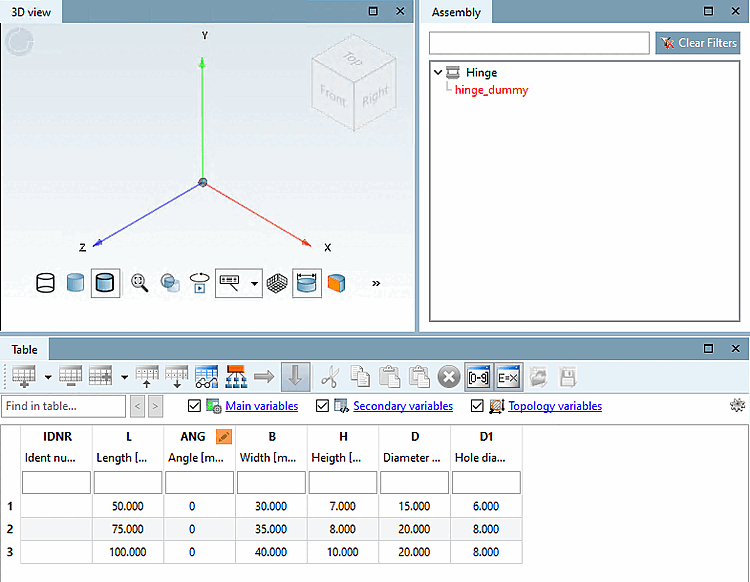

    -> L'élément de départ est affiché avec une couleur de police rouge, car il n'est pas encore clairement déterminé. Il y a plusieurs valeursdans le tableau, il faut en choisir une.

    [Remarque]Remarque

    Si le tableau ne contient qu'une seule ligne, le composant est inséré immédiatement.

  3. Sélectionnez une ligne du tableau (une valeur). Cette étape est obligatoire, ce n'est qu'ensuite que la structure se poursuit !

    [Remarque]Remarque

    Dans la mesure où l'option Ajouter automatiquement des points d'attache libres [Append free connection points automatically] est activée dans la boîte de dialogue Propriétés de l'assembly [Assembly properties], la configuration est entièrement construite (si elle est unique).

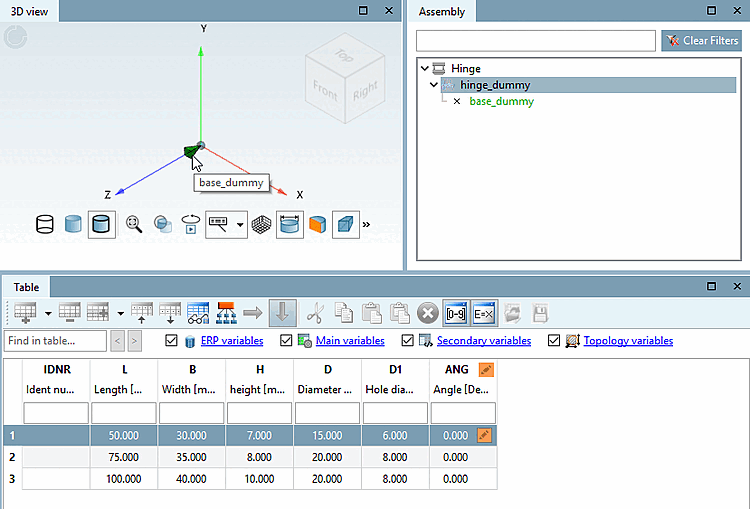

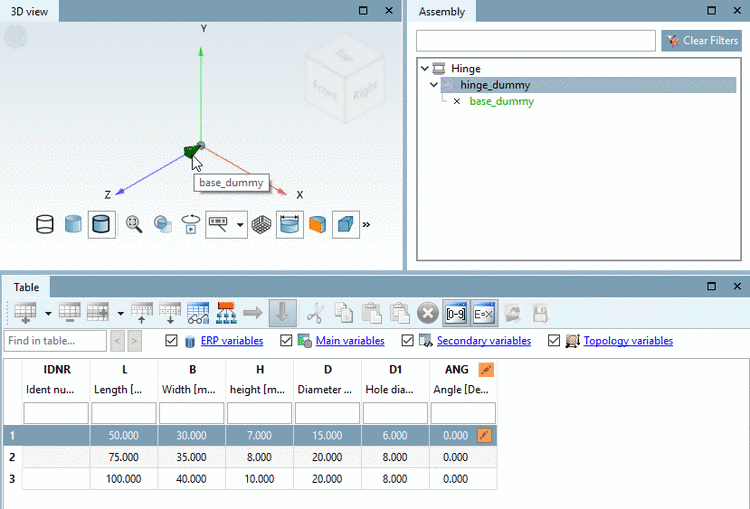

    -> Le point d'ajout est affiché (ici dans l'exemple "base_dummy" ; il n'y en a qu'un, mais il pourrait y en avoir plusieurs).

    -> En même temps, vous voyez le point d'attache dans la vue 3D.

    Le vert signifie qu'il y a au moins un ajout, mais qu'aucun n'est encore sélectionné.

    [Remarque]Remarque

    S'il existe plusieurs lignes de tableau pour les éléments de construction, vous pouvez modifier la valeur. La représentation dans l'aperçu 3D est automatiquement adaptée. (Pas ici pour la pièce de départ fictive, car il n'y a pas de géométrie).

  4. Cliquez sur le point d'attache.

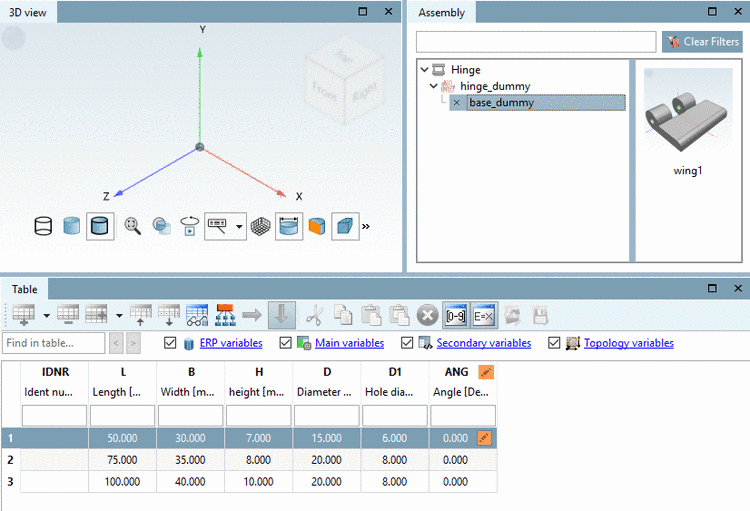

    -> Les composants possibles sont affichés à droite. Ici, à titre d'exemple, un seul est possible.

  5. Cliquez sur "fluegel1".

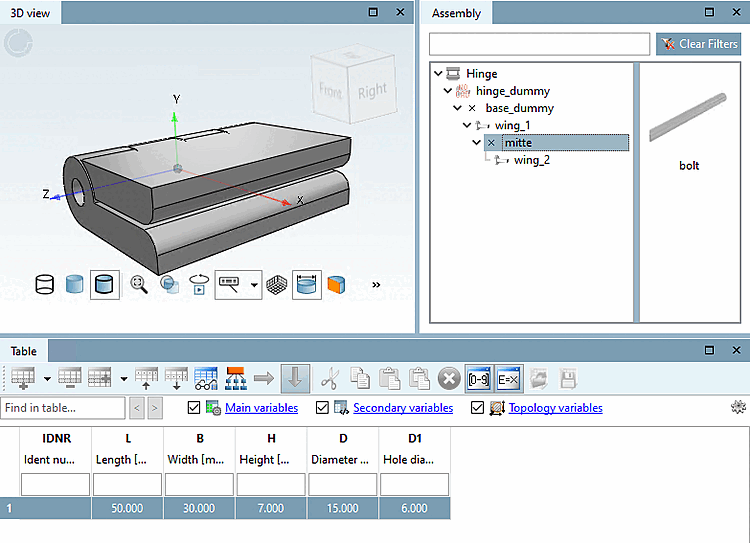

    -> Le point d'attache "milieu" et les composants possibles disponibles pour le montage sont affichés.

    -> Le composant est affiché dans la vue 3D [3D view].

  6. Cliquez sur un autre composant.

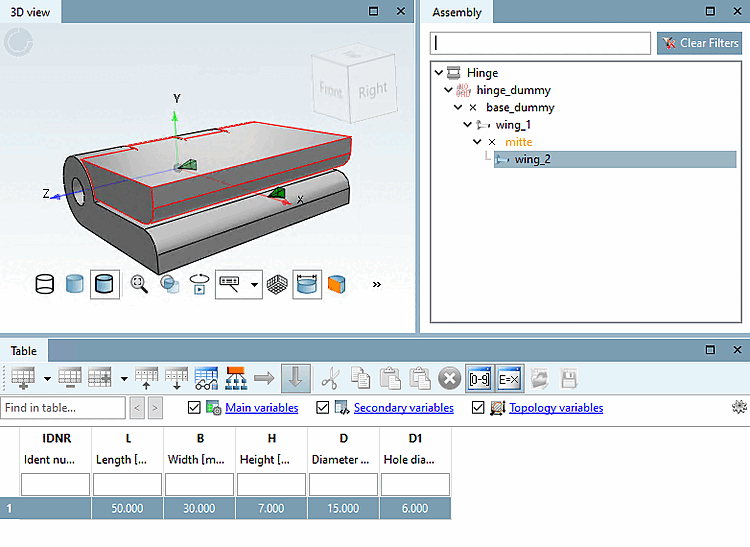

    -> La pièce est insérée.

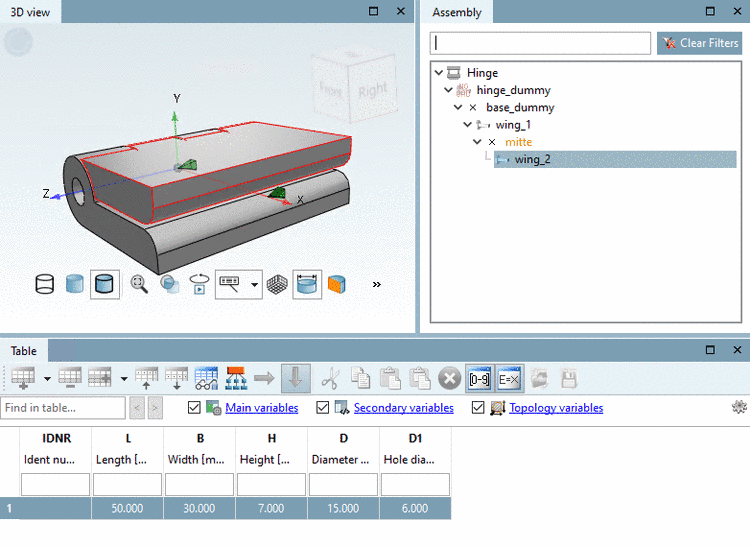

    -> Le point d'ajout est affiché en jaune, ce qui signifie que d'autres pièces sont disponibles pour ce point d'ajout.

  7. Cliquez à nouveau sur le point d'attache.

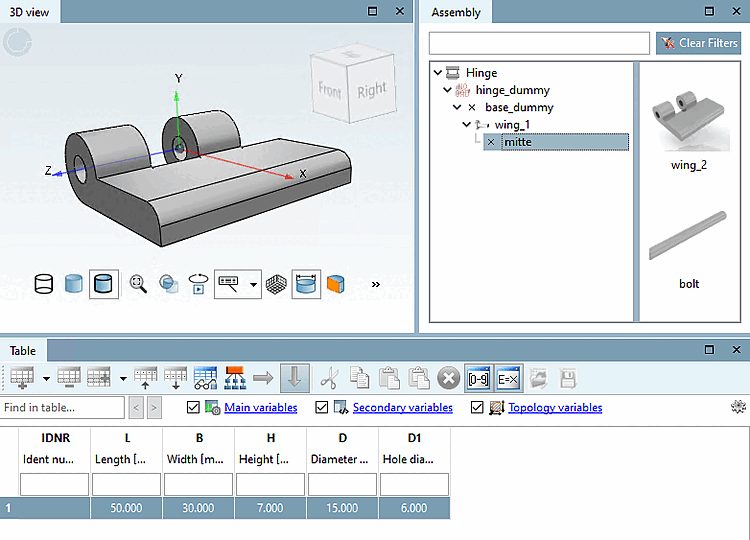

    -> D'autres pièces encore disponibles s'affichent.

  8. Insérez la pièce suivante.

    Ajoutez de la manière décrite toutes les pièces proposées dans la structure.

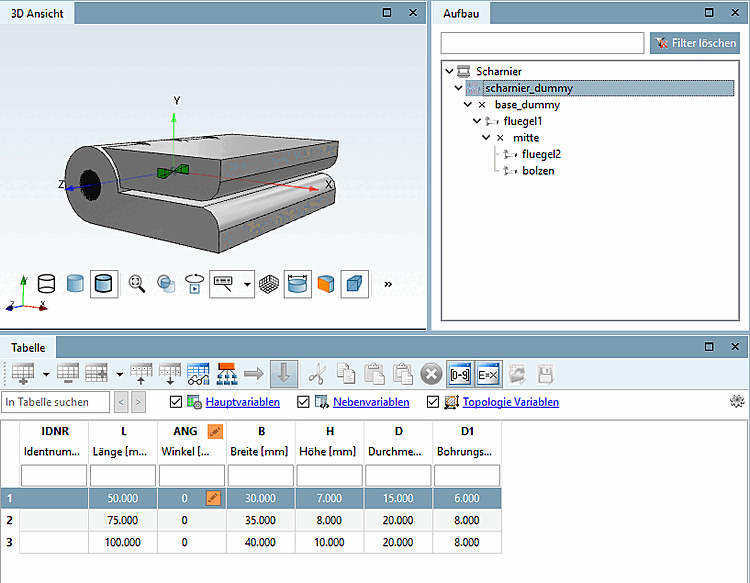

    Dès que la structure est complète, c'est-à-dire qu'il n'y a plus de pièces à insérer, tout est affiché en noir.

  9. Sélectionnez la structure [Assembly] "charnière_faux" dans la fenêtre d'accueil.

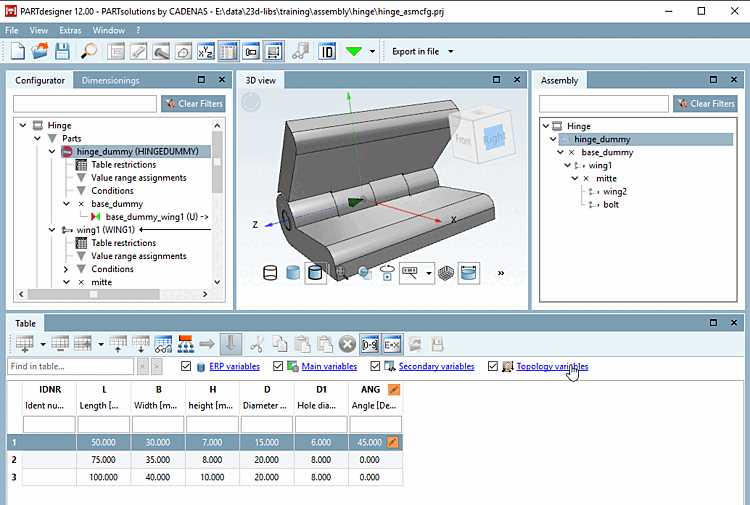

    -> La configuration avec tableau s'affiche. (Le tableau fictif est identique au futur tableau des modules)

Après avoir sélectionné une ligne, l'assemblage est construit en conséquence.

(Si une seule ligne est disponible, la sélection de la ligne n'est pas nécessaire et le composant est inséré immédiatement).

La variable ANG permet de contrôler la position angulaire. Dans l'illustration ci-dessus, 90°.

L'étape suivante consiste à créer un gabarit à partir de la configuration de l'assemblage.
