3.1.9.2.7. Onglet "Options d'exportation" - Microstation DGN 2D

[Remarque]Remarque

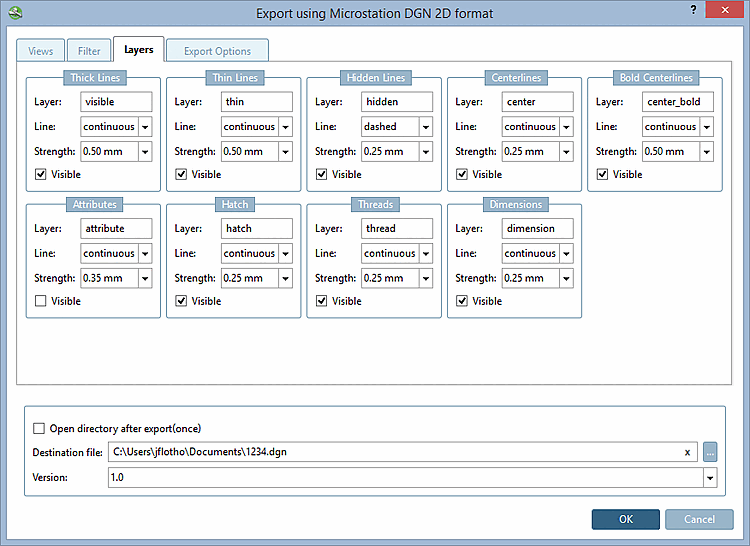

  • Lors de l'exportation vers le fichier dgn, les informations de la page d'onglet Calques [Layers] sont placées dans le fichier.

    Exemple : les "lignes épaisses" atterrissent sur la couche "AM_0" et sont créées en jaune dans le fichier dgn.

    Exemple : les "lignes épaisses" atterrissent sur la couche "AM_0" et sont créées en jaune dans le fichier dgn.

    Si le fichier est inséré dans un dessin existant, les paramètres du système de CAO ont la priorité.

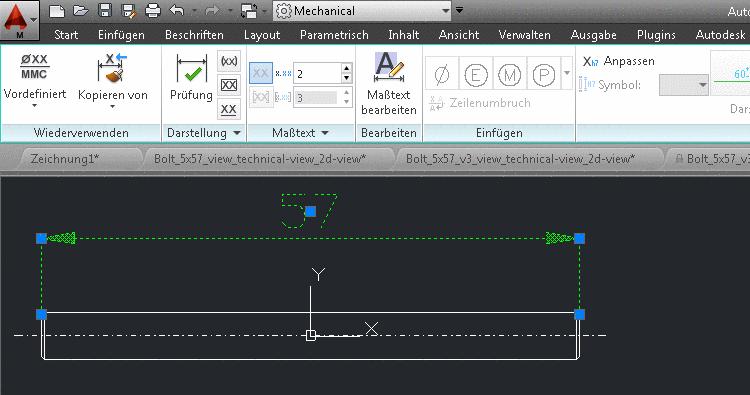

    Exemple : Gestionnaire de couches mécaniques : AM_0 = blanc. La pièce insérée est représentée par une "ligne épaisse" blanche.

    Exemple : Gestionnaire de couches mécaniques : AM_0 = blanc. La pièce insérée est représentée par une "ligne épaisse" blanche.

    Si le fichier est ouvert individuellement, la représentation se fait avec la couleur de couche déterminée dans le fichier dgn.

  • Les couches/plans qui n'existent pas dans la CAO sont créés conformément aux spécifications.

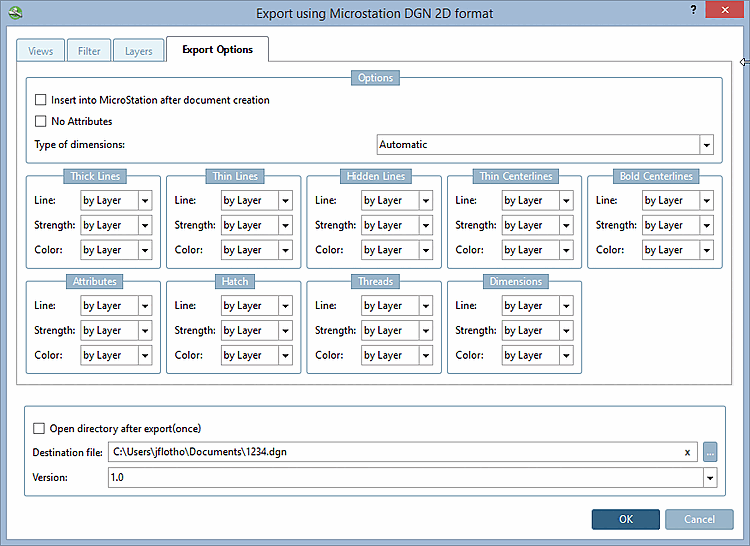

  • Si vous souhaitez écraser les informations sur les plans CAO, utilisez l'onglet Options d'exportation [Export options].

    Exemple : Dans ce cas, les "lignes épaisses" sont représentées en bleu.

    Exemple : Dans ce cas, les "lignes épaisses" sont représentées en bleu.

  • Page d'onglet Niveaux [Layers]

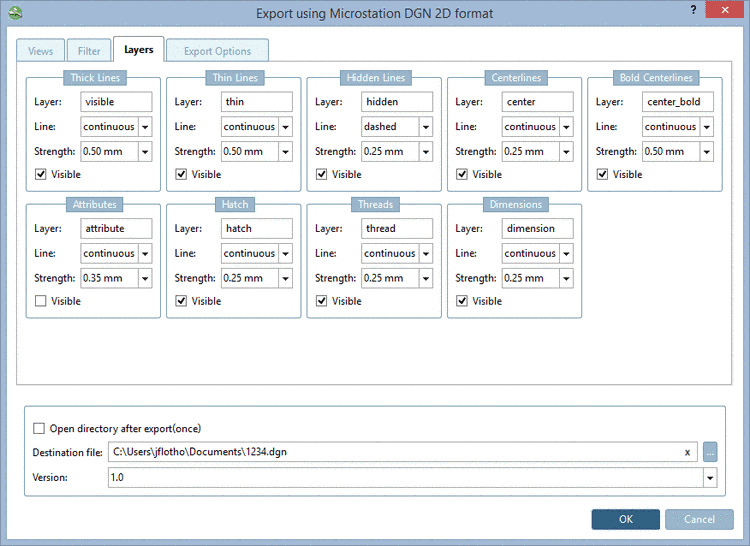

    Page d'onglet "Niveaux [Layers]" - Microstation DGN 2D

    Page d'onglet "Niveaux [Layers]" - Microstation DGN 2D

    • Ouvrir le répertoire après l'exportation (une fois) [Open directory after export(once)]

    • Fichier cible [Destination file]

    • Version

  • Onglet Options d'exportation [Export options]

    Onglet "Options d'exportation [Export options]" - Microstation DGN 2D

    Onglet "Options d'exportation [Export options]" - Microstation DGN 2D

    • Ensuite, l'insérer dans l'application MicroStation active [Insert into MicroStation after document creation]:

    • Ne pas générer d'attributs [No Attributes] ...empêche que certains attributs (p. ex. des textes de PARTproject) soient transmis au système de CAO lors de l'exportation.

    • Type de cotes [Type of dimensionings]:

      • Automatique [Automatic]:

        Si une cote symbolique peut être générée, c'est celle-ci qui est utilisée, sinon c'est la cote résolue.

      • Cotes symboliques uniquement [Only symbolic dimensions]:

        Une cote créée dans eCAT pour le composant ou une cote créée dans le PARTdataManager avant l'exportation est reconnue comme telle.

        Si vous utilisez cette option, la cote est créée en tant que "vraie" cote. Après sélection, la boîte de dialogue correspondante s'affiche.

      • Cotes résolues uniquement [Only exploded dimensionings]:

        Les cotes et les textes sont uniquement créés en tant qu'éléments individuels.

    • Réglages des lignes et des couleurs:

      Outre la possibilité de prédéfinir directement certaines lignes et couleurs, vous pouvez également faire dépendre le réglage des couleurs et des lignes du réglage des layers dans le système de CAO. Pour ce faire, sélectionnez le paramètre"by layer".
