3.1.9.2.7. Pagina della scheda "Opzioni di esportazione" - Microstation DGN 2D

[Nota]Nota

  • Quando si esporta nel file dgn, le informazioni della pagina della scheda Livelli [Layers] vengono memorizzate nel file.

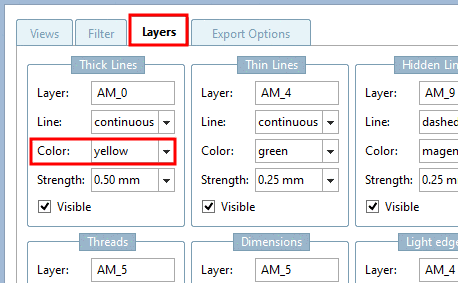

    Esempio: le "linee spesse" si trovano sul layer "AM_0" e vengono create in giallo nel file dgn.

    Figura 3.813. Esempio: le "linee spesse" si trovano sul layer "AM_0" e vengono create in giallo nel file dgn.

    Se il file viene inserito in un disegno esistente, le impostazioni del sistema CAD hanno la priorità.

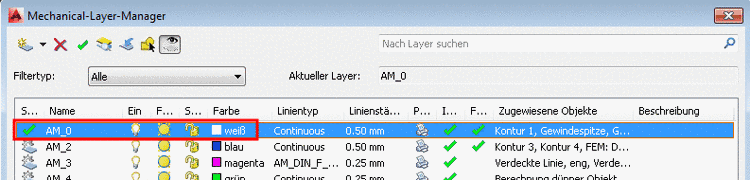

    Esempio: Gestione layer meccanico: AM_0 = bianco. Il pezzo inserito viene visualizzato con una "linea spessa" bianca.

    Figura 3.814. Esempio: Gestione layer meccanico: AM_0 = bianco. Il pezzo inserito viene visualizzato con una "linea spessa" bianca.

    Se il file viene aperto singolarmente, viene visualizzato con il colore del layer specificato nel file dgn.

  • I livelli che non esistono nel CAD vengono creati in base alle specifiche.

  • Se si desidera sovrascrivere le informazioni del layer CAD, utilizzare la pagina della scheda Opzioni di esportazione [Export options].

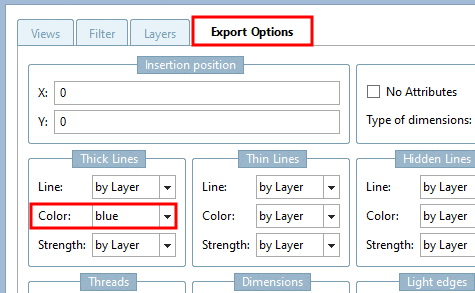

    Esempio: In questo caso, le "linee spesse" sono visualizzate in blu.

    Figura 3.815. Esempio: In questo caso, le "linee spesse" sono visualizzate in blu.

  • Pagina della scheda Livelli [Layers]

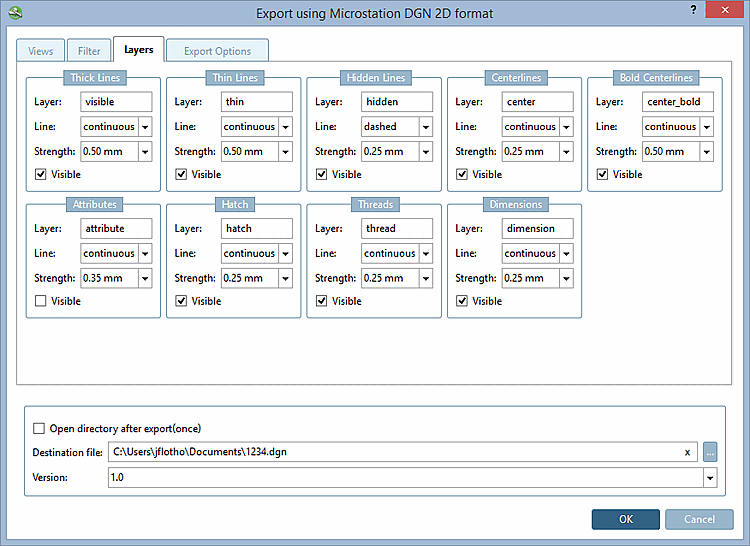

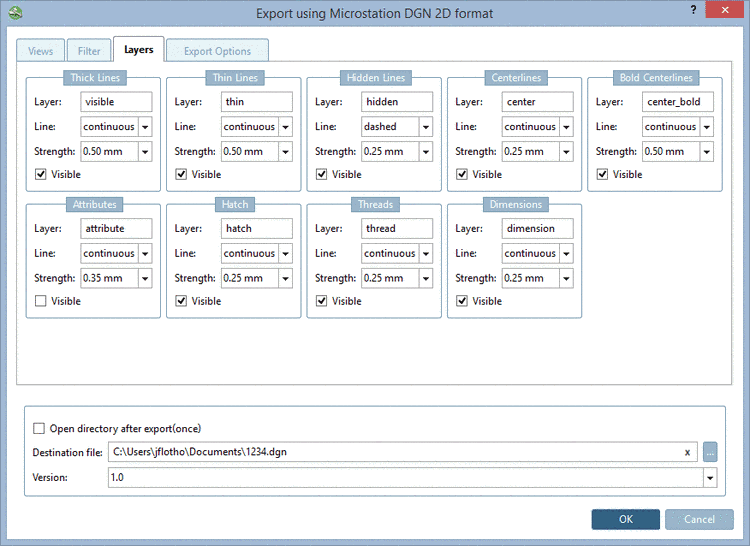

    Pagina della scheda "Livelli [Layers]" - Microstation DGN 2D

    Figura 3.816. Pagina della scheda "Livelli [Layers]" - Microstation DGN 2D

    • Aprire la directory dopo l'esportazione (una volta) [Open directory after export(once)]

    • File di destinazione [Destination file]

    • Versione [Version]

  • Pagina della scheda Opzioni di esportazione [Export options]

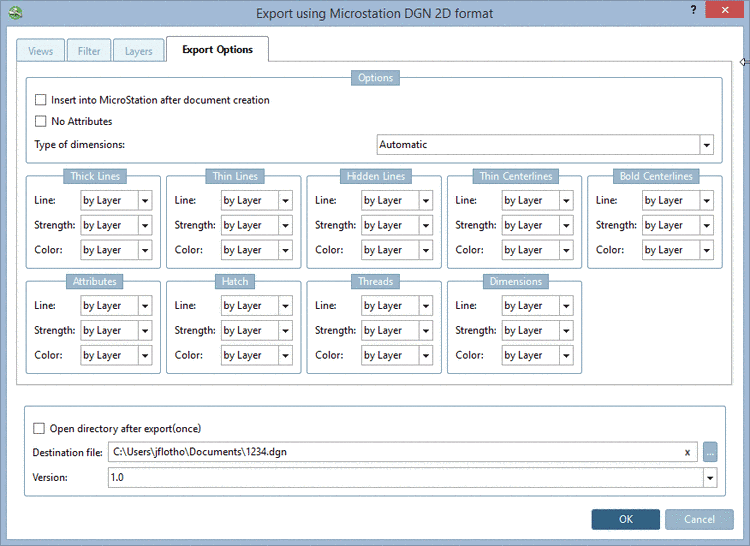

    Pagina della scheda "Opzioni di esportazione [Export options]" - Microstation DGN 2D

    Figura 3.817. Pagina della scheda "Opzioni di esportazione [Export options]" - Microstation DGN 2D

    • Quindi inserire nell'applicazione MicroStation attiva [Insert into MicroStation after document creation]:

    • Non generare attributi [No Attributes] ... impedisce che alcuni attributi (ad esempio i testi di PARTproject) vengano trasferiti al sistema CAD durante l'esportazione.

    • Tipo di dimensioni [Type of dimensionings]:

      • Automatico [Automatic]:

        Se è possibile creare una quotatura simbolica, questa viene utilizzata, altrimenti viene utilizzata la quotatura risolta.

      • Dimensioni solo simboliche [Only symbolic dimensions]:

        Una quotatura creata in eCAT per il componente o una quotatura creata in PARTdataManager prima dell'esportazione viene riconosciuta come tale.

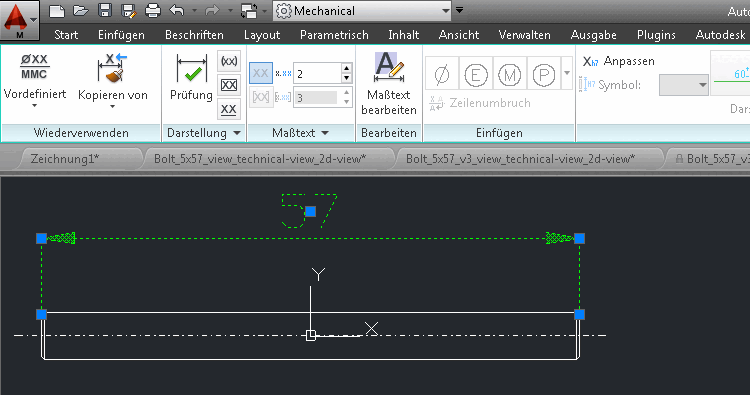

        Se si utilizza questa opzione, la quotatura viene creata come una "vera" quotatura. Dopo la selezione, viene visualizzata la finestra di dialogo corrispondente.

        Figura 3.818.

      • Solo dimensioni risolte [Only exploded dimensionings]:

        Le dimensioni e i testi vengono generati solo come elementi singoli.

    • Impostazioni di linee e colori:

      Oltre alla possibilità di specificare direttamente determinate linee e colori, è possibile far dipendere l'impostazione di colori e linee dall'impostazione del layer nel sistema CAD. A tale scopo, selezionare l'impostazione"per layer".
