3.1.9.2.7. Registerseite "Exportoptionen" - Microstation DGN 2D

[Hinweis]Hinweis

  • Beim Export in die dgn-Datei werden die Informationen der Registerseite Ebenen [Layers] in der Datei abgelegt.

    Beispiel: "Dicke Linien" landen auf Layer "AM_0" und sind in der dgn-Datei in Gelb angelegt.

    Beispiel: "Dicke Linien" landen auf Layer "AM_0" und sind in der dgn-Datei in Gelb angelegt.

    Wird die Datei in eine bestehende Zeichnung eingefügt, dann haben die CAD-System-Einstellungen Priorität.

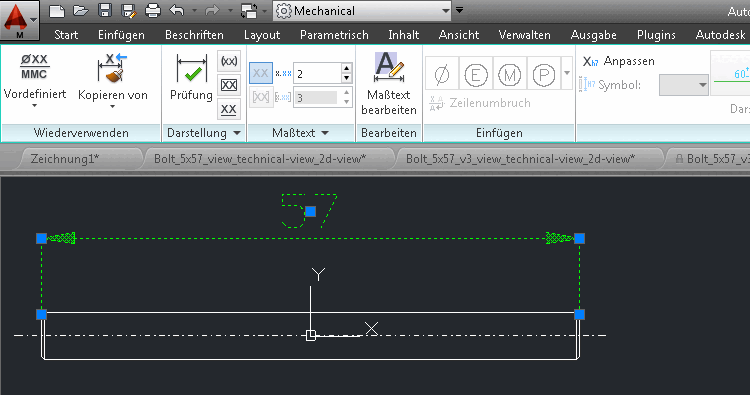

    Beispiel: Mechanical-Layer-Manager: AM_0 = weiß. Das eingefügte Teil wird mit weißer "Dicker Linie" dargestellt.

    Beispiel: Mechanical-Layer-Manager: AM_0 = weiß. Das eingefügte Teil wird mit weißer "Dicker Linie" dargestellt.

    Wird die Datei einzeln geöffnet, dann erfolgt die Darstellung mit der in der dgn-Datei bestimmten Layer-Farbe.

  • Im CAD nicht vorhandene Layer/Ebenen werden entsprechend der Vorgaben angelegt.

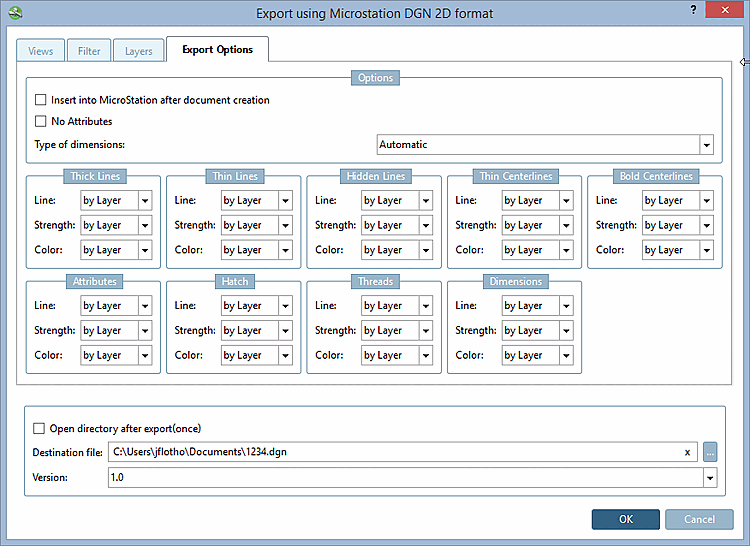

  • Wenn Sie CAD-Ebenen-Informationen überschreiben möchten, dann verwenden Sie die Registerseite Exportoptionen [Export options].

    Beispiel: In diesem Fall werden die "Dicken Linien" in Blau dargestellt.

    Beispiel: In diesem Fall werden die "Dicken Linien" in Blau dargestellt.

  • Registerseite Ebenen [Layers]

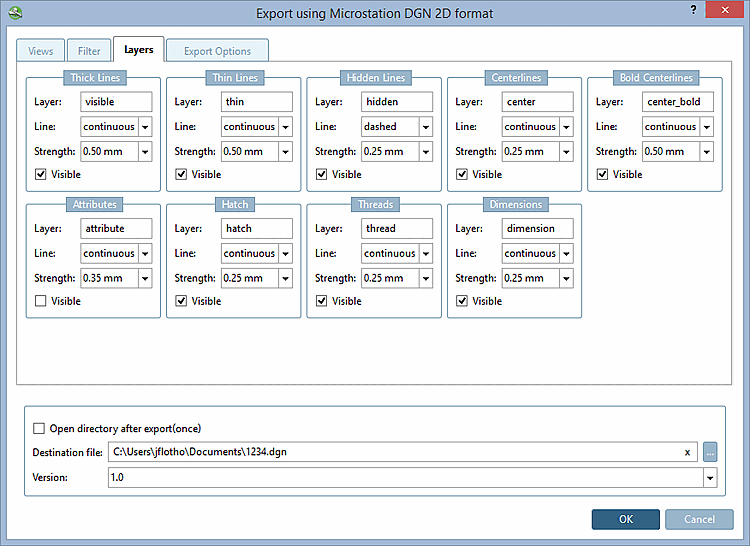

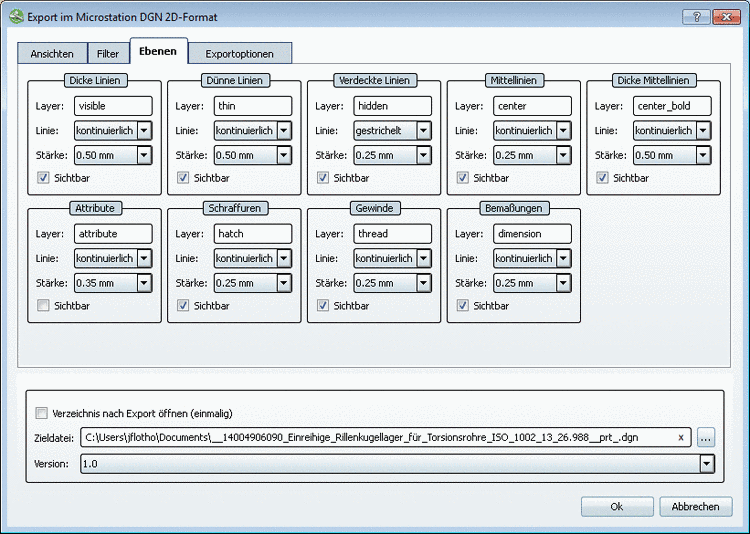

    Registerseite "Ebenen [Layers]" - Microstation DGN 2D

    Registerseite "Ebenen [Layers]" - Microstation DGN 2D

    • Verzeichnis nach Export öffnen (einmalig) [Open directory after export(once)]

    • Zieldatei [Destination file]

    • Version

  • Registerseite Exportoptionen [Export options]

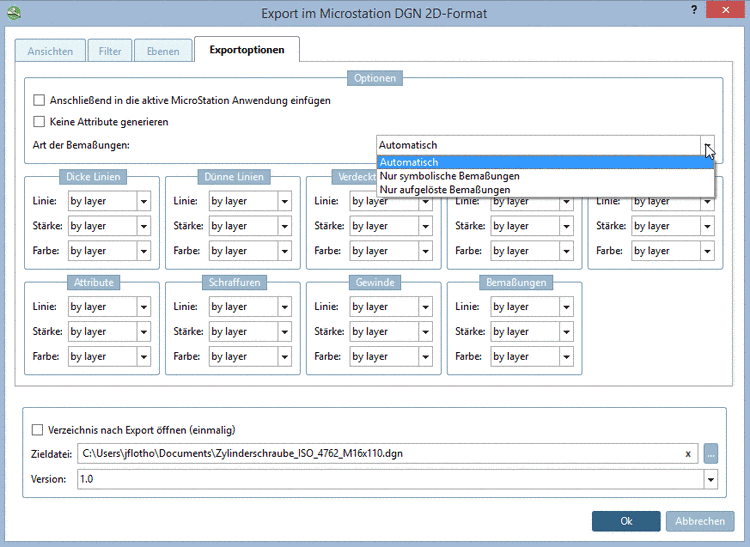

    Registerseite "Exportoptionen [Export options]" - Microstation DGN 2D

    Registerseite "Exportoptionen [Export options]" - Microstation DGN 2D

    • Anschließend in die aktive MicroStation Anwendung einfügen [Insert into MicroStation after document creation]:

    • Keine Attribute generieren [No Attributes] : ...verhindert, dass bestimmte Attribute (z.B. Texte aus PARTproject) beim Export mit ans CAD-System übergeben werden.

    • Art der Bemaßungen [Type of dimensionings]:

      • Automatisch [Automatic]:

        Wenn eine symbolische Bemaßung erzeugt werden kann, dann wird diese verwendet, ansonsten die aufgelöste.

      • Nur symbolische Bemaßungen [Only symbolic dimensions]:

        Eine in eCAT für das Bauteil erzeugte Bemaßung oder eine im PARTdataManager vor dem Export erzeugte Bemaßung wird als solche erkannt.

        Wenn Sie diese Option verwenden, wird die Bemaßung als "echte" Bemaßung erzeugt. Nach Selektion wird der entsprechende Dialog angezeigt.

      • Nur aufgelöste Bemaßungen [Only exploded dimensionings]:

        Bemaßungen und Texte werden nur als einzelne Elemente erzeugt.

    • Linien- und Farbeinstellungen:

      Neben der Möglichkeit, bestimmte Linien und Farben direkt vorzugeben, können Sie die Farb- und Linieneinstellung auch von der Layer-Einstellung im CAD-System abhängig machen. Wählen Sie dazu die Einstellung "by layer".
