7.13.2. Types de projets

7.13.2.1. Configuration et gabarit

Si de assemblies est généralement le projet de table d’assemblage voulu dire, parce que c’est de loin le plus important Type de projet d’assemblage. Aujourd’hui, presque tous les catalogues CADENAS pour Assemblages standard utilisés pour ce type de projet. La gestion de ce Le type de projet est le même que celui des pièces individuelles. Fonctions des différentes parties du Les assemblages sont contrôlés via une table commune.

Néanmoins, ce chapitre mentionne également le de configuration [Assembly configuration] d’assemblage et modèle d’assemblage [Assembly template] (modèle) mentionné parce que le projet de table d’assemblage est construit en utilisant les deux autres.

Dans tous les modules, les différents types sont affichés dans l'arbre des pièces avec différents symboles et éventuellement avec une abréviation correspondante dans le nom.^[103]

Configuration de l’assemblage [Assembly configuration] (_asmcfg.prj)
L'assemblage proprement dit.
Celui-ci est la base des gabarits et du projet de table d'assemblage.
Les configurations ne se construisent pas d'elles-mêmes, mais sont construites [Assembly] manuellement dans la fenêtre d'accueil.
Dans de très rares cas, un catalogue peut être constitué de configurations d'assemblage.
Pour plus de détails, voir Section 7.13.2.1, « Configuration et gabarit ».

Modèle d’assemblage / Gabarit [Assembly template] (_asmsbl.prj)
Le gabarit contient une configuration très particulière qui est construite automatiquement. Dans la fenêtre d'accueil Structure [Assembly], l'élément de départ et les composants de l'assemblage qui lui sont rattachés apparaissent immédiatement.
Sur la base d'une configuration, il est possible de sauvegarder autant de modèles que l'on veut, mais cela n'est pas pertinent pour la création du projet de table d'assemblage, car ici UNE configuration unique et entièrement construite est sauvegardée comme modèle.
Dans de très rares cas, un catalogue peut être constitué de modèles d'assemblage.
Pour plus de détails, voir Section 7.13.2.1, « Configuration et gabarit ».

Projet de table d’assemblage (_asmtab.prj)
Ceux-ci sont entièrement configurés.
La sélection des pièces et des expressions (c'est-à-dire l'ensemble de la commande) s'effectue dans l'interface standard de PARTdataManager.

Le tableau suivant montre ce qui est typique pour chaque type d'assemblage.

Configuration de l'assemblage [Assembly configuration]	Gabarit d'assemblage	Projet de table d'assemblage
Configuration libre possible dans les fenêtres de docking Configurateur [Configurator] et Construction [Assembly].	Le gabarit est chargé avec une ligne spécifique	Possibilité de sélection uniquement via le tableau enregistré, comme pour la pièce individuelle.
Pas de construction automatique	Construction automatique	Structure automatique + sélection spéciale via le tableau enregistré
Connaissance de l'interface utilisateur du configurateur nécessaire	Connaissance de l'interface utilisateur du configurateur nécessaire	Aucune connaissance de l'interface utilisateur du configurateur n'est nécessaire -> ce qui facilite la manipulation

Remarque

Pour des raisons de clarté, choisissez des noms de projet appropriés lors de la création du projet :

*_asmcfg.prj => configuration de l'assemblage ("_asmcfg" est ajouté automatiquement lors de la sauvegarde)

*_asmsbl.prj => gabarit d'assemblage ("_asmsbl" doit être ajouté manuellement lors de la sauvegarde)

*_asmtab.prj => projet de table d'assemblage

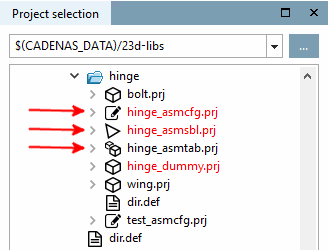

Configuration, gabarit et projet de tableau d'assemblage dans PARTproject

^[103]C'est le fabricant qui décide si des abréviations doivent être utilisées dans le nom pour mieux les distinguer et lesquelles exactement.
